منبع تغذیه سوئیچینگ 12 ولت 10 آمپر LT

منبع تغذیه سوئیچینگ 12 ولت 10 آمپر LT؛ توان 120 وات برای پروژه‌های 12 ولتی

وقتی یک پروژه الکترونیکی یا سیستم برق‌رسانی به جریان بالاتری در ولتاژ 12 ولت نیاز دارد، انتخاب منبع تغذیه مناسب فقط به عدد ولتاژ محدود نمی‌شود. ظرفیت جریان، توان قابل تأمین، روش نصب، ابعاد، نوع بدنه و امکان تنظیم خروجی همگی در عملکرد نهایی سیستم نقش دارند. منبع تغذیه سوئیچینگ 12 ولت 10 آمپر LT با خروجی 12 ولت و حداکثر جریان 10 آمپر، برای پروژه‌هایی طراحی شده است که به ظرفیت بالاتری نسبت به منابع 12 ولت کم‌جریان نیاز دارند.

این مدل از برند LT و محصول کشور چین است و توان خروجی نامی آن از حاصل‌ضرب 12 ولت در 10 آمپر، برابر با 120 وات به دست می‌آید. وجود دو کانال خروجی، پتانسیومتر Adjust و بدنه فلزی دارای منافذ تهویه، ساختار این منبع را برای استفاده در مجموعه‌های مختلف الکترونیکی و برق‌رسانی کاربردی‌تر کرده است. ابعاد 40 × 100 × 200 میلی‌متر نیز باید هنگام طراحی محل نصب مورد توجه قرار گیرد.

یک منبع 12 ولتی برای زمانی که جریان بیشتری لازم دارید

در بسیاری از تجهیزات، 12 ولت یک ولتاژ رایج برای تغذیه است؛ اما همه منابع 12 ولتی ظرفیت یکسانی ندارند. یک منبع 12 ولت با جریان 2 آمپر حداکثر 24 وات توان نامی دارد، در حالی که منبع تغذیه سوئیچینگ 12 ولت 10 آمپر LT می‌تواند تا 10 آمپر جریان خروجی ارائه کند و توان نامی آن به 120 وات می‌رسد. این اختلاف ظرفیت، مهم‌ترین تفاوت این مدل با منابع کم‌توان‌تر 12 ولتی است.

بنابراین این محصول برای پروژه‌ای که تنها چند وات توان نیاز دارد انتخابی بر اساس ظرفیت بالاتر خواهد بود، اما در پروژه‌هایی که مجموع مصرف تجهیزات به جریان بیشتری احتیاج دارد، ظرفیت 10 آمپر می‌تواند اهمیت بیشتری پیدا کند. معیار اصلی همیشه مصرف واقعی بار و مشخصات درج‌شده توسط سازنده تجهیز است.

جدول مشخصات فنی منبع تغذیه LT

دو کانال خروجی؛ مناسب برای تقسیم مسیر تغذیه

یکی از تفاوت‌های قابل توجه این مدل نسبت به منابع تک‌خروجی، وجود دو کانال خروجی است. این ساختار می‌تواند در پروژه‌هایی که چند مسیر تغذیه 12 ولتی دارند، مدیریت سیم‌کشی را ساده‌تر کند. وجود دو کانال به این معنا نیست که ظرفیت کلی منبع دو برابر می‌شود؛ ظرفیت منبع همچنان باید با مجموع بار متصل‌شده مقایسه شود.

در زمان سیم‌کشی، بهتر است مصرف‌کننده‌ها بر اساس طراحی مدار و نیاز واقعی آن‌ها به خروجی‌های مربوطه متصل شوند. همچنین مجموع جریان بارها باید با ظرفیت 10 آمپر منبع تناسب داشته باشد. اگر چند مصرف‌کننده به صورت هم‌زمان از این منبع استفاده می‌کنند، محاسبه مجموع جریان مصرفی پیش از راه‌اندازی اهمیت ویژه‌ای دارد.

از برق 110/220 ولت AC تا خروجی 12 ولت DC

این منبع تغذیه برای دریافت برق ورودی 110/220VAC با فرکانس 50/60Hz طراحی شده است. در سمت دیگر، خروجی مورد نیاز تجهیزات را به صورت 12V DC ارائه می‌کند. به زبان ساده، وظیفه اصلی منبع تغذیه این است که برق ورودی AC را به خروجی DC مناسب برای تجهیزات 12 ولتی تبدیل کند.

این مشخصه باعث می‌شود منبع تغذیه سوئیچینگ 12 ولت 10 آمپر LT در پروژه‌هایی که برق ورودی شهری در اختیار دارند و تجهیزات نهایی با 12 ولت DC کار می‌کنند، قابل استفاده باشد. با این حال، اتصال ورودی برق شهری باید توسط فرد آشنا با اصول ایمنی برق انجام شود و اتصالات ورودی و خروجی نباید با یکدیگر اشتباه گرفته شوند.

توان 120 وات دقیقاً چه چیزی را نشان می‌دهد؟

برای درک ظرفیت این محصول می‌توان یک محاسبه ساده انجام داد: 12 ولت × 10 آمپر = 120 وات. بنابراین ظرفیت اسمی این منبع تغذیه 120 وات است. این عدد به کاربر کمک می‌کند هنگام انتخاب منبع، توان مورد نیاز مجموعه مصرف‌کننده‌ها را با ظرفیت منبع مقایسه کند.

فرض کنید چند تجهیز 12 ولتی به یک سیستم متصل هستند و مجموع مصرف آن‌ها 6 آمپر است. از نظر ظرفیت جریان، این مقدار در محدوده 10 آمپر قرار می‌گیرد. اگر مجموع مصرف به ظرفیت اسمی منبع بسیار نزدیک شود، شرایط واقعی کار، نحوه نصب و نیاز پروژه نیز باید در نظر گرفته شود. انتخاب منبع فقط با نگاه کردن به یک عدد انجام نمی‌شود و تمام مشخصات سیستم باید با یکدیگر هماهنگ باشند.

پتانسیومتر Adjust و امکان اصلاح ولتاژ

روی این مدل پتانسیومتری برای تنظیم مقدار ولتاژ خروجی در نظر گرفته شده است. این قابلیت برای کاربرانی که لازم است ولتاژ خروجی را متناسب با شرایط پروژه تنظیم کنند، اهمیت دارد. تنظیم خروجی می‌تواند هنگام راه‌اندازی مدار یا تطبیق منبع با تجهیزات خاص کاربرد داشته باشد.

استفاده از پتانسیومتر Adjust باید با اندازه‌گیری دقیق انجام شود. بهتر است پیش از اتصال تجهیزات حساس، مقدار خروجی با مولتی‌متر بررسی شود. همچنین نباید از قابلیت تنظیم ولتاژ برای خارج کردن منبع از محدوده‌ای استفاده کرد که برای آن طراحی نشده است. مقدار مناسب همیشه باید با نیاز واقعی مصرف‌کننده هماهنگ باشد.

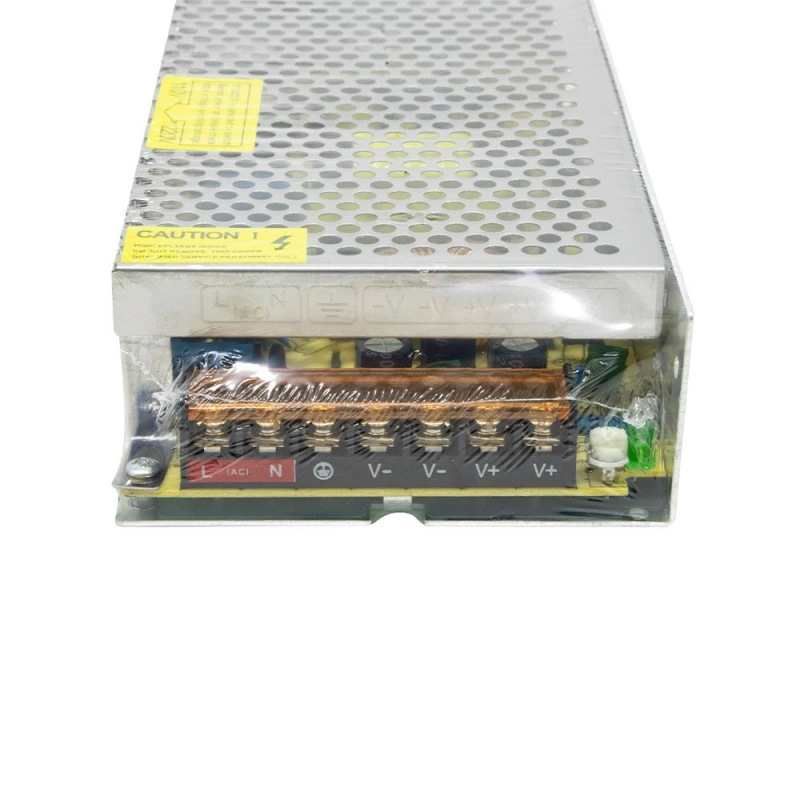

بدنه فلزی با منافذ تهویه؛ طراحی شده برای گردش هوا

ساختار فیزیکی منبع تغذیه در زمان نصب اهمیت زیادی دارد. بدنه این محصول فلزی است و روی آن منافذ تهویه قرار گرفته است. این منافذ به گردش هوا در اطراف بخش‌های داخلی کمک می‌کنند و به همین دلیل هنگام نصب نباید به طور کامل پوشانده شوند.

قرار دادن منبع تغذیه در یک فضای کاملاً بسته بدون در نظر گرفتن شرایط مناسب برای تهویه می‌تواند شرایط کاری آن را نامطلوب کند. بهتر است محل نصب به گونه‌ای انتخاب شود که هوا بتواند در اطراف بدنه جریان داشته باشد و منافذ موجود مسدود نشوند.

ابعاد 40 × 100 × 200 میلی‌متر و نکات مربوط به جانمایی

ابعاد منبع تغذیه سوئیچینگ 12 ولت 10 آمپر LT برابر با 40 × 100 × 200 میلی‌متر است. این ابعاد قبل از خرید باید با فضای موجود در تابلو، جعبه یا محفظه پروژه مقایسه شود. علاوه بر فضای اشغال‌شده توسط بدنه، برای سیم‌کشی و دسترسی به ترمینال‌ها نیز فضای کافی لازم است.

یکی از اشتباهات رایج در طراحی تابلو این است که تنها طول و عرض منبع در نظر گرفته شود و فضای لازم برای اتصال سیم‌ها نادیده گرفته شود. بهتر است محل نصب از ابتدا بر اساس ابعاد واقعی محصول و مسیر ورود و خروج سیم‌ها تعیین شود.

موارد استفاده از منبع تغذیه 12 ولت 10 آمپر LT

خروجی 12 ولت در بسیاری از سیستم‌های الکترونیکی و روشنایی مورد استفاده قرار می‌گیرد. ظرفیت 10 آمپر این مدل نیز آن را برای پروژه‌هایی که جریان بیشتری نسبت به منابع کوچک نیاز دارند، قابل بررسی می‌کند. بسته به مشخصات بار، می‌توان از این محصول در برخی سیستم‌های روشنایی 12 ولتی، تابلوهای کنترلی، تجهیزات الکترونیکی، پروژه‌های DIY، مدارهای صنعتی و مجموعه‌های چندمصرف‌کننده استفاده کرد.

در سیستم‌های روشنایی 12 ولت، برای مثال، مقدار توان مصرفی تمام چراغ‌ها باید قبل از انتخاب منبع محاسبه شود. اگر توان کل مصرف‌کننده‌ها با ظرفیت 120 وات این مدل هماهنگ باشد، این محصول از نظر ظرفیت خروجی در محدوده قابل بررسی قرار می‌گیرد. همین روش برای سایر تجهیزات نیز کاربرد دارد؛ ابتدا مصرف واقعی مشخص می‌شود و سپس منبع مناسب انتخاب می‌شود.

این منبع برای چه پروژه‌ای مناسب نیست؟

شناخت محدودیت‌های محصول به اندازه شناخت مزایای آن اهمیت دارد. منبع تغذیه سوئیچینگ 12 ولت 10 آمپر LT برای تجهیزاتی که به ولتاژ خروجی دیگری نیاز دارند، گزینه مناسبی نیست؛ مگر اینکه مشخصات دستگاه اجازه تنظیم و استفاده در محدوده خروجی منبع را بدهد. همچنین اگر مجموع جریان مصرف‌کننده‌ها از ظرفیت 10 آمپر فراتر رود، باید منبعی با ظرفیت بالاتر انتخاب شود.

همچنین وجود منافذ تهویه به این معنی نیست که محصول برای هر محیطی مناسب است. شرایط محل نصب باید با نوع کاربری منبع سازگار باشد و از قرار دادن آن در معرض رطوبت، آب یا آلودگی شدید بدون حفاظت مناسب خودداری شود.

تفاوت انتخاب منبع 10 آمپر با چند منبع کوچک‌تر

در یک پروژه ممکن است این سؤال مطرح شود که استفاده از یک منبع 10 آمپر بهتر است یا چند منبع کوچک‌تر. پاسخ به معماری سیستم، تعداد مدارها، نحوه توزیع بار، فضای نصب و الزامات پروژه بستگی دارد. یک منبع با ظرفیت بالاتر می‌تواند برای مجموعه‌ای از مصرف‌کننده‌های 12 ولتی مناسب باشد، در حالی که در برخی طراحی‌ها جداسازی مدارها با منابع مستقل می‌تواند ساختار متفاوتی ایجاد کند.

وجود دو کانال خروجی در این مدل نیز می‌تواند در سامان‌دهی مسیرهای تغذیه مورد توجه قرار گیرد. با این حال، این ویژگی نباید با افزایش ظرفیت کلی اشتباه گرفته شود؛ ظرفیت 10 آمپر مربوط به منبع است و نحوه تقسیم بار باید مطابق طراحی سیستم انجام شود.

راهنمای انتخاب قبل از خرید

قبل از خرید منبع تغذیه 12 ولت، مشخصات مصرف‌کننده را روی برچسب یا دفترچه فنی آن بررسی کنید. اگر ولتاژ مورد نیاز 12V DC است، مرحله بعد تعیین جریان مصرفی است. پس از آن توان تقریبی از رابطه ولتاژ × جریان محاسبه می‌شود. در این مدل، 12 ولت و 10 آمپر ظرفیت نامی 120 وات را ایجاد می‌کنند.

پس از مشخصات الکتریکی، ابعاد محصول و شرایط نصب را بررسی کنید. اگر قرار است منبع در تابلو یا محفظه قرار بگیرد، اندازه 40 × 100 × 200 میلی‌متر باید با فضای واقعی نصب تطبیق داده شود. وجود دو خروجی و پتانسیومتر Adjust نیز بسته به ساختار پروژه می‌تواند در انتخاب نهایی مؤثر باشد.

نکات سیم‌کشی و استفاده از منبع تغذیه LT

به دلیل وجود ورودی 110/220VAC، بخش ورودی این محصول با برق شهری سروکار دارد و نصب آن باید با رعایت اصول ایمنی انجام شود. پیش از هرگونه سیم‌کشی، برق ورودی را قطع کنید و مسیرهای ورودی و خروجی را به صورت دقیق شناسایی کنید. در بخش خروجی نیز قطبیت 12 ولت DC باید مطابق نیاز مصرف‌کننده رعایت شود.

پس از اتصال، بهتر است پیش از وصل کردن تمام بارها، خروجی منبع بررسی شود. در صورت نیاز به استفاده از Adjust، مقدار ولتاژ به آرامی تنظیم و با ابزار اندازه‌گیری کنترل شود. همچنین منافذ تهویه نباید با کابل، پوشش یا تجهیزات مجاور مسدود شوند.

جمع‌بندی ویژگی‌های منبع تغذیه 12 ولت 10 آمپر LT

اگر پروژه‌ای دارید که به یک خروجی 12 ولت DC با ظرفیت جریان 10 آمپر نیاز دارد، منبع تغذیه سوئیچینگ 12 ولت 10 آمپر LT مجموعه‌ای از مشخصات کاربردی را در اختیار شما قرار می‌دهد. خروجی 12V-10A، توان 120 وات، دو کانال خروجی، ورودی 110/220VAC با فرکانس 50/60Hz، پتانسیومتر Adjust، بدنه فلزی دارای منافذ تهویه و ابعاد 40 × 100 × 200 میلی‌متر، مهم‌ترین ویژگی‌های این مدل هستند.

این محصول بیشتر برای کاربرانی اهمیت دارد که در کنار ولتاژ 12 ولت، به ظرفیت جریان بالاتر نیز نیاز دارند و نمی‌خواهند از منابع کم‌ظرفیت استفاده کنند. با توجه به توان 120 وات، باید مجموع مصرف تجهیزات پیش از نصب محاسبه شود و محل قرارگیری منبع نیز فضای کافی برای تهویه و سیم‌کشی داشته باشد.

خرید منبع تغذیه سوئیچینگ 12 ولت 10 آمپر LT از تهران گرولایت

برای تهیه یک منبع 12 ولتی با ظرفیت 10 آمپر، بررسی دقیق مشخصات فنی قبل از سفارش اهمیت زیادی دارد. منبع تغذیه سوئیچینگ 12 ولت 10 آمپر LT با توان 120 وات، دو کانال خروجی، قابلیت تنظیم ولتاژ، بدنه فلزی و منافذ تهویه، برای پروژه‌هایی طراحی شده است که مشخصات مصرفی آن‌ها با این ظرفیت هماهنگ باشد.

برای خرید منبع تغذیه سوئیچینگ 12 ولت 10 آمپر LT از تهران گرولایت، ابتدا ولتاژ، جریان و توان مورد نیاز تجهیزات خود را بررسی کنید و سپس ابعاد محل نصب را با اندازه 40 × 100 × 200 میلی‌متر مقایسه نمایید. انتخاب منبع بر اساس مشخصات واقعی بار، علاوه بر جلوگیری از انتخاب اشتباه، باعث می‌شود سیستم تغذیه پروژه با نیاز مصرف‌کننده هماهنگ باشد. تهران گرولایت این مدل LT را برای کاربردهایی ارائه می‌کند که به منبع تغذیه 12 ولت DC با ظرفیت 10 آمپر و ساختار دو خروجی نیاز دارند.
