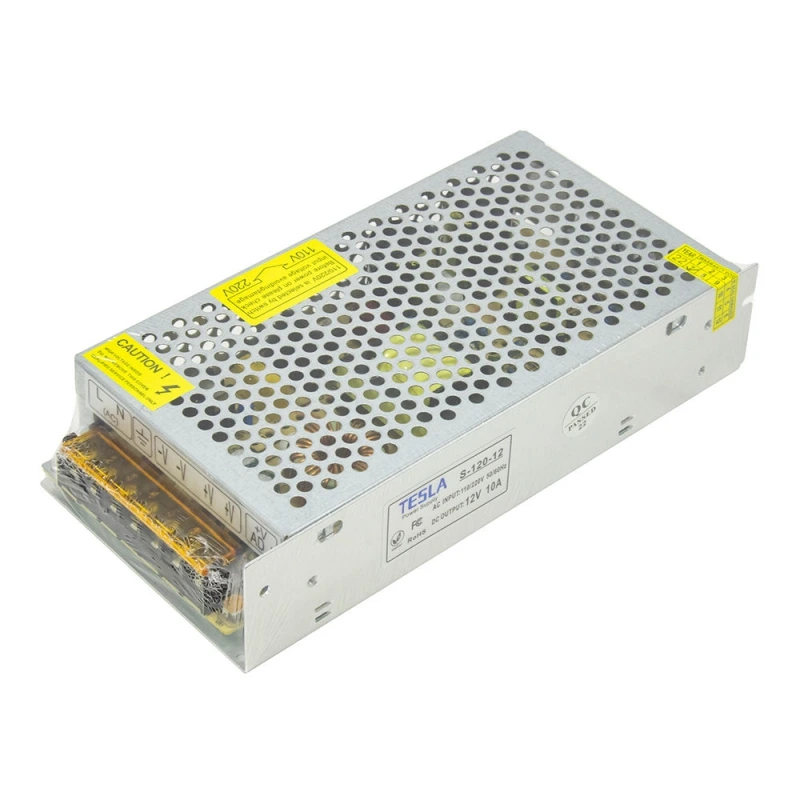

منبع تغذیه سوئیچینگ 12 ولت 10 آمپر تسلا

منبع تغذیه سوئیچینگ 12 ولت 10 آمپر تسلا برای تأمین برق تجهیزات و مدارهایی ساخته شده است که به ولتاژ 12 ولت DC و جریان خروجی تا 10 آمپر نیاز دارند. این محصول با ورودی 110/220 ولت AC و فرکانس 50/60 هرتز، برق شهری را دریافت کرده و آن را به خروجی 12 ولت DC تبدیل می‌کند. توان نامی این مدل بر اساس مشخصات 12V-10A برابر با 120 وات است و به همین دلیل می‌توان آن را در پروژه‌هایی با مصرف متوسط و چند مصرف‌کننده 12 ولتی مورد استفاده قرار داد.

ساختار این مدل با ابعاد 40×95×200 میلی‌متر طراحی شده و اتصال ورودی و خروجی آن از طریق ترمینال‌های پیچی انجام می‌شود. وجود دو کانال خروجی و پتانسیومتر Adjust از دیگر مشخصات مهم آن است. این ویژگی‌ها باعث می‌شوند هنگام طراحی یک مدار یا تابلو، امکان مدیریت بهتر سیم‌کشی و تنظیم ولتاژ خروجی در محدوده طراحی‌شده منبع وجود داشته باشد.

معرفی یک منبع 12 ولت برای پروژه‌های چندمصرف‌کننده

در بسیاری از پروژه‌های الکترونیکی، داشتن یک منبع تغذیه با خروجی 12 ولت یک نیاز پایه‌ای محسوب می‌شود. بسیاری از تجهیزات کنترلی، ماژول‌ها، مدارهای الکترونیکی، سیستم‌های روشنایی و مصرف‌کننده‌های مختلف با این سطح ولتاژ کار می‌کنند. زمانی که جریان موردنیاز پروژه از چند آمپر عبور می‌کند، استفاده از یک منبع 12 ولت با ظرفیت مناسب اهمیت بیشتری پیدا می‌کند.

این مدل تسلا با ظرفیت 10 آمپر، برای بارهایی طراحی شده که مجموع جریان مصرفی آن‌ها در محدوده خروجی منبع قرار می‌گیرد. توان 120 وات نیز از حاصل‌ضرب 12 ولت در 10 آمپر به دست می‌آید. بنابراین هنگام انتخاب آن، بهتر است ابتدا مصرف واقعی تجهیزات را محاسبه کرده و سپس ظرفیت منبع را با نیاز سیستم مقایسه کنید.

جدول مشخصات فنی منبع تغذیه سوئیچینگ تسلا

12 ولت و 10 آمپر؛ این اعداد برای چه نوع پروژه‌ای مهم هستند؟

هنگام خرید منبع تغذیه، دو عدد 12 ولت و 10 آمپر باید در کنار یکدیگر بررسی شوند. عدد 12 ولت، سطح ولتاژ خروجی را مشخص می‌کند؛ در حالی که 10 آمپر نشان‌دهنده ظرفیت جریان خروجی است. این دو مشخصه در کنار هم توان اسمی 120 وات را تشکیل می‌دهند.

به عنوان مثال، اگر تجهیزات یک پروژه در مجموع به 5 آمپر جریان نیاز داشته باشند، ظرفیت 10 آمپری این محصول از نظر مقدار جریان بالاتر از مصرف نمونه خواهد بود. اما اگر بار پروژه به بیش از 10 آمپر احتیاج داشته باشد، این مدل برای آن مصرف مناسب نخواهد بود و باید منبعی با ظرفیت جریان بالاتر انتخاب شود. این محاسبه ساده، یکی از مهم‌ترین مراحل انتخاب منبع تغذیه است.

همچنین باید توجه داشت که «دو کانال خروجی» به معنای دو منبع مستقل با ظرفیت کامل 10 آمپر نیست. تعداد کانال‌ها بیشتر به ساختار خروجی و مسیرهای اتصال مربوط می‌شود و ظرفیت کلی محصول همچنان باید بر اساس مشخصات 12V-10A در نظر گرفته شود.

پتانسیومتر Adjust چه کاربردی دارد؟

یکی از امکاناتی که در طراحی این مدل در نظر گرفته شده، وجود پتانسیومتر Adjust برای تنظیم ولتاژ خروجی است. این کنترل به کاربر اجازه می‌دهد ولتاژ خروجی را در محدوده‌ای که مدار منبع برای آن طراحی شده تنظیم کند. چنین قابلیتی زمانی کاربردی است که مقدار دقیق ولتاژ موردنیاز تجهیزات با مقدار نامی خروجی یکسان نباشد و نیاز به تنظیم جزئی وجود داشته باشد.

البته وجود Adjust به معنی امکان تبدیل منبع 12 ولتی به هر ولتاژ دلخواه نیست. محدوده تنظیم باید مطابق طراحی واقعی منبع در نظر گرفته شود. بهتر است هنگام تنظیم، ولتاژ با ابزار اندازه‌گیری مناسب بررسی شود و سپس مصرف‌کننده به خروجی متصل گردد. این کار از اعمال ولتاژ نامناسب به تجهیزات جلوگیری می‌کند.

ترمینال پیچی؛ راهکاری کاربردی برای سیم‌کشی

اتصال ورودی AC و خروجی DC در این مدل از طریق ترمینال پیچی انجام می‌شود. این نوع رابط برای پروژه‌هایی که نیاز به سیم‌کشی مستقیم دارند، کاربرد زیادی دارد. سیم‌ها در محل مشخص خود قرار گرفته و با پیچ ترمینال محکم می‌شوند؛ بنابراین برخلاف برخی منابع با سوکت‌های اختصاصی، اتصال سیم‌کشی پروژه مستقیماً به ترمینال انجام می‌شود.

هنگام سیم‌کشی، تفکیک بخش ورودی AC از خروجی DC اهمیت زیادی دارد. نصب باید توسط فرد آشنا با اصول برق انجام شود و سیم‌های ورودی و خروجی مطابق علامت‌گذاری روی بدنه متصل شوند. در سمت DC نیز رعایت قطب مثبت و منفی ضروری است، زیرا اتصال اشتباه می‌تواند باعث آسیب به تجهیزات متصل‌شده شود.

دو کانال خروجی برای نظم بهتر در اتصال مصرف‌کننده‌ها

وجود 2 کانال خروجی یکی از مشخصه‌های ساختاری این منبع است. در پروژه‌هایی که چند مصرف‌کننده 12 ولتی وجود دارند، این ساختار می‌تواند مدیریت اتصال‌ها را منظم‌تر کند. با این حال، در تقسیم بار میان خروجی‌ها باید ظرفیت کلی منبع و میزان جریان موردنیاز هر مصرف‌کننده در نظر گرفته شود.

بهتر است قبل از اتصال چند دستگاه، مجموع مصرف آن‌ها محاسبه شود. برای مثال، اگر سه تجهیز به یک منبع متصل می‌شوند، جریان نامی هر سه باید با هم بررسی شود. این روش از انتخاب اشتباه منبع جلوگیری می‌کند و به طراح اجازه می‌دهد ظرفیت واقعی موردنیاز پروژه را بهتر مشخص کند.

طراحی بدنه و ابعاد 200 میلی‌متری

ابعاد این مدل برابر با 40×95×200 میلی‌متر است. فرم کشیده بدنه باعث می‌شود هنگام طراحی محل نصب، فضای طولی بیشتری نسبت به عرض و ارتفاع مورد توجه قرار گیرد. بنابراین پیش از نصب، بهتر است ابعاد منبع با فضای موجود در تابلو، محفظه یا رک موردنظر مقایسه شود.

علاوه بر اندازه خود منبع، باید فضای کافی برای ورود سیم‌ها و دسترسی به ترمینال‌ها نیز در نظر گرفته شود. قرار دادن منبع در محلی که دسترسی به ترمینال‌ها را دشوار کند، فرآیند نصب یا سرویس را پیچیده‌تر خواهد کرد. همچنین بهتر است منبع در محیطی قرار بگیرد که شرایط کاری آن با مشخصات واقعی محصول سازگار باشد.

ورودی 110/220 ولت AC و فرکانس 50/60 هرتز

ورودی برق این مدل به صورت 110/220V AC و فرکانس کاری آن 50/60 هرتز اعلام شده است. بنابراین منبع برای دریافت برق AC در این محدوده طراحی شده است. پیش از اتصال، باید نوع برق موجود و تنظیمات یا نحوه انتخاب ورودی منبع مطابق مشخصات روی محصول بررسی شود.

در قسمت خروجی، برق تبدیل‌شده به صورت 12V DC در اختیار مدار قرار می‌گیرد. به همین دلیل نباید این محصول را مستقیماً بر اساس شکل ظاهری با منابع دیگری که خروجی متفاوت دارند مقایسه کرد. معیار اصلی انتخاب، تطابق ولتاژ، جریان و توان موردنیاز مصرف‌کننده با مشخصات واقعی منبع است.

این مدل برای چه کاربردهایی قابل استفاده است؟

منبع تغذیه 12 ولت 10 آمپر تسلا را می‌توان در پروژه‌های مختلفی که به برق 12 ولت DC احتیاج دارند بررسی کرد. نوع کاربرد به مشخصات مصرف‌کننده و مقدار جریان موردنیاز آن بستگی دارد. برخی زمینه‌های استفاده احتمالی عبارت‌اند از:

• مدارهای الکترونیکی با ورودی 12 ولت DC
• سیستم‌های روشنایی 12 ولتی با توان متناسب
• تجهیزات کنترلی و الکترونیکی
• پروژه‌های DIY و ساخت تجهیزات سفارشی
• برخی تابلوها و سیستم‌های کنترل با تغذیه 12 ولت
• تجهیزات و ماژول‌هایی که مجموع مصرف آن‌ها در محدوده 10 آمپر قرار دارد

این فهرست به معنی سازگاری خودکار با تمام تجهیزات موجود در این دسته‌ها نیست. هر مصرف‌کننده باید به صورت جداگانه از نظر ولتاژ، جریان و روش اتصال بررسی شود. اگر تجهیزی به ولتاژ دیگری نیاز داشته باشد، استفاده مستقیم از خروجی 12 ولت آن می‌تواند باعث آسیب شود.

چطور ظرفیت مناسب منبع را برای پروژه محاسبه کنیم؟

یک روش ساده برای انتخاب منبع تغذیه، جمع کردن جریان موردنیاز تمام مصرف‌کننده‌هایی است که قرار است به آن متصل شوند. فرض کنید چند دستگاه 12 ولتی به ترتیب 2، 1.5 و 3 آمپر مصرف دارند. مجموع این اعداد 6.5 آمپر می‌شود و از ظرفیت اسمی 10 آمپر این مدل کمتر است. در چنین شرایطی، بررسی ظرفیت منبع از نظر جریان امکان‌پذیر است، اما شرایط راه‌اندازی و مشخصات واقعی دستگاه‌ها نیز باید در نظر گرفته شود.

از طرف دیگر، اگر مجموع مصرف از 10 آمپر عبور کند، نباید صرفاً به دلیل 12 ولتی بودن تجهیزات، این مدل انتخاب شود. در این حالت باید منبعی با ظرفیت جریان مناسب‌تر در نظر گرفته شود. این شیوه محاسبه برای جلوگیری از انتخاب اشتباه و طراحی دقیق‌تر سیستم تغذیه اهمیت دارد.

نکات مهم پیش از خرید منبع تغذیه 12 ولت 10 آمپر

قبل از خرید، ابتدا ولتاژ کاری تمام مصرف‌کننده‌ها را بررسی کنید. سپس جریان هر دستگاه را از روی مشخصات فنی آن استخراج کرده و مجموع جریان موردنیاز را به دست آورید. توان کلی بار نیز می‌تواند به عنوان یک معیار مکمل مورد استفاده قرار گیرد. در این مدل، توان نامی 120 وات است.

مرحله بعدی بررسی محل نصب است. ابعاد 40×95×200 میلی‌متر باید با فضای نصب پروژه مطابقت داشته باشد. همچنین دسترسی مناسب به ترمینال‌های پیچی برای اجرای سیم‌کشی اهمیت دارد. اگر قرار است از قابلیت Adjust استفاده شود، بهتر است محل نصب به گونه‌ای باشد که امکان اندازه‌گیری و تنظیم خروجی به شکل ایمن فراهم باشد.

تفاوت یک منبع 10 آمپر با مدل‌های کم‌توان‌تر

تفاوت اصلی این مدل با منابع 12 ولتی کم‌توان‌تر، در ظرفیت جریان و در نتیجه توان قابل تأمین آن است. یک منبع 12 ولت 10 آمپر می‌تواند در شرایط طراحی‌شده برای بارهایی با جریان بالاتر از مدل‌های چند آمپری مورد استفاده قرار گیرد. این موضوع به‌خصوص زمانی اهمیت پیدا می‌کند که چند مصرف‌کننده به صورت هم‌زمان در یک پروژه فعال باشند.

با این حال، ظرفیت بالاتر به معنی مناسب بودن منبع برای هر تجهیز 12 ولتی نیست. اگر دستگاه به جریان بسیار کمی نیاز داشته باشد، باز هم باید ولتاژ خروجی و شرایط اتصال آن بررسی شود. معیار انتخاب همیشه مشخصات واقعی بار و شرایط نصب پروژه است.

خرید منبع تغذیه سوئیچینگ 12 ولت 10 آمپر تسلا از تهران گرولایت

برای خرید منبع تغذیه سوئیچینگ 12 ولت 10 آمپر تسلا از تهران گرولایت می‌توانید مشخصات فنی این مدل را با نیاز پروژه خود مقایسه کنید. خروجی 12V DC با جریان 10A، توان 120 وات، دو کانال خروجی، ترمینال‌های پیچی برای ورودی و خروجی، ورودی 110/220V AC با فرکانس 50/60Hz و پتانسیومتر Adjust، مهم‌ترین ویژگی‌هایی هستند که در زمان انتخاب باید مورد توجه قرار گیرند.

اگر پروژه شما به یک منبع 12 ولت با ظرفیت 10 آمپر نیاز دارد، قبل از سفارش مقدار مصرف واقعی تجهیزات، تعداد مصرف‌کننده‌ها و فضای موجود برای نصب را بررسی کنید. انتخاب منبع بر اساس مشخصات واقعی سیستم، امکان استفاده مناسب‌تر از ظرفیت محصول را فراهم می‌کند و باعث می‌شود منبع تغذیه با نیاز فنی پروژه هماهنگ باشد.
