چیپ LED DOB سفید مهتابی 20 وات 12 ولت DC ابعاد 16x4 میلی متر

وقتی صحبت از ساخت یک چراغ LED سفارشی، تعمیر چراغ‌های کم‌ولتاژ یا ایجاد یک سیستم روشنایی با منبع تغذیه 12 ولت می‌شود، انتخاب ماژول مناسب اهمیت زیادی پیدا می‌کند. چیپ LED DOB سفید مهتابی 20 وات 12 ولت DC ابعاد 16x4 میلی متر برای همین دسته از کاربردها طراحی شده و برخلاف ماژول‌هایی که مستقیماً با برق شهری کار می‌کنند، ورودی آن 12 ولت DC است. این ویژگی باعث می‌شود بتوان آن را در سیستم‌های روشنایی مبتنی بر برق مستقیم 12 ولت مورد استفاده قرار داد.

این ماژول با توان مصرفی 20 وات، شدت نور حدود 1800 تا 2000 لومن و 42 عدد LED از نوع SMD، یک منبع نور فشرده و خطی محسوب می‌شود. رنگ نور آن سفید مهتابی یا Cool White است و برای فضاهایی که به روشنایی شفاف و واضح نیاز دارند، قابل استفاده خواهد بود. ابعاد واقعی برد نیز برابر با 160 × 40 میلی‌متر است و جنس آن از آلومینیوم انتخاب شده تا در انتقال حرارت نقش داشته باشد.

یکی از نکات مهم این مدل، نوع تغذیه آن است. ورودی 12 ولت DC باعث می‌شود استفاده از آن در سیستم‌هایی که برق کم‌ولتاژ در اختیار دارند، ساده‌تر باشد؛ البته منبع تغذیه باید توان و ولتاژ مناسب برای ماژول را تأمین کند. همچنین اتصال محصول از طریق دو ترمینال لحیم‌خور مشخص‌شده با علامت‌های مثبت و منفی انجام می‌شود؛ بنابراین رعایت قطبیت هنگام سیم‌کشی ضروری است.

یک ماژول 12 ولتی برای پروژه‌هایی فراتر از برق شهری

یکی از تفاوت‌های اساسی این محصول با بسیاری از چیپ‌های LED مخصوص برق شهر، ولتاژ ورودی آن است. این مدل برای 12VDC طراحی شده و همین موضوع محدوده استفاده متفاوتی برای آن ایجاد می‌کند. در پروژه‌هایی که منبع تغذیه 12 ولت در اختیار است، استفاده از چنین ماژولی می‌تواند انتخابی متناسب با ساختار سیستم باشد.

منبع 12 ولت DC ممکن است در بسیاری از تجهیزات الکترونیکی و سیستم‌های روشنایی کم‌ولتاژ وجود داشته باشد. به همین دلیل، این ماژول می‌تواند برای ساخت چراغ‌های سفارشی، تعمیر برخی تجهیزات روشنایی و پروژه‌هایی که نیاز به نور سفید مهتابی از یک منبع 12 ولتی دارند، مورد بررسی قرار گیرد.

البته 12 ولت بودن ورودی به این معنی نیست که می‌توان ماژول را به هر منبع 12 ولتی بدون توجه به ظرفیت آن متصل کرد. منبع تغذیه باید توان مورد نیاز ماژول را پوشش دهد و سیم‌کشی نیز متناسب با جریان مصرفی انجام شود. انتخاب منبع مناسب بخش مهمی از طراحی یک سیستم روشنایی LED است.

اطلاعات فنی در یک نگاه

42 عدد SMD؛ آرایش LEDها چه اهمیتی دارد؟

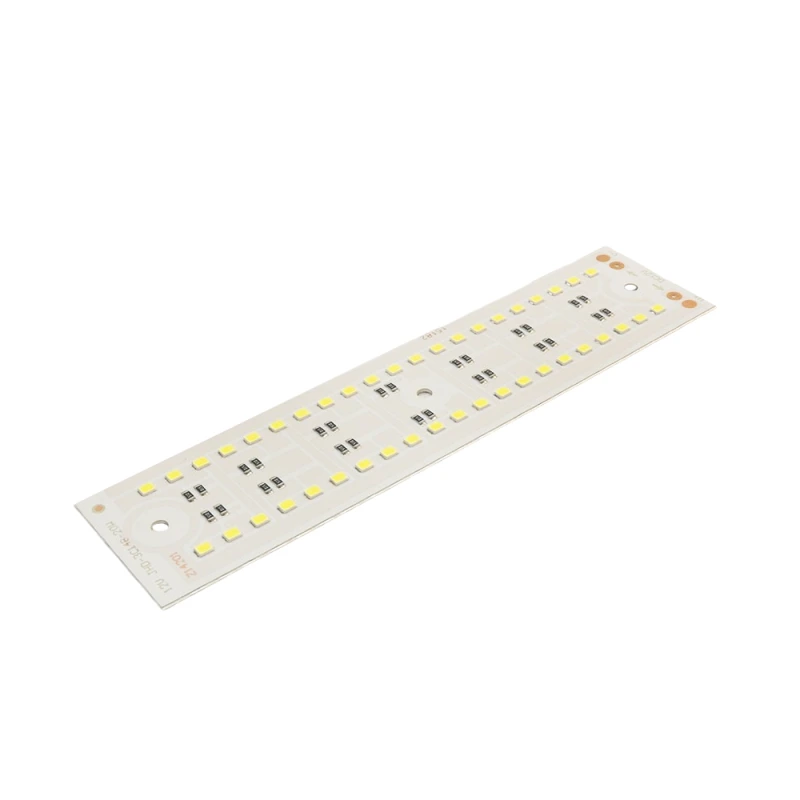

روی این ماژول 42 عدد LED از نوع SMD قرار گرفته است. استفاده از چندین منبع نوری کوچک در یک برد، امکان توزیع نور در سطح ماژول را فراهم می‌کند و باعث می‌شود به جای اتکا به یک نقطه نورانی بزرگ، مجموعه‌ای از LEDها در اختیار کاربر قرار داشته باشد.

تعداد LEDها به تنهایی معیار کافی برای مقایسه دو ماژول نیست؛ زیرا توان مصرفی، نوع چیپ، طراحی مدار، شرایط حرارتی و ساختار کلی محصول نیز اهمیت دارند. در این مدل، مجموع توان مصرفی 20 وات است و شدت نور اعلام‌شده بین 1800 تا 2000 لومن قرار دارد.

این ترکیب برای کاربری‌هایی که به یک ماژول نسبتاً باریک با نور سفید مهتابی نیاز دارند، می‌تواند کاربردی باشد. فرم 160 × 40 میلی‌متری نیز فضای کافی برای قرارگیری LEDها در یک آرایش منظم ایجاد کرده است.

نور Cool White برای روشنایی واضح و شفاف

رنگ نور این محصول سفید مهتابی یا Cool White است. این نوع روشنایی معمولاً برای فضاهایی انتخاب می‌شود که وضوح و شفافیت نور اهمیت دارد. به همین دلیل ماژول‌های سفید مهتابی در انواع چراغ‌های کاری، روشنایی عمومی، تجهیزات فروشگاهی و پروژه‌های ساخت چراغ مورد استفاده قرار می‌گیرند.

انتخاب رنگ نور باید پیش از ساخت چراغ انجام شود؛ زیرا تغییر رنگ نور پس از نصب ماژول معمولاً مستلزم تعویض منبع نوری است. اگر هدف شما ایجاد روشنایی سردتر و واضح‌تر نسبت به نورهای گرم است، این مدل از نظر رنگ نور در گروه سفید مهتابی قرار می‌گیرد.

البته برداشت بصری از نور می‌تواند به رنگ دیوارها، پوشش چراغ و شرایط محیط نیز وابسته باشد. بنابراین در طراحی‌های حرفه‌ای بهتر است رنگ نور با کاربری و فضای نهایی هماهنگ شود.

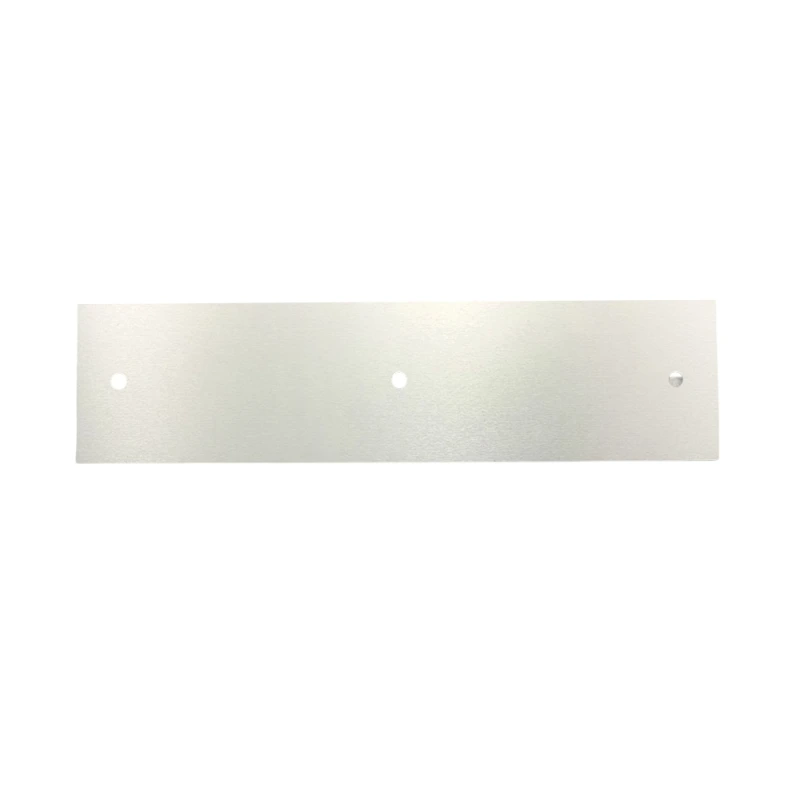

برد آلومینیومی؛ بخش مهم طراحی این ماژول

یکی از مشخصات قابل توجه چیپ LED DOB سفید مهتابی 20 وات 12 ولت DC ابعاد 16x4 میلی متر، استفاده از برد آلومینیومی است. در ماژول‌های LED، حرارت ایجادشده هنگام کار باید تا حد امکان به شکل مناسبی مدیریت شود. آلومینیوم به دلیل قابلیت انتقال حرارت، در ساخت برخی بردها و بسترهای مورد استفاده در تجهیزات روشنایی کاربرد دارد.

این ماژول نیز با برد آلومینیومی و قابلیت دفع حرارت بالا طراحی شده است. با این حال، نحوه نصب روی بدنه فلزی می‌تواند در شرایط حرارتی محصول نهایی اهمیت داشته باشد. قرار دادن ماژول در یک محفظه کاملاً بسته بدون در نظر گرفتن شرایط دفع گرما، ممکن است با طراحی مناسب یک سیستم روشنایی سازگار نباشد.

به همین دلیل در هنگام ساخت چراغ بهتر است مسیر انتقال گرما از ماژول به بدنه یا سطح فلزی مورد نظر در نظر گرفته شود. هدف از این کار ایجاد شرایط مناسب‌تر برای عملکرد ماژول در مدت استفاده است.

نصب با پیچ یا چسب حرارتی؛ دو روش برای ثابت کردن ماژول

طراحی این محصول امکان نصب روی بدنه فلزی را با استفاده از پیچ یا چسب حرارتی فراهم می‌کند. انتخاب بین این دو روش باید بر اساس نوع چراغ، جنس بدنه، شرایط کاری و طراحی مکانیکی پروژه انجام شود.

استفاده از پیچ می‌تواند برای پروژه‌هایی که نیاز به تثبیت مکانیکی مشخص دارند، مورد توجه قرار گیرد. از طرف دیگر، در برخی طراحی‌ها استفاده از چسب حرارتی برای قرار دادن ماژول روی سطح فلزی می‌تواند گزینه‌ای ساده‌تر باشد.

در هر دو روش، سطح نصب باید مناسب باشد و ماژول بدون فشار یا خم‌شدگی غیرضروری در جای خود قرار گیرد. همچنین اگر از چسب حرارتی استفاده می‌شود، باید محصولی متناسب با کاربرد و شرایط حرارتی انتخاب شود.

نحوه اتصال مثبت و منفی را جدی بگیرید

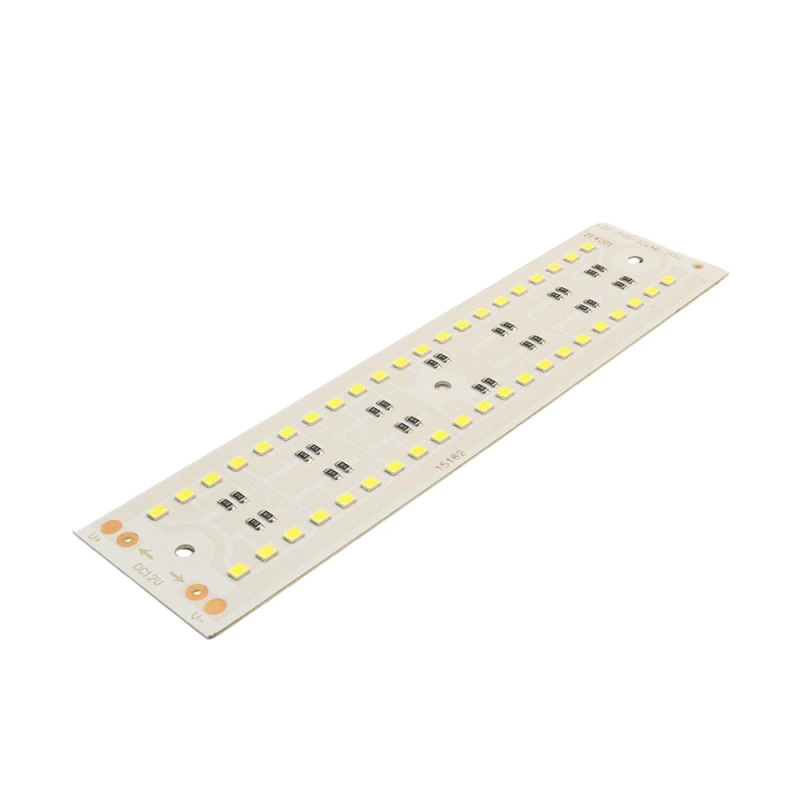

اتصال الکتریکی این ماژول از طریق دو ترمینال لحیم‌خور مشخص‌شده با علامت‌های + و - انجام می‌شود. از آنجا که ورودی محصول 12 ولت DC است، رعایت قطبیت هنگام سیم‌کشی اهمیت دارد.

پیش از اتصال، باید خروجی منبع تغذیه بررسی شود تا ترمینال مثبت منبع به نقطه مثبت ماژول و ترمینال منفی به نقطه منفی آن متصل شود. استفاده از منبع تغذیه با ولتاژ نامناسب می‌تواند به تجهیزات آسیب بزند؛ بنابراین بررسی مشخصات منبع پیش از راه‌اندازی ضروری است.

لحیم‌کاری نیز باید با ابزار مناسب انجام شود. اتصال ضعیف، سیم‌کشی نامناسب یا وجود اتصال کوتاه می‌تواند عملکرد سیستم را مختل کند. در پروژه‌های حرفه‌ای، کیفیت سیم‌کشی و اتصالات به اندازه انتخاب خود ماژول اهمیت دارد.

1800 تا 2000 لومن برای چه نوع پروژه‌ای کاربرد دارد؟

شدت نور اعلام‌شده برای این محصول بین 1800 تا 2000 لومن است. این میزان روشنایی، آن را برای پروژه‌هایی که به یک منبع نور نسبتاً قوی در قالب یک برد کوچک نیاز دارند، قابل استفاده می‌کند.

با این حال، لومن به تنهایی مشخص نمی‌کند که چراغ نهایی برای یک اتاق، ویترین، میز کار یا محیط مشخص کافی خواهد بود. تعداد چراغ‌ها، ارتفاع نصب، زاویه تابش، نوع قاب و شرایط محیطی نیز در میزان روشنایی نهایی نقش دارند.

به همین دلیل اگر قصد طراحی یک سیستم روشنایی کامل دارید، بهتر است نیاز نوری محیط را جداگانه محاسبه کرده و سپس تعداد ماژول‌های مورد نیاز را تعیین کنید. مشخصات 1800 تا 2000 لومن این محصول، یکی از داده‌های اصلی برای چنین محاسباتی است.

دمای کاری از 20- تا 60+ درجه سانتی‌گراد

محدوده دمای کاری اعلام‌شده برای این ماژول از 20- تا 60+ درجه سانتی‌گراد است. این مشخصه هنگام انتخاب محل نصب اهمیت پیدا می‌کند؛ زیرا دمای محیط و شرایط اطراف چراغ باید با محدوده کاری محصول هماهنگ باشد.

اگر ماژول در محلی نصب شود که دمای آن خارج از محدوده اعلام‌شده باشد، نباید عملکرد آن را مشابه شرایط استاندارد در نظر گرفت. همچنین دمای ایجادشده در اثر کار خود LEDها باید در طراحی حرارتی چراغ لحاظ شود.

استفاده از بدنه آلومینیومی و نصب مناسب روی سطح فلزی می‌تواند بخشی از طراحی حرارتی سیستم باشد. برای محیط‌های خاص نیز باید شرایط واقعی محل نصب به صورت جداگانه بررسی شود.

عمر مفید بیش از 25000 ساعت در شرایط استاندارد

برای این محصول عمر مفید بیش از 25000 ساعت در شرایط استاندارد اعلام شده است. عبارت «شرایط استاندارد» اهمیت زیادی دارد؛ زیرا عمر واقعی هر قطعه روشنایی می‌تواند تحت تأثیر شرایط کاری، دمای محیط، کیفیت منبع تغذیه، نحوه نصب و وضعیت دفع حرارت قرار گیرد.

بنابراین عدد اعلام‌شده را باید به عنوان مشخصه محصول در شرایط استاندارد در نظر گرفت، نه تضمینی برای عملکرد یکسان در هر محیط و هر نوع استفاده. طراحی صحیح سیستم و استفاده از منبع تغذیه مناسب می‌تواند در فراهم کردن شرایط مناسب کارکرد ماژول مؤثر باشد.

کاربردهای پیشنهادی چیپ LED 20 وات 12 ولت

به دلیل ورودی 12 ولت DC، ابعاد 160 × 40 میلی‌متر، رنگ نور سفید مهتابی و توان 20 وات، این ماژول می‌تواند در پروژه‌های متنوعی مورد استفاده قرار گیرد. مهم‌ترین کاربردهای قابل بررسی عبارت‌اند از:

• ساخت چراغ LED سفارشی
• تعمیر و بازسازی چراغ‌های کم‌ولتاژ
• طراحی چراغ‌های خطی
• استفاده در تجهیزات روشنایی مبتنی بر برق 12 ولت
• پروژه‌های الکترونیکی و DIY
• ساخت چراغ برای فضاهای کاری و کارگاهی
• طراحی تجهیزات روشنایی سفارشی
• جایگزینی ماژول‌های مشابه از نظر ولتاژ و ابعاد

در همه این کاربردها باید مشخصات واقعی سیستم، به‌خصوص ولتاژ ورودی و توان مورد نیاز، با مشخصات ماژول مطابقت داشته باشد.

چرا 12 ولت DC بودن این ماژول مهم است؟

در یک سیستم روشنایی، نوع منبع تغذیه تعیین می‌کند چه ماژولی را می‌توان به آن متصل کرد. چیپ LED DOB سفید مهتابی 20 وات 12 ولت DC ابعاد 16x4 میلی متر برای ورودی 12 ولت DC طراحی شده است؛ بنابراین نباید آن را مستقیماً به برق شهری 220 ولت متصل کرد.

برای استفاده از این ماژول در پروژه‌ای که برق شهری در اختیار دارد، لازم است یک منبع تغذیه مناسب برای تبدیل و تأمین 12 ولت DC مورد استفاده قرار گیرد. انتخاب منبع تغذیه باید بر اساس مشخصات واقعی سیستم انجام شود.

این موضوع از نظر ایمنی نیز بسیار مهم است. اتصال مستقیم یک ماژول 12 ولتی به ولتاژ بسیار بالاتر می‌تواند باعث آسیب جدی به قطعات و ایجاد خطر شود. بنابراین ولتاژ درج‌شده روی محصول باید پیش از هرگونه سیم‌کشی بررسی شود.

طراحی خطی 160 در 40 میلی‌متر و مدیریت فضای نصب

ابعاد واقعی برد 160 × 40 میلی‌متر است. این اندازه، ماژول را در گروه محصولات نسبتاً جمع‌وجور قرار می‌دهد و امکان استفاده از آن در طراحی‌هایی با فضای مستطیلی مشخص را فراهم می‌کند.

هنگام ساخت چراغ، فقط خود ابعاد برد را اندازه‌گیری نکنید؛ فضای مورد نیاز برای سیم‌ها، محل اتصال ترمینال‌ها و دسترسی به نقاط نصب نیز باید در نظر گرفته شود. در پروژه‌هایی که بدنه چراغ دقیقاً بر اساس ابعاد ماژول ساخته می‌شود، بهتر است قبل از برش یا مونتاژ نهایی، اندازه‌ها با خود محصول تطبیق داده شوند.

این ماژول برای چه خریدارانی مناسب است؟

این محصول می‌تواند برای تعمیرکاران چراغ، سازندگان تجهیزات روشنایی، علاقه‌مندان به پروژه‌های DIY، فروشندگان قطعات LED و افرادی که در ساخت چراغ‌های سفارشی فعالیت می‌کنند، کاربرد داشته باشد. ویژگی اصلی آن یعنی ورودی 12 ولت باعث می‌شود در پروژه‌هایی که برق کم‌ولتاژ دارند، مورد توجه قرار گیرد.

همچنین وجود 42 عدد SMD، برد آلومینیومی، نور سفید مهتابی و امکان نصب روی بدنه فلزی، مجموعه‌ای از مشخصات را در اختیار سازنده قرار می‌دهد تا بتواند ماژول را با توجه به نیاز پروژه در چراغ مناسب قرار دهد.

نکات مهم پیش از خرید چیپ LED 20 وات

قبل از خرید، ابتدا ولتاژ سیستم خود را بررسی کنید. این محصول برای 12VDC ساخته شده است. سپس توان مورد نیاز را مشخص کنید و در نظر داشته باشید که این ماژول 20 وات مصرف دارد. مرحله بعدی، بررسی ابعاد 160 × 40 میلی‌متر و فضای نصب موجود در بدنه چراغ است.

رنگ نور نیز باید با نیاز شما هماهنگ باشد. این مدل نور سفید مهتابی یا Cool White ارائه می‌دهد. اگر به نور طبیعی یا گرم نیاز دارید، باید ماژول دیگری با دمای رنگ متناسب انتخاب شود.

در نهایت، روش اتصال را بررسی کنید. دو ترمینال لحیم‌خور با علامت مثبت و منفی برای اتصال در نظر گرفته شده‌اند و قطبیت باید هنگام نصب رعایت شود.

نکات مهم برای عملکرد بهتر در چراغ نهایی

نصب صحیح ماژول فقط به اتصال سیم‌ها محدود نمی‌شود. سطح نصب، دفع حرارت، کیفیت منبع تغذیه و فضای اطراف برد همگی در طراحی چراغ نقش دارند. از آنجا که برد این محصول آلومینیومی است، قرارگیری صحیح آن روی بدنه فلزی می‌تواند در طراحی حرارتی مورد توجه قرار گیرد.

همچنین از وارد کردن فشار مکانیکی غیرضروری به برد خودداری کنید. در زمان مونتاژ باید محل پیچ‌ها یا چسب به شکلی انتخاب شود که به ساختار ماژول آسیب وارد نکند. سیم‌ها نیز باید به اندازه کافی محکم و ایمن متصل شوند.

برای سیستم‌هایی که ساعات زیادی در روز روشن هستند، توجه به دمای محیط و شرایط دفع حرارت اهمیت بیشتری پیدا می‌کند. مشخصات عمر بیش از 25000 ساعت نیز بر اساس شرایط استاندارد اعلام شده است و عملکرد واقعی به شرایط استفاده وابسته خواهد بود.

جمع‌بندی؛ یک راهکار 12 ولتی برای ساخت و تعمیر چراغ

چیپ LED DOB سفید مهتابی 20 وات 12 ولت DC ابعاد 16x4 میلی متر یک ماژول LED با ورودی 12 ولت DC، توان 20 وات و شدت نور 1800 تا 2000 لومن است. این محصول دارای 42 عدد LED از نوع SMD بوده و نور سفید مهتابی یا Cool White تولید می‌کند. ابعاد واقعی برد 160 × 40 میلی‌متر است و جنس آن از آلومینیوم با قابلیت دفع حرارت بالا ساخته شده است.

دو ترمینال لحیم‌خور با علامت‌های مثبت و منفی، امکان اتصال مشخص و مستقیم به منبع تغذیه مناسب را فراهم می‌کنند. برای نصب نیز می‌توان از پیچ یا چسب حرارتی روی بدنه فلزی استفاده کرد. محدوده دمای کاری اعلام‌شده 20- تا 60+ درجه سانتی‌گراد است و عمر مفید بیش از 25000 ساعت در شرایط استاندارد برای آن در نظر گرفته شده است.

اگر پروژه شما بر پایه برق 12 ولت DC طراحی شده و به یک منبع نور سفید مهتابی با توان 20 وات نیاز دارد، بررسی این مدل بر اساس ولتاژ، ابعاد، میزان روشنایی، روش اتصال و شرایط نصب می‌تواند به انتخاب دقیق‌تر کمک کند.

خرید چیپ LED DOB سفید مهتابی 20 وات 12 ولت DC ابعاد 16x4 میلی متر از تهران گرولایت

برای خرید چیپ LED DOB سفید مهتابی 20 وات 12 ولت DC ابعاد 16x4 میلی متر می‌توانید مشخصات محصول را در فروشگاه تهران گرولایت بررسی کنید. این مدل با توان 20 وات، ورودی 12 ولت DC، شدت نور 1800 تا 2000 لومن، 42 عدد LED SMD، برد آلومینیومی، ابعاد 160 × 40 میلی‌متر و نور سفید مهتابی برای پروژه‌های روشنایی کم‌ولتاژ قابل استفاده است.

پیش از سفارش، حتماً ولتاژ سیستم، فضای نصب، روش اتصال و نیاز نوری پروژه را با مشخصات این محصول تطبیق دهید تا ماژول انتخاب‌شده با چراغ یا تجهیز مورد نظر شما سازگار باشد.
