روشنایی بی‌نظیر و کم‌مصرف را با چیپ LED DOB سفید مهتابی 12 وات تجربه کنید! با ولتاژ 220 ولت AC و قطر 45 میلی‌متر، این محصول ایده‌آل برای انواع فضاهای داخلی است. نصب آسان، دوام بالا و مصرف انرژی بهینه، انتخابی هوشمندانه برای کاهش هزینه‌ها و محیطی درخشان‌تر. الآن بخرید و تفاوت را ببینید!
چیپ LED DOB سفید مهتابی 12 وات 220 ولت AC قطر 45 میلی متر

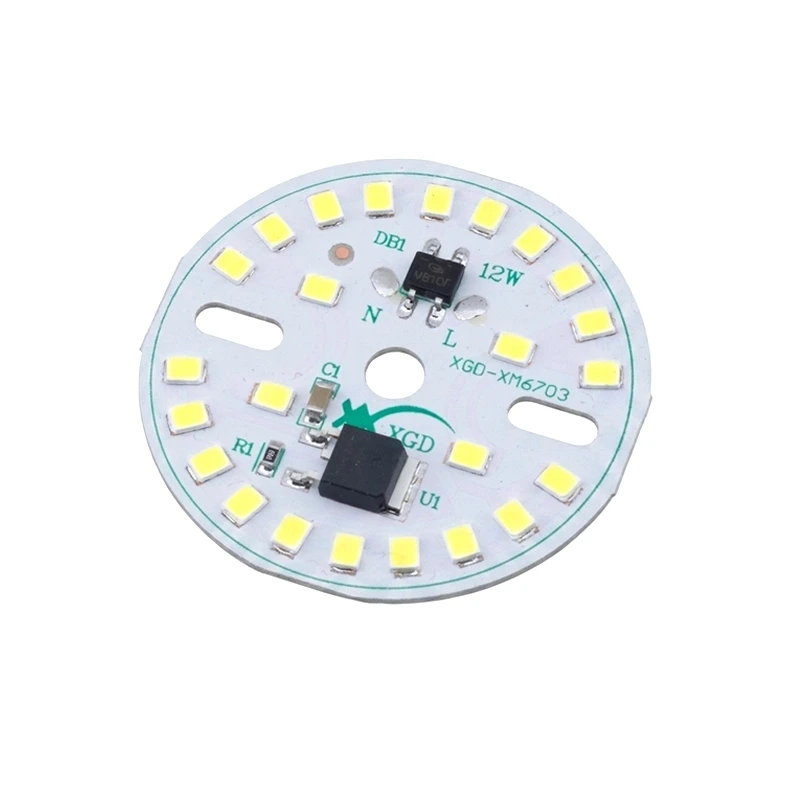

چیپ LED DOB سفید مهتابی 12 وات 220 ولت AC قطر 45 میلی متر یکی از گزینه‌های کاربردی برای ساخت، تعمیر و بهینه‌سازی انواع چراغ‌های LED است که در طراحی آن، منبع نور و بخش تغذیه در یک مجموعه فشرده قرار گرفته‌اند. این محصول با استفاده از 24 عدد LED از نوع SMD 2835، نور سفید مهتابی با دمای رنگ 6000 کلوین تولید می‌کند و توانایی ایجاد روشنایی تا 1440 لومن را دارد. ساختار دایره‌ای با قطر 45 میلی‌متر باعث شده این ماژول برای استفاده در چراغ‌هایی با فضای داخلی محدود نیز انتخاب مناسبی باشد.
یکی از ویژگی‌های مهم این مدل، امکان اتصال مستقیم به برق 220 ولت AC است. در نتیجه برخلاف برخی ماژول‌های LED که برای راه‌اندازی به درایور خارجی نیاز دارند، این مدل بدون نیاز به درایور جداگانه قابل استفاده است. این ویژگی علاوه بر ساده‌تر کردن فرآیند نصب، تعداد قطعات مورد استفاده در ساخت چراغ را نیز کاهش می‌دهد. اگر به دنبال یک چیپ LED کوچک، پرنور و مناسب برای طراحی چراغ‌های مختلف هستید، این محصول می‌تواند گزینه‌ای قابل بررسی برای پروژه‌های روشنایی شما باشد.
ساختار چیپ DOB و دلیل استفاده از آن در چراغ‌های LED
عبارت DOB مخفف Driver On Board است و به ساختاری اشاره دارد که در آن بخش مربوط به راه‌اندازی LED روی همان برد ماژول قرار گرفته است. در بسیاری از طراحی‌های سنتی، LED و درایور به صورت دو قطعه جداگانه مورد استفاده قرار می‌گیرند؛ اما در ماژول‌های DOB، مدار راه‌انداز و LEDها در قالب یک مجموعه فشرده طراحی می‌شوند. این موضوع به سازنده چراغ کمک می‌کند تا فضای کمتری برای تجهیزات الکتریکی اختصاص دهد.
در چیپ LED DOB سفید مهتابی 12 وات 220 ولت AC قطر 45 میلی متر، استفاده از ساختار یکپارچه باعث شده محصول از نظر ابعاد بسیار جمع‌وجور باشد. قطر 45 میلی‌متری این ماژول اجازه می‌دهد در بسیاری از قاب‌ها و بدنه‌های کوچک چراغ قرار گیرد. این ویژگی برای تعمیر چراغ‌های قدیمی، ساخت چراغ‌های دست‌ساز و تولید محصولات روشنایی سفارشی اهمیت زیادی دارد.
نور سفید مهتابی 6000K برای چه محیط‌هایی مناسب است؟
دمای رنگ 6000 کلوین، نور این ماژول را در محدوده سفید مهتابی قرار می‌دهد. چنین نوری نسبت به نورهای آفتابی ظاهر سفیدتر و سردتری دارد و معمولاً برای محیط‌هایی که روشنایی واضح و شفاف مورد نیاز است مورد توجه قرار می‌گیرد. نور مهتابی می‌تواند جزئیات سطوح و اشیا را با وضوح مناسبی نمایش دهد و برای فضاهایی که ظاهر روشن و مدرن دارند، انتخاب متداولی محسوب می‌شود.
این ویژگی باعث می‌شود استفاده از چیپ LED DOB سفید مهتابی 12 وات 220 ولت AC قطر 45 میلی متر تنها به یک کاربرد خاص محدود نباشد. بسته به نوع چراغ و طراحی بدنه، می‌توان از آن در چراغ‌های سقفی، چراغ‌های دکوراتیو، تجهیزات روشنایی داخلی، چراغ‌های دست‌ساز، پروژه‌های تعمیراتی و برخی کاربردهای فروشگاهی استفاده کرد.
همچنین دمای رنگ 6000K برای فضاهایی که کاربر تمایل دارد نور محیط حالت سفید و نسبتاً خنک داشته باشد، گزینه مناسبی است. البته انتخاب دمای رنگ همیشه باید بر اساس نوع محیط، طراحی داخلی و هدف روشنایی انجام شود.
24 عدد LED SMD 2835؛ ترکیب فشرده برای تولید نور
در این ماژول از 24 عدد LED با تکنولوژی SMD 2835 استفاده شده است. چیپ‌های SMD به دلیل ابعاد مناسب و امکان قرارگیری تعداد زیادی منبع نور روی یک برد، در محصولات روشنایی مختلف کاربرد گسترده‌ای دارند. چیدمان تعداد مشخصی LED روی سطح کوچک ماژول کمک می‌کند نور از سطح برد به شکل یکنواخت‌تری منتشر شود.
استفاده از 24 چیپ SMD 2835 در این محصول، در کنار توان مصرفی 12 وات، امکان دستیابی به شدت روشنایی 1440 لومن را فراهم کرده است. این نسبت بین ابعاد کوچک ماژول و میزان نور خروجی، یکی از نکات مهم هنگام انتخاب یک منبع نور برای چراغ‌های جمع‌وجور محسوب می‌شود.
برای استفاده صحیح از این نوع ماژول باید علاوه بر مشخصات الکتریکی، شرایط حرارتی نیز مورد توجه قرار گیرد. LEDها در هنگام کار گرما تولید می‌کنند و دفع مناسب این گرما به حفظ عملکرد مطلوب ماژول کمک می‌کند. به همین دلیل در زمان طراحی چراغ، نوع بدنه و مسیر انتقال حرارت نیز باید در نظر گرفته شود.
مشخصات فنی چیپ LED DOB سفید مهتابی 12 وات
| مشخصات | مقدار |
|---|---|
| توان مصرفی | 12 وات |
| ولتاژ ورودی | 220VAC |
| نوع LED | SMD 2835 |
| تعداد LED | 24 عدد |
| قطر ماژول | 45 میلی‌متر |
| رنگ نور | سفید مهتابی |
| دمای رنگ | 6000K |
| شدت روشنایی | 1440 لومن |
| درایور خارجی | نیاز ندارد |
| فاصله مرکز به مرکز جاپیچ | 31 میلی‌متر |
| سایز پیچ | M3 |
ابعاد 45 میلی‌متری؛ مناسب برای چراغ‌های کوچک و کم‌جا
یکی از نقاط قابل توجه این ماژول، قطر 45 میلی‌متری آن است. در بسیاری از پروژه‌های ساخت چراغ، محدودیت فضای داخلی باعث می‌شود استفاده از بردهای بزرگ یا درایورهای جداگانه دشوار باشد. یک ماژول دایره‌ای با ابعاد کوچک می‌تواند این محدودیت را تا حد زیادی برطرف کند و آزادی عمل بیشتری در انتخاب قاب و بدنه چراغ در اختیار سازنده قرار دهد.

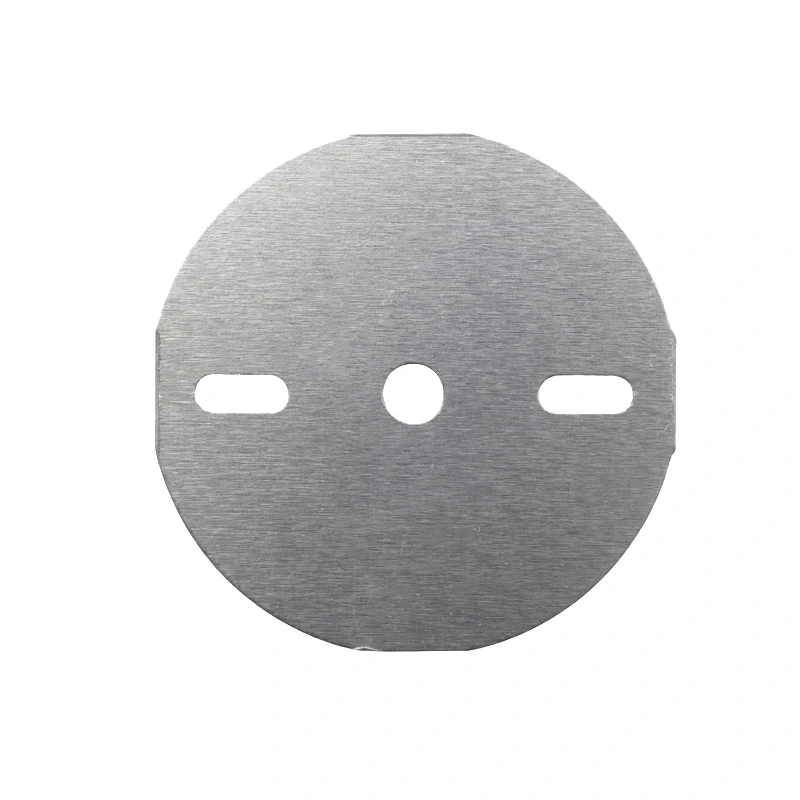

فاصله مرکز به مرکز جاپیچ‌ها در این مدل 31 میلی‌متر است و برای نصب از پیچ‌های M3 استفاده می‌شود. این موضوع هنگام طراحی بدنه، سوراخ‌کاری قاب یا انتخاب هیت‌سینک اهمیت دارد. بهتر است پیش از نصب، محل پیچ‌ها و فضای مورد نیاز برای قرارگیری ماژول به صورت دقیق اندازه‌گیری شود تا ماژول بدون فشار یا جابه‌جایی در محل خود قرار گیرد.
مزیت حذف درایور خارجی در این ماژول
یکی از تفاوت‌های کاربردی این محصول با بسیاری از چیپ‌های LED معمولی، عدم نیاز آن به درایور خارجی است. در برخی سیستم‌های روشنایی، انتخاب درایور مناسب، هماهنگ کردن جریان و ولتاژ خروجی و پیدا کردن فضای مناسب برای نصب درایور می‌تواند فرآیند ساخت چراغ را پیچیده کند. در این مدل، طراحی DOB باعث شده مدار مورد نیاز برای راه‌اندازی LEDها در ساختار خود ماژول قرار داشته باشد.
حذف قطعه خارجی همچنین می‌تواند به کوچک‌تر شدن مجموعه نهایی کمک کند. برای نمونه، هنگام ساخت یک چراغ سفارشی که فضای داخلی محدودی دارد، نبود درایور جداگانه باعث می‌شود فضای بیشتری برای طراحی بدنه و سایر اجزای چراغ در دسترس باشد. این موضوع برای تعمیرکاران و سازندگان چراغ‌های سفارشی نیز می‌تواند کاربردی باشد.
با وجود این مزیت، هنگام کار با مدل‌های DOB متصل به برق شهر باید نکات ایمنی رعایت شود. ورودی 220VAC به معنی آن است که ماژول مستقیماً با ولتاژ برق شهری کار می‌کند و نصب، سیم‌کشی و عایق‌کاری آن باید با دقت انجام شود.
1440 لومن روشنایی در یک ماژول کوچک
شدت روشنایی اعلام‌شده برای این محصول 1440 لومن است. این میزان نور در کنار قطر 45 میلی‌متری، باعث می‌شود ماژول برای پروژه‌هایی که فضای کمی برای نصب منبع نور دارند مورد توجه قرار گیرد. البته میزان روشنایی نهایی چراغ تنها به چیپ LED وابسته نیست و عواملی مانند طراحی قاب، جنس دیفیوزر، فاصله منبع نور تا سطح خروجی و نحوه دفع حرارت نیز بر نتیجه نهایی اثر می‌گذارند.
در صورت استفاده از قاب مناسب، می‌توان نور تولیدشده توسط ماژول را بهتر در محیط پخش کرد. در چراغ‌های بدون پوشش نیز توجه به نحوه قرارگیری LEDها اهمیت دارد تا منبع نور در موقعیتی قرار گیرد که توزیع روشنایی مورد انتظار را ایجاد کند.
کاربردهای پیشنهادی در ساخت و تعمیر چراغ
این چیپ LED می‌تواند در طیف متنوعی از پروژه‌های روشنایی مورد استفاده قرار گیرد. ساخت چراغ‌های سفارشی یکی از کاربردهای اصلی چنین ماژول‌هایی است؛ زیرا ابعاد کوچک و عدم نیاز به درایور خارجی، روند طراحی را ساده‌تر می‌کند. تعمیر برخی چراغ‌های LED نیز از دیگر مواردی است که می‌توان این نوع چیپ را برای آن در نظر گرفت، البته مشروط به اینکه مشخصات الکتریکی و ابعاد ماژول با چراغ مورد نظر سازگار باشد.
از این محصول می‌توان برای طراحی چراغ‌های سقفی کوچک، چراغ‌های دکوراتیو، پروژه‌های الکترونیکی مرتبط با روشنایی، تجهیزات نورپردازی داخلی و برخی چراغ‌های دست‌ساز استفاده کرد. نور سفید مهتابی 6000K نیز باعث می‌شود محصول برای کاربرانی که نور سفید و روشن را ترجیح می‌دهند جذاب باشد.
برای استفاده در هر پروژه، باید توان، ولتاژ، ابعاد، محل نصب، شرایط حرارتی و نوع سیم‌کشی در کنار یکدیگر بررسی شوند. انتخاب یک چیپ تنها بر اساس توان اسمی نمی‌تواند تضمین کند که محصول برای هر چراغی مناسب خواهد بود.
نکات مهم برای نصب و بهره‌برداری
از آنجا که این محصول با ورودی 220VAC کار می‌کند، مهم‌ترین نکته هنگام نصب آن رعایت اصول ایمنی برق است. اتصال سیم‌ها باید به شکل مطمئن انجام شود و قسمت‌های دارای ولتاژ برق شهر نباید در معرض تماس مستقیم قرار بگیرند. استفاده از بدنه و پوشش مناسب نیز برای جلوگیری از تماس ناخواسته با مدار اهمیت دارد.
همچنین توصیه می‌شود ماژول در شرایطی نصب شود که امکان انتقال حرارت وجود داشته باشد. گرمای ایجادشده در زمان روشن بودن LED باید به شکل مناسبی از ماژول دور شود. در طراحی چراغ، استفاده از مسیر انتقال حرارت مناسب و جلوگیری از محبوس شدن گرما در فضای کوچک می‌تواند به عملکرد بهتر مجموعه کمک کند.
پیش از نصب نهایی نیز باید فاصله 31 میلی‌متری بین مراکز جاپیچ‌ها و اندازه پیچ M3 در نظر گرفته شود. این کار از ایجاد سوراخ‌های نامناسب در قاب یا هیت‌سینک جلوگیری می‌کند و باعث می‌شود ماژول با ثبات بیشتری نصب شود.
تفاوت این مدل با ماژول‌های نیازمند درایور
در یک سیستم روشنایی معمولی ممکن است LED روی یک برد قرار داشته باشد و درایور به صورت جداگانه در کنار آن نصب شود. این ساختار در بسیاری از محصولات کاربردی است، اما فضای بیشتری نیاز دارد. در مقابل، چیپ DOB بخش راه‌اندازی را در مجموعه خود قرار می‌دهد و همین مسئله امکان طراحی چراغ‌های فشرده‌تر را فراهم می‌کند.
برای پروژه‌هایی که از قبل یک درایور جریان ثابت مناسب در اختیار دارند، ممکن است یک چیپ بدون مدار داخلی گزینه متفاوتی باشد. اما اگر هدف کاهش تعداد قطعات و ساده‌تر کردن طراحی چراغ باشد، مدلی که نیاز به درایور خارجی ندارد می‌تواند انتخاب مناسبی باشد؛ البته به شرط رعایت دقیق مشخصات ورودی و دستورالعمل‌های ایمنی.
چرا قطر و محل پیچ‌ها در انتخاب چیپ اهمیت دارد؟
در انتخاب یک ماژول LED، توجه به توان و میزان نور کافی نیست. ابعاد فیزیکی یکی از عوامل تعیین‌کننده برای سازگاری محصول با چراغ است. چیپ LED DOB سفید مهتابی 12 وات 220 ولت AC قطر 45 میلی متر با ساختار دایره‌ای و قطر 45 میلی‌متر طراحی شده و به همین دلیل باید فضای نصب متناسب با آن در بدنه چراغ وجود داشته باشد.
از سوی دیگر، محل جاپیچ‌ها نیز در طراحی مکانیکی اهمیت دارد. فاصله مرکز به مرکز 31 میلی‌متر به همراه پیچ M3، اطلاعات لازم برای ایجاد محل نصب دقیق را در اختیار سازنده قرار می‌دهد. این اطلاعات به‌خصوص در ساخت قاب سفارشی، طراحی هیت‌سینک یا جایگزینی ماژول قدیمی اهمیت بیشتری پیدا می‌کند.
این چیپ برای چه کسانی انتخاب مناسبی است؟
اگر در زمینه تعمیر چراغ‌های LED فعالیت می‌کنید، ساخت چراغ سفارشی انجام می‌دهید یا به دنبال یک منبع نور کوچک برای پروژه روشنایی خود هستید، این ماژول می‌تواند گزینه‌ای کاربردی باشد. توان 12 وات، روشنایی 1440 لومن، نور سفید مهتابی 6000K و قطر 45 میلی‌متر مجموعه‌ای از ویژگی‌ها را ایجاد کرده‌اند که برای پروژه‌های متنوع قابل استفاده است.
همچنین برای افرادی که نمی‌خواهند فضای جداگانه‌ای برای نصب درایور اختصاص دهند، ساختار DOB این محصول یک مزیت محسوب می‌شود. البته باید توجه داشت که اتصال مستقیم به برق 220 ولت موضوعی تخصصی است و بهتر است نصب توسط فرد آشنا با اصول برق و ایمنی تجهیزات روشنایی انجام شود.
جمع‌بندی مشخصات و کاربرد چیپ LED مهتابی 12 وات
چیپ LED DOB سفید مهتابی 12 وات 220 ولت AC قطر 45 میلی متر یک ماژول فشرده برای ساخت و تعمیر چراغ‌های LED است که با ورودی 220VAC کار می‌کند و برای راه‌اندازی به درایور خارجی نیاز ندارد. وجود 24 عدد LED SMD 2835، دمای رنگ 6000 کلوین و روشنایی 1440 لومن، این محصول را برای کاربرانی که به نور سفید مهتابی و ابعاد جمع‌وجور نیاز دارند، قابل استفاده می‌کند.
ابعاد دایره‌ای 45 میلی‌متری، فاصله 31 میلی‌متری بین مراکز جاپیچ‌ها و استفاده از پیچ M3 نیز امکان برنامه‌ریزی دقیق‌تر برای نصب را فراهم می‌کند. در زمان استفاده، توجه به تهویه و انتقال حرارت و همچنین رعایت کامل نکات ایمنی مربوط به برق شهر ضروری است. در مجموع، ترکیب ابعاد کوچک، توان 12 وات، روشنایی 1440 لومن و ساختار DOB، این مدل را به گزینه‌ای مناسب برای بسیاری از پروژه‌های روشنایی فشرده تبدیل کرده است.
خرید چیپ LED DOB سفید مهتابی 12 وات 220 ولت AC قطر 45 میلی متر از تهران گرولایت
برای تهیه این ماژول می‌توانید مشخصات فنی، ابعاد و شرایط نصب مورد نیاز پروژه خود را بررسی کرده و در صورت سازگاری، این محصول را از تهران گرولایت تهیه کنید. پیش از خرید بهتر است ولتاژ ورودی، فضای نصب، محل جاپیچ‌ها و شرایط دفع حرارت چراغ را با مشخصات محصول تطبیق دهید تا انتخاب نهایی با نیاز پروژه هماهنگ باشد.
