چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC با ابعاد 30×3 میلی‌متر و فناوری Anti Surge، قطعه‌ای مناسب برای طراحی، تعمیر و ساخت انواع تجهیزات روشنایی LED است. این محصول نور سفید مهتابی تولید می‌کند و می‌تواند برای تأمین روشنایی یکنواخت در چراغ‌های مختلف مورد استفاده قرار گیرد. فناوری DOB یا Driver On Board موجب یکپارچگی بخش LED و مدار راه‌انداز شده و به ساده‌تر شدن طراحی چراغ کمک می‌کند. قابلیت Anti Surge نیز برای افزایش مقاومت مدار در برابر افزایش ناگهانی ولتاژ طراحی شده و می‌تواند در پایداری بهتر عملکرد چیپ نقش داشته باشد. توان 30 وات و ولتاژ کاری 220 ولت AC، امکان استفاده از این قطعه را در بسیاری از پروژه‌های روشنایی متصل به برق شهری فراهم می‌کند. این چیپ برای ساخت و تعمیر لامپ LED، چراغ‌های سقفی، پنل‌های روشنایی و پروژه‌های الکترونیکی گزینه‌ای کاربردی است و ابعاد آن امکان استفاده در فضاهای محدود و طراحی‌های مختلف را فراهم می‌کند.

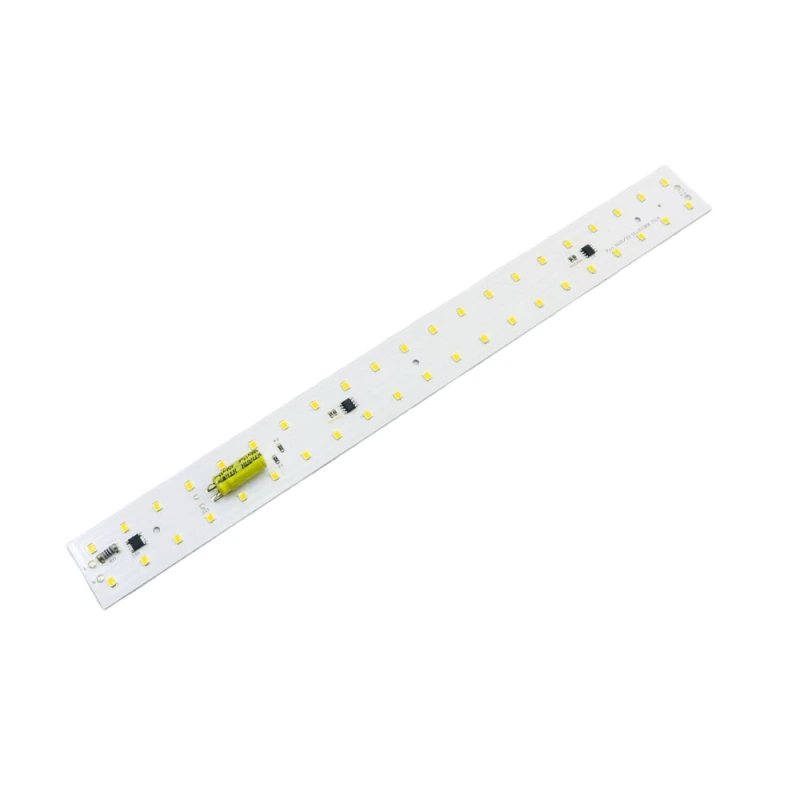

چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 30x3 میلی متر Anti Surge
چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 30x3 میلی متر Anti Surge یک قطعه روشنایی خطی برای ساخت، تعمیر و طراحی انواع چراغ‌های LED است که با توان مصرفی 30 وات و ورودی 220 ولت AC کار می‌کند. این مدل با ساختار SMD DOB، نور سفید مهتابی یا Cool White و دمای رنگ 6000 تا 6500 کلوین، برای پروژه‌هایی طراحی شده که به نور سرد و روشن نیاز دارند. وجود مدار آنتی‌شوک داخلی نیز یکی از ویژگی‌های مهم این محصول است که در طراحی مدار ورودی آن مورد توجه قرار گرفته است.
ساختار خطی این محصول باعث شده شکل ظاهری آن با چیپ‌های مربعی یا دایره‌ای رایج متفاوت باشد. طول 300 میلی‌متر و عرض 30 میلی‌متر، امکان استفاده از آن را در طراحی‌هایی فراهم می‌کند که فضای نصب کشیده و باریک دارند. پایه آلومینیومی نیز به عنوان بخشی از ساختار محصول، قابلیت دفع حرارت را فراهم می‌کند و در یک چیپ 30 واتی، مدیریت حرارت اهمیت قابل توجهی دارد.

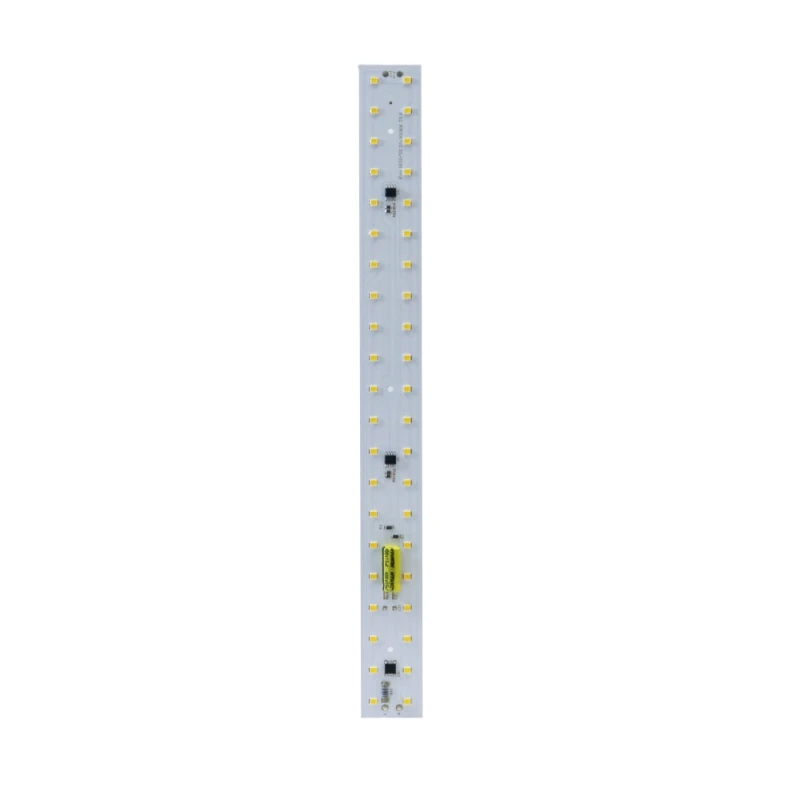

آشنایی با ساختار چیپ LED خطی DOB
فناوری DOB که مخفف Driver On Board است، به نوعی از طراحی چراغ LED اشاره دارد که مدار راه‌انداز روی همان مجموعه LED قرار گرفته است. در نتیجه، ساختار این محصولات با چراغ‌هایی که از درایور خارجی و جداگانه استفاده می‌کنند متفاوت خواهد بود. این روش طراحی می‌تواند به کاهش قطعات جداگانه و ایجاد ساختار جمع‌وجورتر در برخی محصولات روشنایی کمک کند.
در چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 30x3 میلی متر Anti Surge از نوع چیپ SMD DOB استفاده شده است. ساختار SMD به قرارگیری قطعات الکترونیکی روی سطح برد مربوط می‌شود و در محصولات روشنایی امکان طراحی فشرده و خطی را فراهم می‌کند.
این محصول برای اتصال مستقیم به مدار متناسب با مشخصات خود طراحی شده و نوع اتصال آن می‌تواند به صورت لحیم‌کاری یا استفاده از ترمینال فنری انجام شود. انتخاب روش اتصال به طراحی چراغ و نوع مونتاژ مورد نظر بستگی دارد.
مشخصات فنی چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC
| ویژگی | مشخصات |
|---|---|
| نوع محصول | چیپ LED DOB خطی |
| توان مصرفی | 30 وات |
| ولتاژ ورودی | 220 ولت AC |
| نوع چیپ | SMD DOB |
| رنگ نور | سفید مهتابی (Cool White) |
| شدت روشنایی | 3000 لومن |
| دمای رنگ | 6000 تا 6500 کلوین |
| ابعاد | طول 300 میلی‌متر، عرض 30 میلی‌متر |
| مدار محافظتی | دارای مدار آنتی‌شوک داخلی Anti Surge |
| نوع اتصال | لحیم‌کاری یا ترمینال فنری |
| جنس پایه | آلومینیوم با قابلیت دفع حرارت |
طراحی خطی 300 میلی‌متری برای نصب‌های متفاوت
یکی از تفاوت‌های اصلی این محصول با بسیاری از چیپ‌های LED معمول، فرم خطی آن است. طول 300 میلی‌متر در کنار عرض 30 میلی‌متر باعث شده سطح روشنایی به شکل کشیده در اختیار طراح قرار بگیرد. این ساختار می‌تواند برای چراغ‌هایی که فضای داخلی آن‌ها مستطیلی یا طولی است، کاربرد بیشتری داشته باشد.
در طراحی چراغ‌های خطی، فرم منبع نور می‌تواند روی نحوه توزیع نور در امتداد چراغ تأثیرگذار باشد. به همین دلیل این مدل برای افرادی که قصد ساخت یا تعمیر چراغ‌های باریک و کشیده دارند، گزینه‌ای قابل بررسی است.
پیش از خرید بهتر است فضای نصب دقیقاً اندازه‌گیری شود. طول 300 میلی‌متر و عرض 30 میلی‌متر باید با ابعاد قاب یا محفظه چراغ هماهنگ باشد و فضای لازم برای اتصالات نیز در نظر گرفته شود.
توان 30 وات در کنار روشنایی 3000 لومن
توان مصرفی این محصول 30 وات و شدت روشنایی اعلام‌شده برای آن 3000 لومن است. این دو مشخصه اطلاعات متفاوتی را درباره عملکرد محصول بیان می‌کنند. توان به میزان مصرف الکتریکی مربوط است، در حالی که لومن مقدار شار نوری اعلام‌شده را نشان می‌دهد.
در هنگام طراحی یک چراغ، بهتر است این دو مشخصه به همراه ابعاد، دمای رنگ و شرایط نصب بررسی شوند. میزان نور مورد نیاز هر پروژه به نوع محیط، ارتفاع نصب، فاصله منبع نور از سطح و طراحی نهایی چراغ بستگی دارد.
در نتیجه، نمی‌توان تنها بر اساس توان 30 وات درباره مناسب بودن چیپ برای تمام کاربردها تصمیم گرفت. بهتر است نیاز نوری پروژه با مشخصات اعلام‌شده محصول مقایسه شود.
نور سفید مهتابی Cool White با دمای رنگ 6000 تا 6500 کلوین
رنگ نور این مدل سفید مهتابی یا Cool White است و دمای رنگ آن در محدوده 6000 تا 6500 کلوین قرار دارد. این محدوده از دمای رنگ در دسته نورهای سرد قرار می‌گیرد و ظاهر روشن و سفیدتری نسبت به نورهای گرم ایجاد می‌کند.
نور سفید مهتابی در محیط‌هایی که روشنایی سرد و شفاف مورد نظر است، کاربرد دارد. می‌توان از چنین منبع نوری در طراحی چراغ‌های کارگاهی، روشنایی عمومی، تجهیزات فروشگاهی، فضاهای خدماتی و برخی پروژه‌های سفارشی استفاده کرد.
البته انتخاب دمای رنگ کاملاً به نوع کاربری بستگی دارد. برای محیط‌هایی که نور گرم و زرد مورد نیاز است، باید محصولی با دمای رنگ پایین‌تر انتخاب شود؛ اما اگر هدف ایجاد نور سفید و سرد باشد، محدوده 6000 تا 6500 کلوین این محصول با چنین کاربردی هماهنگ است.
مدار Anti Surge داخلی چه اهمیتی دارد؟
یکی از ویژگی‌های مهم این محصول، دارا بودن مدار آنتی‌شوک داخلی است. عبارت Anti Surge به مدار یا سازوکار محافظتی در برابر شوک‌ها و جهش‌های ناگهانی ولتاژ در محدوده طراحی‌شده اشاره دارد. وجود چنین مداری در ساختار محصول می‌تواند به عنوان یکی از مشخصات مهم آن در زمان انتخاب چیپ مورد توجه قرار گیرد.
مدار محافظتی داخلی باعث می‌شود بخشی از حفاظت مورد نیاز در ساختار خود محصول در نظر گرفته شده باشد. با این حال، وجود Anti Surge به معنی بی‌نیازی کامل از رعایت اصول ایمنی، استفاده از تجهیزات حفاظتی یا طراحی صحیح مدار برق نیست.
در یک سیستم روشنایی استاندارد، کیفیت اتصالات، وضعیت برق ورودی، عایق‌کاری و سایر تجهیزات مدار نیز باید مورد توجه قرار گیرند. بنابراین Anti Surge را باید یکی از ویژگی‌های محصول دانست، نه جایگزینی برای طراحی ایمن کل سیستم.

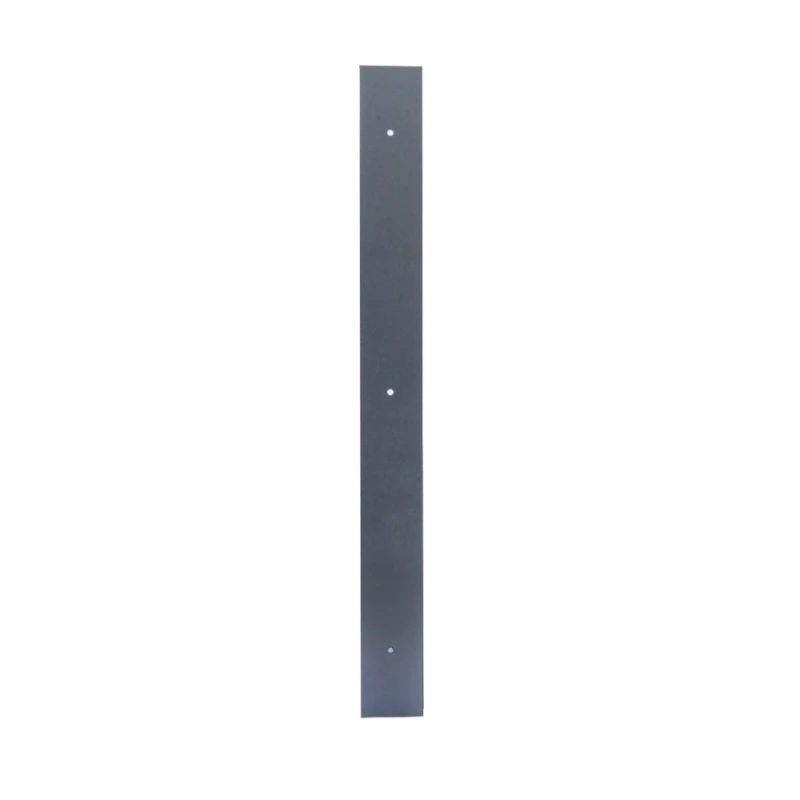

پایه آلومینیومی و نقش آن در دفع گرما
در یک چیپ LED با توان 30 وات، کنترل دما اهمیت زیادی دارد. پایه این محصول از آلومینیوم با قابلیت دفع حرارت ساخته شده است و این ویژگی در طراحی آن مورد توجه قرار گرفته است. آلومینیوم به دلیل ویژگی‌های حرارتی خود در بسیاری از تجهیزات روشنایی به عنوان بخشی از مسیر انتقال گرما مورد استفاده قرار می‌گیرد.
با وجود پایه آلومینیومی، نحوه نصب همچنان اهمیت دارد. قرار گرفتن صحیح چیپ روی سطح مناسب و ایجاد مسیر انتقال حرارت می‌تواند به مدیریت بهتر گرمای تولیدشده کمک کند. اگر چراغ در یک محفظه کاملاً بسته نصب می‌شود، طراحی تهویه و انتقال حرارت باید متناسب با شرایط کاری انجام شود.
بهتر است هنگام ساخت چراغ، سیستم حرارتی را همزمان با انتخاب چیپ طراحی کنید. این موضوع در چیپ‌های پرتوان اهمیت بیشتری دارد و نباید به مرحله پایانی مونتاژ موکول شود.
روش‌های اتصال؛ لحیم‌کاری یا ترمینال فنری
این مدل قابلیت اتصال از طریق لحیم‌کاری یا ترمینال فنری را دارد. وجود دو روش اتصال می‌تواند در زمان مونتاژ انعطاف بیشتری در اختیار سازنده قرار دهد. انتخاب روش مناسب به نوع چراغ، طراحی سیم‌کشی و مهارت فردی که عملیات نصب را انجام می‌دهد بستگی دارد.
لحیم‌کاری در پروژه‌هایی که اتصال ثابت و مونتاژ مستقیم روی برد مورد نظر است، می‌تواند مورد استفاده قرار گیرد. از طرف دیگر، ترمینال فنری می‌تواند برای برخی طراحی‌ها فرآیند اتصال را ساده‌تر کند.
در هر دو روش، اتصال باید به شکل مطمئن انجام شود. شل بودن سیم یا اتصال نامناسب می‌تواند باعث ایجاد مقاومت، گرم شدن محل اتصال و عملکرد ناپایدار چراغ شود.
چیپ 30 وات خطی برای چه پروژه‌هایی کاربرد دارد؟
فرم کشیده و طول 300 میلی‌متری این محصول، آن را برای پروژه‌هایی که منبع نور خطی نیاز دارند قابل استفاده می‌کند. از جمله کاربردهای قابل بررسی می‌توان به ساخت و تعمیر چراغ‌های خطی، طراحی تجهیزات روشنایی سفارشی و بازسازی برخی چراغ‌های LED اشاره کرد.
این مدل همچنین می‌تواند برای پروژه‌های DIY در زمینه نورپردازی مورد استفاده قرار گیرد؛ البته با توجه به ولتاژ 220 ولت AC، اجرای پروژه باید توسط فردی انجام شود که با کار با برق شهری آشنایی کافی دارد.
کاربرد دقیق محصول باید بر اساس شرایط پروژه تعیین شود. ابعاد، توان، نوع اتصال و نحوه دفع حرارت از جمله عواملی هستند که پیش از نصب باید بررسی شوند.
چرا ابعاد 300×30 میلی‌متر اهمیت دارد؟
در چراغ‌های خطی، فضای نصب معمولاً از دو جهت اهمیت دارد؛ هم باید طول کافی برای قرارگیری چیپ وجود داشته باشد و هم عرض قاب با عرض منبع نور هماهنگ باشد. این محصول با طول 300 میلی‌متر و عرض 30 میلی‌متر، برای طراحی‌هایی ساخته شده که چنین فضای خطی در اختیار دارند.
قبل از خرید بهتر است فضای داخلی چراغ اندازه‌گیری شود. علاوه بر ابعاد خود چیپ، محل عبور سیم‌ها و دسترسی به نقاط اتصال نیز باید در نظر گرفته شود. اگر چیپ درون قاب نصب می‌شود، فضای کافی برای دفع گرما نیز باید وجود داشته باشد.
تفاوت چیپ SMD DOB با ساختارهای دارای درایور جداگانه
در برخی چراغ‌های LED، چیپ‌های تولیدکننده نور و درایور به صورت دو بخش مجزا طراحی می‌شوند. در ساختار SMD DOB، مدار راه‌انداز روی برد محصول قرار گرفته و طراحی کلی مجموعه یکپارچه‌تر است.
این نوع ساختار می‌تواند برای چراغ‌هایی که محدودیت فضا دارند کاربردی باشد. در یک چراغ خطی، کاهش قطعات جداگانه می‌تواند طراحی داخلی را ساده‌تر کند. با این حال، باید توجه داشت که طراحی DOB نیز نیازمند رعایت اصول حرارتی و الکتریکی است.
بنابراین هنگام انتخاب بین انواع چیپ‌ها، نوع مدار باید در کنار توان، ولتاژ، ابعاد و شرایط نصب بررسی شود.
نکات مهم برای استفاده و نصب محصول
- قبل از نصب، مشخصات چیپ را با طراحی چراغ تطبیق دهید.
- از اتصال محصول به ولتاژی غیر از ولتاژ تعیین‌شده خودداری کنید.
- برای دفع مناسب گرما، شرایط نصب پایه آلومینیومی را در نظر بگیرید.
- طول 300 میلی‌متر و عرض 30 میلی‌متر را با فضای داخلی چراغ مقایسه کنید.
- اتصالات لحیم‌کاری یا ترمینال فنری را به شکل مطمئن اجرا کنید.
- از تماس مستقیم با قسمت‌های دارای ولتاژ جلوگیری کنید.
- پیش از تعمیر یا جابه‌جایی چیپ، برق ورودی را کاملاً قطع کنید.
- مدار Anti Surge را به عنوان بخشی از طراحی حفاظتی محصول در نظر بگیرید، نه جایگزین تمام تجهیزات ایمنی.
اهمیت طراحی حرارتی در یک چراغ LED خطی
یکی از اشتباهات رایج در ساخت چراغ LED این است که تمام تمرکز روی توان و روشنایی قرار بگیرد و انتقال حرارت نادیده گرفته شود. چیپ 30 وات هنگام کار گرما تولید می‌کند و این گرما باید مسیر مناسبی برای انتقال به محیط داشته باشد.
پایه آلومینیومی محصول برای کمک به دفع حرارت طراحی شده است، اما نتیجه نهایی به نحوه نصب نیز وابسته خواهد بود. قرار گرفتن مناسب روی سطح انتقال‌دهنده گرما و فراهم بودن فضای مناسب اطراف چراغ می‌تواند در مدیریت حرارت نقش داشته باشد.
اگر چراغ داخل یک قاب بسته قرار می‌گیرد، باید از ابتدا بررسی شود که شرایط حرارتی برای توان 30 وات مناسب است. طراحی صحیح بدنه و مسیر انتقال گرما بخش مهمی از ساخت یک چراغ LED قابل استفاده است.
نکات انتخاب چیپ برای تعمیر چراغ LED
هنگام تعویض چیپ یک چراغ قدیمی، ابتدا باید مشخصات قطعه قبلی بررسی شود. اگر چراغ برای یک چیپ خاص با ابعاد و توان مشخص طراحی شده باشد، جایگزین کردن آن با محصولی متفاوت بدون بررسی مدار می‌تواند نتیجه مطلوبی نداشته باشد.
برای انتخاب این مدل باید توان 30 وات، ورودی 220 ولت AC، ساختار SMD DOB، ابعاد 300×30 میلی‌متر، رنگ نور سفید مهتابی، دمای رنگ 6000 تا 6500 کلوین و وجود مدار Anti Surge بررسی شوند.
همچنین نوع اتصال نیز اهمیت دارد. اگر طراحی چراغ برای ترمینال فنری آماده شده باشد، این ویژگی محصول می‌تواند فرآیند نصب را ساده‌تر کند. در پروژه‌های دیگر ممکن است لحیم‌کاری روش مناسب‌تری باشد.
بررسی کاربرد نور 3000 لومن در پروژه‌های روشنایی
مقدار روشنایی اعلام‌شده برای این محصول 3000 لومن است. این مقدار باید در زمان طراحی چراغ در کنار شرایط محیط و نحوه توزیع نور بررسی شود. لومن میزان شار نوری را بیان می‌کند، اما شکل تابش و نحوه قرارگیری منبع نور نیز روی نتیجه نهایی تأثیر دارد.
در یک چراغ خطی، توزیع نور در امتداد طول محصول می‌تواند با توجه به قاب و پوشش نهایی تغییر کند. به همین دلیل اگر قرار است این چیپ در یک چراغ سفارشی استفاده شود، طراحی اپتیکی و شکل بدنه نیز باید در نظر گرفته شود.
مزایای اصلی چیپ LED DOB سفید مهتابی 30 وات
- توان 30 وات: مناسب برای پروژه‌های روشنایی سازگار با این سطح توان.
- ولتاژ 220 ولت AC: قابل استفاده در طراحی‌های متناسب با برق شهری.
- ساختار SMD DOB: طراحی یکپارچه‌تر چیپ و مدار راه‌انداز.
- روشنایی 3000 لومن: میزان شار نوری اعلام‌شده برای محصول.
- نور سفید مهتابی: مناسب برای پروژه‌هایی با نیاز به Cool White.
- دمای رنگ 6000 تا 6500 کلوین: ارائه نور در محدوده سفید سرد.
- مدار Anti Surge داخلی: وجود مدار آنتی‌شوک در ساختار محصول.
- پایه آلومینیومی: دارای قابلیت دفع حرارت.
- دو روش اتصال: امکان لحیم‌کاری یا استفاده از ترمینال فنری.
- طراحی خطی: طول 300 میلی‌متری برای پروژه‌هایی با فضای کشیده.
این چیپ برای چه کسانی انتخاب مناسبی است؟
این محصول می‌تواند برای تعمیرکاران چراغ LED، سازندگان تجهیزات روشنایی، تولیدکنندگان چراغ‌های خطی و افرادی که پروژه‌های سفارشی نورپردازی اجرا می‌کنند کاربرد داشته باشد. فرم خطی و ابعاد مشخص آن به سازنده اجازه می‌دهد پیش از مونتاژ، فضای مورد نیاز را دقیق‌تر طراحی کند.
همچنین وجود مدار Anti Surge داخلی و قابلیت اتصال از طریق لحیم‌کاری یا ترمینال فنری، از ویژگی‌هایی هستند که می‌توانند هنگام طراحی یا تعمیر مورد توجه قرار گیرند.
البته در پروژه‌های خانگی و DIY، کار با برق 220 ولت باید با احتیاط کامل انجام شود و در صورت نداشتن دانش کافی، نصب به متخصص سپرده شود.
چرا مشخصات فنی را قبل از خرید بررسی کنیم؟
قطعات LED از نظر توان، ولتاژ، ابعاد، رنگ نور و نوع مدار تفاوت‌های زیادی دارند. حتی دو محصول با ظاهر مشابه ممکن است برای مدارهای متفاوتی طراحی شده باشند. به همین دلیل بررسی مشخصات پیش از خرید از اهمیت بالایی برخوردار است.
در این مدل، اطلاعاتی مانند توان 30 وات، ورودی 220 ولت AC، روشنایی 3000 لومن، دمای رنگ 6000 تا 6500 کلوین، ابعاد 300×30 میلی‌متر و ساختار SMD DOB مشخص شده‌اند. این اطلاعات به کاربر کمک می‌کنند تا محصول را با نیاز واقعی پروژه مقایسه کند.
جمع‌بندی مشخصات چیپ LED خطی Anti Surge
چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 30x3 میلی متر Anti Surge یک چیپ LED خطی با ساختار SMD DOB است که توان مصرفی آن 30 وات بوده و با ورودی 220 ولت AC کار می‌کند. این محصول نور سفید مهتابی Cool White با دمای رنگ 6000 تا 6500 کلوین تولید می‌کند و شدت روشنایی اعلام‌شده آن 3000 لومن است.
طول 300 میلی‌متر و عرض 30 میلی‌متر، فرم خطی و کشیده‌ای برای محصول ایجاد کرده است. پایه آلومینیومی با قابلیت دفع حرارت، مدار آنتی‌شوک داخلی و امکان اتصال از طریق لحیم‌کاری یا ترمینال فنری نیز از دیگر ویژگی‌های این مدل هستند.
در هنگام نصب، توجه به دفع حرارت، سازگاری ولتاژ، کیفیت اتصالات و ایمنی برق شهری ضروری است. اگر مشخصات محصول با طراحی چراغ شما هماهنگ باشد، این مدل می‌تواند برای ساخت، تعمیر و بازسازی تجهیزات روشنایی خطی مورد استفاده قرار گیرد.
خرید چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 30x3 میلی متر Anti Surge از تهران گرولایت
برای خرید چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 30x3 میلی متر Anti Surge از تهران گرولایت، ابتدا مشخصات فنی محصول را با نیاز پروژه خود مقایسه کنید. این مدل با توان 30 وات، ورودی 220 ولت AC، ساختار SMD DOB، نور سفید مهتابی Cool White، روشنایی 3000 لومن، دمای رنگ 6000 تا 6500 کلوین، ابعاد طول 300 و عرض 30 میلی‌متر، مدار Anti Surge داخلی، پایه آلومینیومی و امکان اتصال با لحیم‌کاری یا ترمینال فنری ارائه می‌شود.
