چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC با ابعاد 60×60 میلی‌متر، یک منبع نور کاربردی برای ساخت، تعمیر و جایگزینی قطعات انواع چراغ‌های LED است. این چیپ با تولید نور سفید مهتابی، روشنایی مناسب و یکنواختی ایجاد می‌کند و برای استفاده در چراغ‌های سقفی، پنل‌های LED، لامپ‌های روشنایی و پروژه‌های مختلف نورپردازی گزینه‌ای مناسب محسوب می‌شود. فناوری DOB یا Driver On Board باعث قرارگیری بخش LED و مدار راه‌انداز در یک ساختار یکپارچه شده و طراحی و نصب آن را در تجهیزات روشنایی ساده‌تر می‌کند. توان 30 وات و قابلیت کار با ولتاژ 220 ولت AC، امکان استفاده از این چیپ را در بسیاری از تجهیزات متصل به برق شهری فراهم می‌سازد. ابعاد 60×60 میلی‌متر نیز فضای مناسبی برای نصب در قاب‌ها و بدنه‌های مختلف ایجاد می‌کند. این محصول انتخابی کاربردی برای تعمیرکاران، تولیدکنندگان چراغ و علاقه‌مندان به ساخت تجهیزات روشنایی LED است.
چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 60x60 میلی متر
اگر به دنبال یک منبع نور LED کم‌حجم با توان 30 وات هستید که بتواند بدون استفاده از درایور جداگانه به برق 220 ولت متصل شود، چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 60x60 میلی متر می‌تواند گزینه‌ای کاربردی برای ساخت، تعمیر و بهینه‌سازی انواع چراغ‌های LED باشد. این محصول از فناوری DOB یا Driver On Board استفاده می‌کند؛ به این معنا که بخش موردنیاز برای راه‌اندازی چیپ در ساختار خود ماژول قرار گرفته و در نتیجه برای استفاده از آن به یک درایور خارجی مجزا نیاز نیست.
توان مصرفی 30 وات در کنار شار نوری 2500 لومن، نور سفید مهتابی با دمای رنگ 6500 کلوین و ابعاد 60×60 میلی‌متر، این چیپ را به گزینه‌ای مناسب برای پروژه‌هایی تبدیل کرده است که در آن‌ها فضای نصب محدود بوده و در عین حال به روشنایی قابل توجه نیاز است. طراحی خازن‌دار و وجود قابلیت محافظت در برابر نوسانات ولتاژ نیز از ویژگی‌های مهم این مدل محسوب می‌شوند.
در ادامه، این محصول را از جنبه‌های مختلف بررسی می‌کنیم تا هنگام انتخاب چیپ LED برای ساخت یا تعمیر چراغ، دید دقیق‌تری نسبت به مشخصات و کاربرد آن داشته باشید.
DOB در این چیپ LED چه مفهومی دارد؟
عبارت DOB مخفف Driver On Board است. در ماژول‌های LED معمولی ممکن است برای روشن کردن چیپ‌های LED به یک درایور خارجی نیاز باشد؛ اما در ساختار DOB، مدار موردنیاز برای راه‌اندازی LED روی همان برد قرار می‌گیرد. به همین دلیل در مشخصات این محصول نیز عبارت «نیاز به درایور: ندارد» درج شده است.
این ساختار از نظر طراحی چراغ اهمیت زیادی دارد. زمانی که فضای داخلی قاب چراغ محدود باشد، حذف درایور خارجی می‌تواند به ساده‌تر شدن چیدمان قطعات کمک کند. همچنین در زمان تعمیر بعضی چراغ‌ها، استفاده از ماژول DOB می‌تواند روند جایگزینی بخش روشنایی را ساده‌تر کند.
البته نبود نیاز به درایور خارجی به معنی بی‌نیازی از رعایت اصول ایمنی نیست. این مدل برای ورودی 220VAC طراحی شده و هنگام نصب باید تمام نکات مربوط به کار با برق شهری رعایت شود.
مشخصات فنی چیپ LED DOB سفید مهتابی 30 وات
| ویژگی | مشخصات |
|---|---|
| توان مصرفی | 30 وات |
| ولتاژ ورودی | 220VAC |
| دمای رنگ | 6500 کلوین |
| شدت روشنایی | 2500 لومن |
| نوع LED | DOB |
| نوع طراحی | خازن‌دار |
| نوع چیپست | 2835 |
| ابعاد | 60×60 میلی‌متر |
| رنگ نور | سفید مهتابی |
| نیاز به درایور | ندارد |
| محافظ نوسانات ولتاژ | دارد |
توان 30 وات و شار نوری 2500 لومن
یکی از اولین مواردی که هنگام انتخاب یک چیپ LED باید بررسی شود، تناسب توان مصرفی با میزان روشنایی مورد انتظار است. این مدل با توان مصرفی 30 وات، شدت روشنایی اعلام‌شده برابر با 2500 لومن دارد. لومن واحدی برای بیان میزان شار نوری خروجی یک منبع نور است و کمک می‌کند محصولات مختلف را از نظر مقدار نور تولیدشده بهتر با یکدیگر مقایسه کنید.
البته میزان روشنایی نهایی یک چراغ فقط به خود چیپ وابسته نیست. نوع قاب، شکل پخش‌کننده نور، فاصله چیپ تا دیفیوزر، سطح بازتابنده و شرایط نصب می‌توانند روی نحوه توزیع نور تأثیر بگذارند. بنابراین اگر این ماژول را برای ساخت چراغ استفاده می‌کنید، بهتر است طراحی کلی چراغ را متناسب با محل استفاده انجام دهید.
توان 30 وات نیز باید در طراحی سیستم روشنایی مورد توجه قرار بگیرد. استفاده از این ماژول در چراغی که برای آن انتخاب شده است، باید همراه با توجه به شرایط حرارتی و طراحی مناسب بدنه انجام شود.
نور سفید مهتابی با دمای رنگ 6500 کلوین
دمای رنگ این محصول 6500K است و نور آن در محدوده سفید مهتابی قرار می‌گیرد. این نوع نور ظاهر سفید و سردتری نسبت به نورهای گرم دارد و در محیط‌هایی که روشنایی شفاف و سفید مورد توجه است، کاربرد زیادی پیدا می‌کند.
نور 6500 کلوین برای بسیاری از چراغ‌های عمومی، فضاهای کاری، محیط‌های خدماتی، کارگاه‌ها، انبارها و پروژه‌های روشنایی کاربردی انتخاب می‌شود. انتخاب دمای رنگ، با این حال، باید بر اساس نوع محیط و سلیقه کاربر انجام شود؛ زیرا همه فضاها به یک رنگ نور نیاز ندارند.
اگر هدف شما ایجاد نور سفید مهتابی و نسبتاً سرد در یک چراغ موجود است، این مشخصه یکی از نکات مهمی است که باید هنگام خرید در نظر بگیرید.
چیپست 2835؛ ساختاری متداول در فناوری LED
در ساختار این ماژول از چیپست 2835 استفاده شده است. عدد 2835 به ابعاد فیزیکی بسته‌بندی این خانواده از LEDها اشاره دارد و این نوع چیپ در محصولات روشنایی LED کاربرد گسترده‌ای دارد.
قرار گرفتن LEDهای 2835 در ساختار این ماژول باعث می‌شود محصول از نظر طراحی در گروه چیپ‌های رایج بازار قرار بگیرد. با این حال، برای ارزیابی عملکرد واقعی یک ماژول نباید فقط به نام چیپست توجه کرد و باید مجموعه مشخصات اعلام‌شده مانند توان، شار نوری، دمای رنگ و ساختار مدار را در کنار یکدیگر بررسی کرد.
برای خریدار، مهم‌ترین موضوع این است که چیپ انتخاب‌شده با نیاز پروژه مطابقت داشته باشد و شرایط نصب و استفاده آن نیز به شکل صحیح در نظر گرفته شود.
طراحی خازن‌دار چه اهمیتی دارد؟
یکی از مشخصات این محصول، طراحی خازن‌دار آن است. خازن یکی از اجزای مهم در مدارهای الکتریکی و الکترونیکی محسوب می‌شود و در ساختار مدار راه‌انداز ماژول نقش خود را دارد. قرار گرفتن اجزای موردنیاز در ساختار خود ماژول باعث می‌شود کاربر برای راه‌اندازی آن به یک درایور LED خارجی مجزا نیاز نداشته باشد.
این موضوع به‌خصوص هنگام جایگزینی ماژول یک چراغ می‌تواند مورد توجه قرار گیرد. در چنین شرایطی فضای داخلی چراغ و نحوه قرارگیری قطعات اهمیت زیادی پیدا می‌کند و استفاده از ماژولی که ساختار راه‌اندازی آن روی خود برد قرار گرفته است، می‌تواند طراحی داخلی را ساده‌تر کند.
محافظ نوسانات ولتاژ در چیپ LED DOB
این مدل دارای محافظ نوسانات ولتاژ است. وجود چنین قابلیتی در ماژول‌های متصل به برق شهری اهمیت دارد، زیرا نوسانات الکتریکی یکی از مواردی هستند که می‌توانند روی تجهیزات الکترونیکی اثر بگذارند.
البته وجود محافظ نوسانات به این معنا نیست که محصول باید در هر شرایط نامناسب برق شهری بدون توجه به سایر عوامل مورد استفاده قرار گیرد. کیفیت برق، شرایط سیم‌کشی، اتصالات و وضعیت کلی چراغ همچنان اهمیت دارند. بهتر است هنگام نصب، اتصالات کاملاً ایمن و استاندارد باشند.
این ویژگی را می‌توان یکی از نقاط قابل توجه محصول برای پروژه‌هایی دانست که در آن‌ها استفاده مستقیم از برق 220 ولت و حذف درایور خارجی مورد نظر است.
ابعاد 60×60 میلی‌متر؛ مناسب برای طراحی چراغ‌های جمع‌وجور

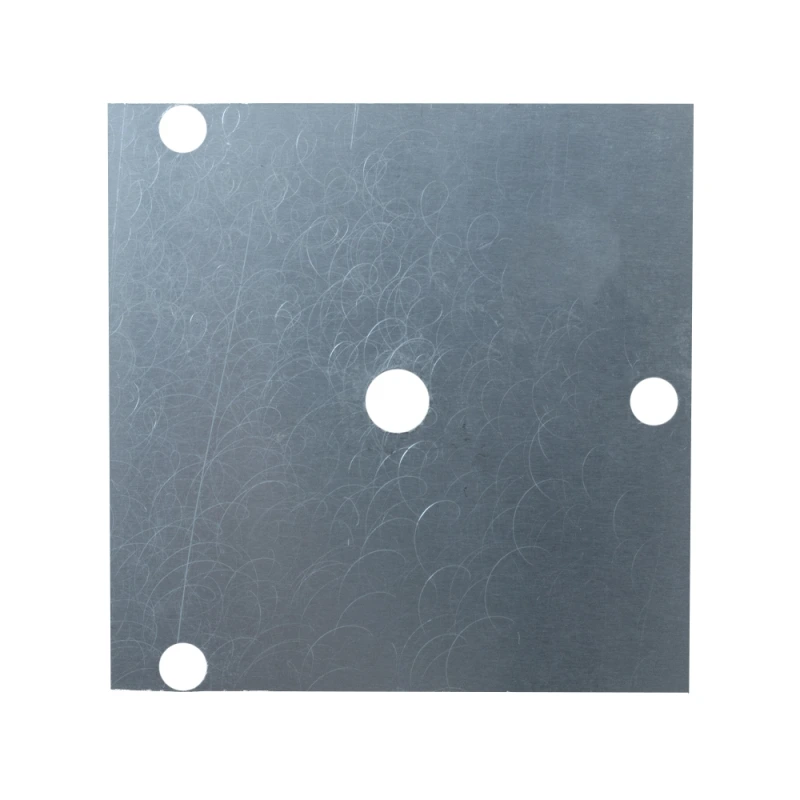

ابعاد این چیپ 60×60 میلی‌متر است. اندازه ماژول یکی از عوامل تعیین‌کننده در انتخاب آن برای یک چراغ یا پروژه روشنایی به شمار می‌رود. پیش از خرید بهتر است فضای داخلی چراغ، محل قرارگیری ماژول و نحوه اتصال آن را بررسی کنید تا از سازگاری ابعاد مطمئن شوید.
ابعاد نسبتاً جمع‌وجور این مدل باعث می‌شود بتوان از آن در طراحی‌هایی استفاده کرد که فضای کافی برای یک ماژول بزرگ‌تر ندارند. با این حال، هنگام طراحی چراغ نباید تنها به سطح اشغال‌شده توسط چیپ توجه کرد؛ فضای موردنیاز برای نصب، انتقال حرارت و ایمنی اتصالات نیز باید در نظر گرفته شود.
مدیریت حرارت؛ نکته‌ای که نباید هنگام نصب نادیده گرفته شود
LEDها علاوه بر تولید نور، مقداری گرما نیز تولید می‌کنند. در یک ماژول 30 واتی، توجه به دفع حرارت اهمیت ویژه‌ای دارد. بنابراین طراحی بدنه چراغ و محل نصب باید به شکلی باشد که شرایط حرارتی مناسب برای ماژول فراهم شود.
استفاده از بدنه یا سطح مناسب برای انتقال حرارت، قرار نگرفتن ماژول در فضای کاملاً بسته و توجه به تهویه چراغ، از مواردی هستند که می‌توانند در طراحی کلی مورد بررسی قرار گیرند. دمای بالای محیط و تجمع گرما در فضای داخلی چراغ می‌تواند شرایط کاری قطعات الکترونیکی را تحت تأثیر قرار دهد.
به همین دلیل، هنگام ساخت یک چراغ سفارشی با این چیپ، بهتر است مدیریت حرارت را از ابتدای مرحله طراحی در نظر بگیرید و آن را به بعد از نصب موکول نکنید.
این چیپ LED برای چه پروژه‌هایی قابل استفاده است؟
ترکیب توان 30 وات، نور سفید مهتابی 6500 کلوین، ابعاد 60×60 میلی‌متر و ساختار DOB باعث شده است این محصول بتواند در پروژه‌های مختلف روشنایی مورد استفاده قرار گیرد. یکی از کاربردهای آن، تعمیر چراغ‌های LED و جایگزینی ماژول آسیب‌دیده در چراغ‌هایی است که ابعاد و توان آن‌ها با مشخصات محصول هماهنگ باشد.
از سوی دیگر، افرادی که در زمینه ساخت چراغ فعالیت می‌کنند نیز می‌توانند این نوع ماژول را در طراحی محصولات روشنایی سفارشی بررسی کنند. چراغ‌های دست‌ساز، پروژه‌های روشنایی کارگاهی، برخی تجهیزات روشنایی عمومی و پروژه‌های DIY از جمله زمینه‌هایی هستند که می‌توانند با این محصول مورد بررسی قرار گیرند.
برای هر کاربرد، بهتر است مشخصات الکتریکی و ابعاد چراغ به‌صورت جداگانه بررسی شود. مهم‌ترین اصل این است که ماژول برای ولتاژ ورودی و شرایط کاری موردنظر مناسب باشد.
تفاوت این مدل با چیپ‌های نیازمند درایور خارجی
در یک سیستم LED معمولی، ممکن است درایور جداگانه وظیفه تنظیم و تأمین شرایط مناسب برای LEDها را بر عهده داشته باشد. در مدل DOB، مدار راه‌انداز در ساختار خود برد قرار گرفته است. بنابراین یکی از تفاوت‌های مهم این محصول، عدم نیاز آن به درایور خارجی است.
این تفاوت در پروژه‌هایی که فضای کمی در اختیار دارند می‌تواند اهمیت داشته باشد. به جای اینکه فضای جداگانه‌ای برای نصب درایور اختصاص داده شود، ساختار یکپارچه ماژول می‌تواند فرآیند طراحی را متفاوت کند.
با این حال، یکپارچه بودن مدار به معنی حذف الزامات ایمنی نیست. این ماژول مستقیماً با برق 220VAC سروکار دارد و نصب آن باید توسط فردی انجام شود که با اصول برق شهری و الزامات ایمنی آشنایی دارد.
نکات مهم قبل از خرید چیپ LED 30 وات
پیش از خرید، بهتر است چند ویژگی اصلی پروژه خود را مشخص کنید. نخستین مورد، ولتاژ ورودی است. این محصول برای 220VAC طراحی شده است، بنابراین نباید آن را مانند ماژول‌های 12 یا 24 ولت در نظر گرفت.
دومین مورد، ابعاد است. اندازه 60×60 میلی‌متر باید با فضای نصب چراغ مطابقت داشته باشد. سومین مورد نیز رنگ نور است. این مدل نور سفید مهتابی با دمای رنگ 6500K تولید می‌کند و اگر به نور گرم یا طبیعی نیاز دارید، باید محصول دیگری با دمای رنگ مناسب انتخاب شود.
توان 30 وات و شار نوری 2500 لومن نیز باید با نیاز روشنایی شما هماهنگ باشند. در نهایت، نوع نصب و شرایط حرارتی چراغ را بررسی کنید تا ماژول در محیطی متناسب با طراحی آن قرار بگیرد.
چرا مشخصات فنی را قبل از جایگزینی بررسی کنیم؟
در تعمیر چراغ‌های LED، صرفاً یکسان بودن اندازه ظاهری دو ماژول کافی نیست. ممکن است دو چیپ ابعاد مشابهی داشته باشند اما از نظر توان، ولتاژ ورودی، رنگ نور یا ساختار مدار متفاوت باشند. استفاده از قطعه‌ای که مشخصات آن با چراغ سازگار نیست، می‌تواند باعث عملکرد نامناسب سیستم شود.
در این مدل، مواردی مانند 30 وات بودن، ورودی 220VAC، نور 6500K، شار نوری 2500 لومن، چیپست 2835، ساختار DOB و ابعاد 60×60 میلی‌متر باید هنگام انتخاب مورد توجه قرار بگیرند.
ایمنی هنگام کار با چیپ DOB 220 ولت
از آنجا که این محصول مستقیماً برای برق 220 ولت AC طراحی شده است، هنگام نصب یا تعمیر باید نکات ایمنی برق شهری رعایت شود. پیش از هرگونه کار روی چراغ، برق ورودی باید قطع باشد و اتصالات نیز با روش مناسب و ایمن انجام شوند.
همچنین نباید این ماژول را بدون توجه به مشخصات آن به منبع تغذیه‌ای با ولتاژ متفاوت متصل کرد. برای افرادی که تخصص کافی در زمینه برق شهری ندارند، انجام نصب توسط تکنسین یا فرد متخصص انتخاب مطمئن‌تری است.
جمع‌بندی مشخصات و کاربرد محصول
چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 60x60 میلی متر یک ماژول LED با توان 30 وات، ولتاژ ورودی 220VAC و شار نوری 2500 لومن است که نور سفید مهتابی با دمای رنگ 6500 کلوین ارائه می‌دهد. استفاده از ساختار DOB باعث شده است برای راه‌اندازی آن به درایور خارجی جداگانه نیاز نباشد.
چیپست 2835، طراحی خازن‌دار، محافظ نوسانات ولتاژ و ابعاد 60×60 میلی‌متر از دیگر مشخصات این محصول هستند. ترکیب این ویژگی‌ها می‌تواند آن را برای ساخت یا تعمیر انواع چراغ‌های LED که از نظر ابعاد، توان و ولتاژ با محصول سازگاری دارند، مناسب کند.
اگر قصد خرید این محصول را دارید، بهتر است قبل از انتخاب نهایی، فضای نصب، توان موردنیاز، رنگ نور موردنظر، نوع تغذیه و شرایط حرارتی چراغ خود را بررسی کنید. این بررسی ساده کمک می‌کند ماژول انتخاب‌شده با پروژه شما هماهنگ باشد و از انتخاب قطعه نامتناسب جلوگیری شود.
خرید چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 60x60 میلی متر از تهران گرولایت
برای خرید چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 60x60 میلی متر می‌توانید مشخصات فنی محصول را در تهران گرولایت بررسی کنید. این مدل با توان 30 وات، ورودی 220VAC، نور سفید مهتابی 6500K، شار نوری 2500 لومن، چیپست 2835، ساختار DOB، طراحی خازن‌دار و محافظ نوسانات ولتاژ ارائه می‌شود. پیش از ثبت سفارش، تطبیق ولتاژ، ابعاد و توان ماژول با چراغ یا پروژه موردنظر خود را در نظر بگیرید تا انتخاب نهایی با نیاز شما هماهنگ باشد.
