چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 80x50 میلی متر Anti Surge
چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 80x50 میلی متر Anti Surge یک ماژول روشنایی پرقدرت و کم‌حجم برای ساخت، تعمیر و ارتقای انواع چراغ‌های LED است که با ورودی مستقیم 220 ولت AC کار می‌کند و برای استفاده از آن نیازی به درایور خارجی وجود ندارد. این ویژگی باعث می‌شود طراحی مدار روشنایی ساده‌تر شود و فضای کمتری برای تجهیزات جانبی مورد نیاز باشد. توان 30 وات در کنار 36 عدد چیپ LED، نور سفید مهتابی و مدار محافظتی Anti Surge، این ماژول را به گزینه‌ای کاربردی برای پروژه‌هایی تبدیل کرده است که به روشنایی قابل توجه در ابعاد فیزیکی محدود نیاز دارند.
یکی از ویژگی‌های مهم این مدل، وجود مدار محافظتی Anti Surge به همراه کنترل دما است. مدارهای LED که مستقیماً با برق شهر کار می‌کنند، باید در برابر شرایط نامناسب ورودی و افزایش ناگهانی ولتاژ تا حد طراحی خود محافظت شوند. وجود این بخش در ساختار ماژول، در کنار رعایت اصول صحیح نصب و دفع حرارت، به استفاده مطمئن‌تر از چیپ کمک می‌کند. البته این مدار به معنای بی‌نیازی از رعایت نکات ایمنی برق شهر یا حذف سیستم خنک‌کاری نیست و برای عملکرد مناسب، نصب صحیح روی هیت‌سینک اهمیت زیادی دارد.

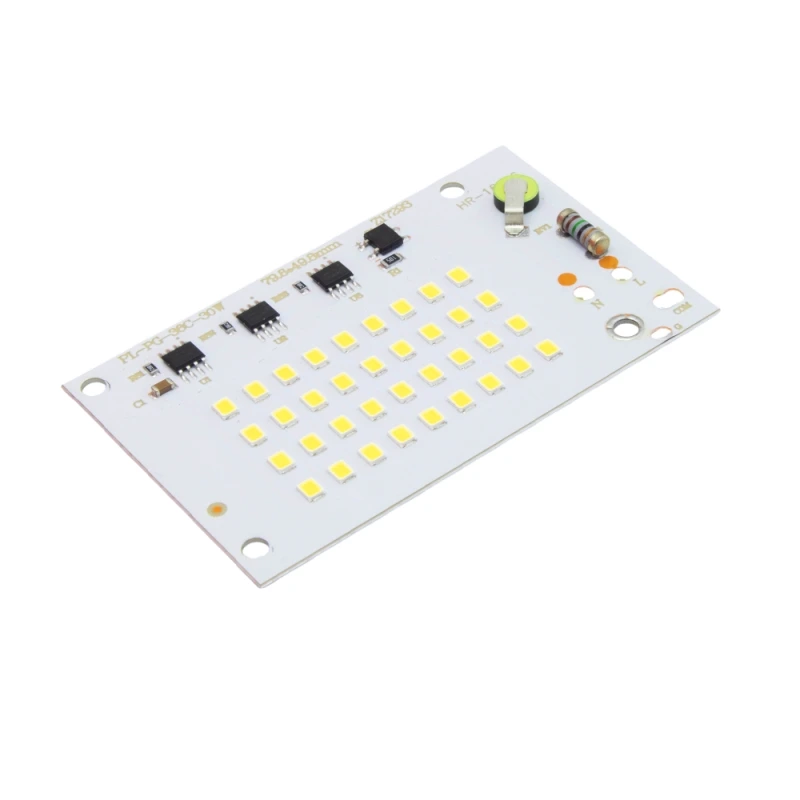

معرفی ساختار چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC
فناوری DOB یا Driver On Board به ساختاری گفته می‌شود که بخش مربوط به راه‌اندازی LED روی همان برد قرار گرفته است. در نتیجه برخلاف بسیاری از چراغ‌های LED قدیمی که به یک درایور جداگانه نیاز دارند، در این ساختار اتصال ورودی برق به ماژول ساده‌تر انجام می‌شود. در چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 80x50 میلی متر Anti Surge نیز درایور خارجی مورد نیاز نیست و مدار مورد نیاز برای راه‌اندازی در ساختار خود ماژول قرار دارد.
این نوع طراحی برای ساخت چراغ‌های سفارشی، تعمیر چراغ‌های LED و تولید تجهیزات روشنایی در ابعاد مختلف اهمیت زیادی دارد. حذف درایور خارجی علاوه بر کاهش تعداد قطعات جانبی، فضای مورد نیاز داخل بدنه چراغ را نیز کمتر می‌کند. به همین دلیل می‌توان از این نوع ماژول در پروژه‌هایی استفاده کرد که طراح قصد دارد ساختار چراغ را ساده، جمع‌وجور و کم‌قطعه نگه دارد.
توان 30 وات برای روشنایی کاربردی
توان مصرفی این ماژول برابر با 30 وات است. این مقدار توان برای بسیاری از چراغ‌های خانگی، کارگاهی، فروشگاهی و پروژه‌های ساخت چراغ سفارشی، محدوده‌ای مناسب ایجاد می‌کند. ترکیب توان 30 وات با 36 عدد چیپ LED باعث می‌شود انرژی الکتریکی در مجموعه‌ای از منابع نوری توزیع شود و سطح روشنایی مناسبی برای استفاده‌های مختلف ایجاد شود.
در انتخاب یک ماژول LED، صرفاً توجه به عدد توان کافی نیست. نوع LED، طراحی مدار، شرایط حرارتی، کیفیت منبع تغذیه داخلی، نحوه انتقال گرما و نوع بدنه چراغ نیز روی نتیجه نهایی اثر می‌گذارند. بنابراین هنگام استفاده از چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 80x50 میلی متر Anti Surge باید مجموعه مشخصات فنی را در کنار یکدیگر در نظر گرفت.
نور سفید مهتابی؛ مناسب برای روشنایی شفاف و واضح
رنگ نور این مدل سفید مهتابی یا Cool White است. نور سفید مهتابی معمولاً برای فضاهایی انتخاب می‌شود که وضوح دید و نمایش شفاف‌تر محیط اهمیت دارد. برخلاف نورهای گرم که فضای بصری زردتر و آرام‌تری ایجاد می‌کنند، نور سفید مهتابی ظاهر روشن‌تر و خنثی‌تری دارد و برای چراغ‌های عمومی، محیط‌های کاری، کارگاه‌ها، فروشگاه‌ها و بسیاری از فضاهای کاربردی مورد توجه قرار می‌گیرد.
انتخاب رنگ نور باید بر اساس نوع استفاده انجام شود. اگر هدف از ساخت چراغ، ایجاد روشنایی واضح برای میز کار، محیط فنی، فضای خدماتی یا محیطی باشد که تشخیص جزئیات اهمیت دارد، رنگ سفید مهتابی می‌تواند انتخاب مناسبی باشد. به همین دلیل چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 80x50 میلی متر Anti Surge می‌تواند برای پروژه‌هایی که به نور روشن و نسبتاً خنثی نیاز دارند، مورد استفاده قرار گیرد.
مزیت کارکرد مستقیم با برق 220 ولت AC
یکی از مهم‌ترین مشخصات این محصول، ولتاژ ورودی 220VAC است. این ویژگی یعنی ماژول برای اتصال به برق متناوب شهری طراحی شده و برخلاف مدل‌های DC، برای کارکرد خود به یک منبع تغذیه DC خارجی نیاز ندارد. وجود مدار DOB روی برد، بخش راه‌اندازی LED را در خود ماژول قرار داده است.
نبود نیاز به درایور خارجی می‌تواند روند ساخت چراغ را ساده‌تر کند. در پروژه‌هایی که فضای داخلی محدود است، حذف یک قطعه جداگانه می‌تواند آزادی بیشتری برای طراحی بدنه ایجاد کند. همچنین تعداد اتصالات و قطعات مجزا کمتر می‌شود و طراحی نهایی می‌تواند مرتب‌تر باشد.
با وجود این مزیت، باید توجه داشت که ورودی 220 ولت AC خطر برق‌گرفتگی دارد. نصب این ماژول باید توسط فرد آشنا با اصول برق انجام شود و تمام قسمت‌های دارای ولتاژ شهری باید به شکل مناسب عایق و محافظت شوند. ماژول نباید در شرایطی نصب شود که قسمت‌های برق‌دار بدون حفاظت در دسترس قرار داشته باشند.
مدار Anti Surge و کنترل دما چه نقشی دارد؟
یکی از تفاوت‌های مهم این مدل، استفاده از مدار محافظتی Anti Surge + کنترل دما است. در سیستم‌های روشنایی، نوسانات و جهش‌های لحظه‌ای ولتاژ می‌توانند فشار بیشتری به مدار وارد کنند. طراحی مدار محافظتی با هدف کاهش اثر برخی شرایط نامطلوب ورودی انجام می‌شود و می‌تواند به پایداری بهتر مجموعه کمک کند.
کنترل دما نیز اهمیت زیادی دارد، زیرا عملکرد LED با شرایط حرارتی ارتباط مستقیم دارد. افزایش بیش از اندازه دمای چیپ می‌تواند روی عملکرد و طول عمر قطعات اثر منفی بگذارد. به همین دلیل طراحی این محصول تنها به مدار الکتریکی محدود نشده و موضوع مدیریت حرارت نیز در نظر گرفته شده است.
البته وجود مدار کنترل دما جایگزین هیت‌سینک مناسب نیست. این نکته در هنگام نصب چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 80x50 میلی متر Anti Surge بسیار مهم است. برای رسیدن به عملکرد مطلوب، گرمای تولیدشده باید از سطح ماژول به محیط منتقل شود.
اهمیت استفاده از هیت‌سینک برای ماژول 30 وات
طبق مشخصات این محصول، استفاده از هیت‌سینک الزامی است. هر LED پرقدرت بخشی از انرژی الکتریکی را به گرما تبدیل می‌کند و در توان 30 وات، مدیریت حرارتی اهمیت ویژه‌ای دارد. اگر ماژول بدون سیستم دفع حرارت مناسب در یک فضای بسته نصب شود، دمای کاری می‌تواند افزایش پیدا کند و شرایط مطلوب عملکرد LED از بین برود.
هیت‌سینک مناسب باید سطح تماس خوبی با پشت ماژول داشته باشد تا انتقال حرارت مؤثر انجام شود. همچنین اندازه، جنس، طراحی پره‌ها و شرایط گردش هوا باید متناسب با توان چراغ انتخاب شوند. قرار دادن ماژول روی یک سطح فلزی کوچک بدون در نظر گرفتن توان دفع حرارت آن، لزوماً به معنای خنک‌کاری مناسب نیست.
نکات مهم هنگام نصب روی هیت‌سینک
سطح تماس میان ماژول و هیت‌سینک باید تا حد امکان صاف و تمیز باشد. استفاده از مواد انتقال حرارت مناسب نیز می‌تواند به کاهش مقاومت حرارتی میان دو سطح کمک کند. پس از نصب باید اطمینان حاصل شود که هیت‌سینک در محیطی قرار گرفته که امکان تبادل گرما با هوای اطراف وجود دارد.
اگر قرار است چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 80x50 میلی متر Anti Surge داخل بدنه چراغ قرار گیرد، طراحی بدنه باید به شکلی باشد که گرمای تولیدشده در اطراف ماژول حبس نشود. وجود فضای مناسب برای گردش هوا می‌تواند نقش مهمی در کنترل دمای کاری داشته باشد.
ابعاد 80x50 میلی متر و کاربرد آن در طراحی چراغ

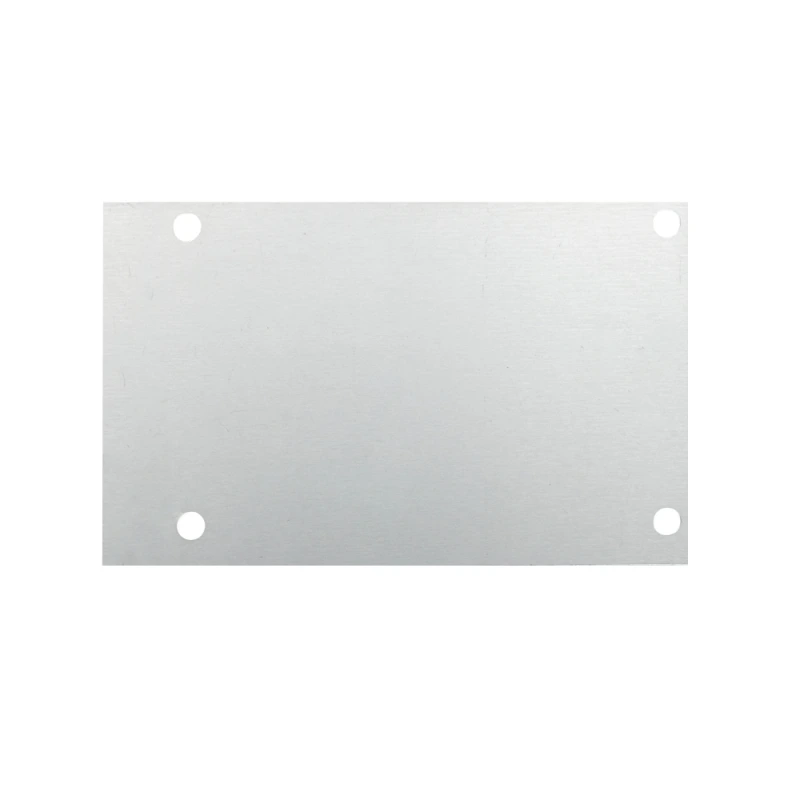

ابعاد این ماژول 80x50 میلی‌متر است. این اندازه برای طراحی چراغ‌های مستطیلی، پنل‌های کوچک، چراغ‌های سفارشی و برخی پروژه‌های تعمیراتی می‌تواند کاربردی باشد. فرم مستطیلی ماژول باعث می‌شود بتوان آن را در بسیاری از بدنه‌های چراغ که فضای داخلی کشیده یا مستطیلی دارند، جای‌گذاری کرد.
پیش از خرید یا نصب باید ابعاد داخلی بدنه چراغ و فضای اختصاص‌یافته برای هیت‌سینک بررسی شود. تنها توجه به اندازه خود برد کافی نیست؛ هیت‌سینک و فضای لازم برای انتقال حرارت نیز باید در طراحی لحاظ شوند.
36 عدد چیپ LED در ساختار ماژول
در این مدل از 36 عدد چیپ LED استفاده شده است. قرار گرفتن چندین چیپ روی یک ماژول به توزیع نور در سطح برد کمک می‌کند و باعث می‌شود منبع روشنایی به یک نقطه بسیار کوچک محدود نباشد. چنین ساختاری برای طراحی چراغ‌هایی که نیاز به سطح تابش گسترده‌تری دارند، می‌تواند مفید باشد.
تعداد LEDها به تنهایی معیار تعیین کیفیت یک ماژول نیست، اما در کنار توان مصرفی، طراحی مدار، رنگ نور و سیستم مدیریت حرارت، اطلاعات مناسبی برای شناخت ساختار محصول در اختیار کاربر قرار می‌دهد. در این مدل، 36 چیپ در کنار توان 30 وات و طراحی DOB قرار گرفته‌اند تا یک ماژول روشنایی یکپارچه ایجاد شود.
کاربردهای چیپ LED DOB سفید مهتابی 30 وات
چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 80x50 میلی متر Anti Surge می‌تواند در طیف مختلفی از پروژه‌های روشنایی مورد استفاده قرار گیرد. یکی از کاربردهای رایج این نوع ماژول، ساخت چراغ سفارشی است. زمانی که بدنه چراغ از قبل طراحی شده اما منبع نور مناسب در دسترس نیست، استفاده از یک ماژول آماده می‌تواند روند ساخت را ساده‌تر کند.
- ساخت چراغ LED سفارشی
- تعمیر و بازسازی برخی چراغ‌های LED
- ساخت چراغ‌های کارگاهی و فنی
- استفاده در برخی چراغ‌های فروشگاهی
- پروژه‌های روشنایی DIY
- ارتقای چراغ‌های قدیمی با فناوری LED
- ساخت چراغ‌های مستطیلی و کم‌حجم
- استفاده در پروژه‌های تولیدی و نمونه‌سازی
انتخاب نهایی باید بر اساس توان مورد نیاز، فضای نصب، شرایط محیطی، طراحی هیت‌سینک و ساختار بدنه چراغ انجام شود. برای محیط‌هایی که رطوبت، گردوغبار یا دمای محیط بالایی دارند نیز باید علاوه بر مشخصات خود ماژول، شرایط حفاظتی بدنه چراغ در نظر گرفته شود.
مشخصات فنی چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC
| مشخصه | مقدار |
|---|---|
| نام محصول | چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 80x50 میلی متر Anti Surge |
| توان مصرفی | 30 وات |
| ولتاژ ورودی | 220VAC |
| نوع ساختار | DOB |
| نیاز به درایور خارجی | ندارد |
| رنگ نور | سفید مهتابی (Cool White) |
| ابعاد | 80x50 میلی‌متر |
| تعداد چیپ | 36 عدد |
| مدار محافظتی | Anti Surge + کنترل دما |
| نیاز به هیت‌سینک | دارد |
چرا طراحی DOB برای پروژه‌های روشنایی کاربردی است؟
در چراغ‌هایی که از ساختار سنتی LED استفاده می‌کنند، معمولاً باید بین ماژول LED و برق ورودی یک درایور مناسب قرار گیرد. این درایور می‌تواند فضای قابل توجهی را داخل بدنه چراغ اشغال کند. در ساختار DOB، بخش راه‌اندازی روی خود برد قرار گرفته و در نتیجه محصول نهایی از نظر تعداد قطعات جانبی ساده‌تر می‌شود.
برای سازنده چراغ، این موضوع می‌تواند فرآیند طراحی را آسان‌تر کند. زمانی که فضای داخلی محدود است، استفاده از چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 80x50 میلی متر Anti Surge امکان طراحی جمع‌وجورتری را فراهم می‌کند. با این حال، کاهش قطعات جانبی نباید باعث شود موضوع ایمنی برق و مدیریت حرارت نادیده گرفته شود.
راهنمای انتخاب این ماژول برای پروژه‌های مختلف
اگر به دنبال یک ماژول LED با توان 30 وات، نور سفید مهتابی و ورودی مستقیم 220 ولت هستید، این مدل می‌تواند از نظر ساختار الکتریکی با چنین پروژه‌ای سازگار باشد. در مرحله انتخاب، باید توان مورد نیاز چراغ را با توان 30 وات مقایسه کنید و همچنین فضای 80x50 میلی‌متری مورد نیاز برای برد را در نظر بگیرید.
موضوع مهم دیگر، پیش‌بینی هیت‌سینک است. از آنجا که این مدل به هیت‌سینک نیاز دارد، استفاده از آن بدون طراحی مناسب دفع حرارت توصیه نمی‌شود. اگر بدنه چراغ از فلز ساخته شده باشد، می‌توان طراحی انتقال حرارت را از ابتدا با ساختار بدنه هماهنگ کرد؛ در غیر این صورت باید یک هیت‌سینک مجزا با ظرفیت حرارتی مناسب در نظر گرفته شود.
نکات ایمنی استفاده از ماژول 220 ولت
ولتاژ 220VAC در محدوده برق شهری قرار دارد و کار با آن نیازمند رعایت اصول ایمنی است. هنگام نصب یا تعمیر چراغ، برق باید کاملاً قطع باشد. اتصالات ورودی نیز باید با عایق مناسب پوشانده شوند و هیچ بخش رسانایی نباید در معرض تماس تصادفی قرار گیرد.
همچنین بهتر است ماژول در بدنه‌ای نصب شود که امکان تماس مستقیم با بخش‌های دارای ولتاژ را کاهش دهد. پس از اتمام نصب، تمامی اتصالات و عایق‌بندی باید بررسی شوند. وجود مدار Anti Surge به معنی حذف نیاز به حفاظت کلی سیستم برق نیست و نباید از آن به عنوان جایگزین تجهیزات حفاظتی ساختمان یا مدار ورودی استفاده شود.
تهران گرولایت؛ انتخاب قطعات مناسب برای پروژه‌های LED
تهران گرولایت مجموعه‌ای از قطعات و تجهیزات مرتبط با روشنایی و سیستم‌های LED را برای استفاده در پروژه‌های مختلف ارائه می‌کند. انتخاب یک ماژول مناسب زمانی نتیجه مطلوب‌تری خواهد داشت که مشخصات فنی آن با طراحی چراغ، توان مورد نیاز و شرایط نصب هماهنگ باشد.
در مورد چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 80x50 میلی متر Anti Surge نیز بهتر است پیش از نصب، تمام مواردی مانند توان، ولتاژ ورودی، ابعاد، رنگ نور، نیاز به هیت‌سینک و شرایط حرارتی بررسی شوند. این بررسی ساده می‌تواند از انتخاب اشتباه قطعه یا مشکلات ناشی از نصب نامناسب جلوگیری کند.
جمع‌بندی ویژگی‌های این ماژول LED
چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 80x50 میلی متر Anti Surge یک راهکار یکپارچه برای ساخت و تعمیر چراغ‌های LED است که با توان 30 وات و ولتاژ ورودی 220VAC کار می‌کند و به دلیل ساختار DOB به درایور خارجی نیاز ندارد. استفاده از 36 عدد چیپ LED، رنگ نور سفید مهتابی، ابعاد 80x50 میلی‌متر و مدار محافظتی Anti Surge به همراه کنترل دما، مجموعه‌ای از مشخصات کاربردی را برای پروژه‌های روشنایی در اختیار کاربر قرار می‌دهد.
در کنار این ویژگی‌ها، باید مهم‌ترین الزام فنی محصول یعنی استفاده از هیت‌سینک را جدی گرفت. توان 30 وات نیازمند مدیریت حرارتی مناسب است و عملکرد مطلوب ماژول تا حد زیادی به انتقال صحیح گرما بستگی دارد. بنابراین انتخاب هیت‌سینک مناسب، نصب صحیح، ایجاد مسیر مناسب برای تبادل هوا و رعایت اصول ایمنی برق شهری، بخش جدایی‌ناپذیر استفاده از این ماژول محسوب می‌شود.
خرید چیپ LED DOB سفید مهتابی 30 وات 220 ولت AC ابعاد 80x50 میلی متر Anti Surge از تهران گرولایت
اگر برای ساخت یا تعمیر چراغ به یک ماژول LED با توان 30 وات، ورودی 220VAC، نور سفید مهتابی، ساختار DOB و مدار محافظتی Anti Surge نیاز دارید، این مدل می‌تواند یکی از گزینه‌های قابل بررسی باشد. پیش از سفارش، بهتر است مشخصات فنی را با نیاز پروژه خود تطبیق دهید و برای نصب نیز هیت‌سینک مناسب و تجهیزات ایمنی مورد نیاز را در نظر بگیرید.
