پاور ال ای دی 1 وات 33 میل مادون قرمز IR؛ منبع نور نامرئی برای پروژه‌های الکترونیکی

در بسیاری از پروژه‌های الکترونیکی، چیزی که از LED انتظار می‌رود الزاماً نور قابل مشاهده برای چشم انسان نیست. گاهی هدف، ایجاد یا ارسال تابش در محدوده‌ای از طیف است که چشم انسان آن را به شکل نور معمولی نمی‌بیند. در چنین شرایطی، استفاده از یک LED مادون قرمز می‌تواند مسیر طراحی را تغییر دهد. پاور ال ای دی 1 وات 33 میل مادون قرمز IR برای همین دسته از کاربردها در نظر گرفته می‌شود و با طول موج اعلام‌شده در محدوده 800 تا 980 نانومتر، در گروه منابع نوری مادون قرمز قرار می‌گیرد.

این محصول از نظر ساختاری در ابعاد 33 میل ارائه شده و مشخصات الکتریکی آن شامل ولتاژ 2.3 ولت و جریان 350 میلی‌آمپر است. توان مصرفی اعلام‌شده نیز 1.4 وات است. زاویه تابش 120 درجه، امکان انتشار تابش در محدوده نسبتاً گسترده‌ای را فراهم می‌کند و شار نوری 45 لومن نیز در مشخصات محصول درج شده است. در ادامه، به جای تکرار ساده این اعداد، هر ویژگی را از زاویه‌ای بررسی می‌کنیم که هنگام انتخاب و استفاده از یک LED مادون قرمز اهمیت عملی دارد.

اول یک نکته مهم: IR دقیقاً چه تفاوتی با LED قرمز معمولی دارد؟

ظاهر بسیاری از LEDهای قرمز ممکن است باعث شود تصور کنیم هر قطعه‌ای که نور قرمز تولید می‌کند، برای کاربردهای مادون قرمز نیز قابل استفاده است. اما این تصور درست نیست. LED قرمز معمولی در محدوده نور مرئی کار می‌کند، در حالی که LED مادون قرمز برای تولید تابش در بخشی از طیف الکترومغناطیسی طراحی شده که از محدوده دید معمول انسان خارج می‌شود.

به همین دلیل، هنگام خرید این نوع قطعه نباید تنها به عبارت «رنگ قرمز» توجه کرد. معیار مهم‌تر، طول موج است. محصول حاضر در محدوده 800 تا 980 نانومتر معرفی شده و همین مشخصه است که جایگاه آن را به عنوان یک منبع IR مشخص می‌کند.

این تفاوت برای طراحی مدارهایی که به تابش مادون قرمز نیاز دارند بسیار مهم است. اگر پروژه شما به یک LED قرمز قابل مشاهده نیاز دارد، باید سراغ محصولی با مشخصات متفاوت بروید؛ اما اگر مدار شما بر پایه دریافت یا ارسال تابش مادون قرمز طراحی شده باشد، بررسی طول موج و سایر مشخصات این محصول اهمیت پیدا می‌کند.

جدول مشخصات فنی در یک نگاه

محدوده 800 تا 980 نانومتر؛ مشخصه‌ای که باید قبل از خرید بررسی شود

برای یک LED مادون قرمز، طول موج فقط یک عدد در جدول مشخصات نیست؛ این پارامتر مشخص می‌کند تابش تولیدشده در کدام قسمت از طیف قرار می‌گیرد. وقتی یک پروژه با سنسور، گیرنده یا تجهیزات نوری کار می‌کند، هماهنگی بین منبع تابش و بخش دریافت‌کننده اهمیت پیدا می‌کند.

محدوده اعلام‌شده برای این مدل از 800 تا 980 نانومتر است. بنابراین اگر قطعه را برای یک مدار خاص خریداری می‌کنید، بهتر است مشخصات گیرنده یا سنسور مورد استفاده در همان پروژه نیز بررسی شود. صرفاً مادون قرمز بودن دو قطعه به معنی سازگاری کامل آن‌ها با یکدیگر نیست؛ محدوده حساسیت گیرنده و طول موج منبع باید با نیاز سیستم مطابقت داشته باشد.

این رویکرد در پروژه‌های تخصصی اهمیت بیشتری دارد. به جای اینکه LED را بر اساس ظاهر یا عنوان فروشگاهی انتخاب کنید، ابتدا نیاز طیفی سیستم را مشخص کرده و سپس به سراغ قطعه‌ای بروید که مشخصات آن با طراحی شما هماهنگ است.

وقتی نور دیده نمی‌شود، چطور عملکرد LED را بررسی کنیم؟

یکی از تفاوت‌های مهم LED مادون قرمز با LEDهای معمولی این است که نباید عملکرد آن را صرفاً با چشم ارزیابی کرد. در یک LED قرمز معمولی، روشن شدن چیپ معمولاً با مشاهده نور قابل تشخیص است؛ اما تابش مادون قرمز الزاماً برای چشم انسان قابل مشاهده نیست.

بنابراین در پروژه‌هایی که از این قطعه استفاده می‌شود، بهتر است بررسی عملکرد بر اساس مدار، گیرنده، سنسور یا ابزار اندازه‌گیری مناسب انجام شود. این نکته هنگام عیب‌یابی نیز اهمیت دارد. خاموش به نظر رسیدن LED مادون قرمز لزوماً به معنای خراب بودن آن نیست.

این ویژگی همچنین نشان می‌دهد که چرا خرید یک IR LED بدون توجه به کاربرد نهایی می‌تواند انتخاب مناسبی نباشد. ابتدا باید مشخص شود که سیستم چگونه تابش را تولید و چگونه آن را دریافت یا تشخیص خواهد داد.

زاویه تابش 120 درجه چه نقشی در طراحی دارد؟

در طراحی منابع نوری، زاویه تابش تعیین می‌کند انرژی نوری چگونه در فضا توزیع شود. این مدل با زاویه تابش 120 درجه، برای شرایطی تعریف شده که تابش در یک محدوده نسبتاً باز منتشر شود. این موضوع در طراحی مکانیکی و انتخاب موقعیت LED اهمیت دارد.

اگر منبع IR در فاصله مشخصی از یک گیرنده قرار گرفته باشد، زاویه انتشار می‌تواند روی محدوده‌ای که تابش در آن پخش می‌شود اثر بگذارد. به همین دلیل، محل قرارگیری LED و گیرنده باید با توجه به هندسه واقعی پروژه انتخاب شود.

در صورتی که پروژه به تابش بسیار متمرکز نیاز داشته باشد، ممکن است لازم باشد ساختار اپتیکی جداگانه‌ای در نظر گرفته شود. اما برای طراحی‌هایی که پوشش زاویه‌ای بازتری مورد نیاز است، زاویه اعلام‌شده برای این مدل یک مشخصه مهم برای بررسی خواهد بود.

مشخصات الکتریکی؛ این بخش را قبل از اتصال بررسی کنید

پاور LED با یک لامپ آماده و دارای مدار داخلی تفاوت دارد. در اینجا طراح باید شرایط تغذیه را بر اساس مشخصات قطعه در نظر بگیرد. ولتاژ اعلام‌شده برای این مدل 2.3 ولت و جریان کاری آن 350 میلی‌آمپر است. بنابراین اتصال مستقیم آن به منبع تغذیه‌ای که کنترل مناسبی روی جریان ندارد، روش مناسبی برای راه‌اندازی نیست.

در طراحی مدار باید جریان LED کنترل شود و منبع تغذیه متناسب با نیاز آن انتخاب شود. این مسئله در پاور LEDها اهمیت ویژه‌ای دارد، زیرا عملکرد قطعه مستقیماً به شرایط الکتریکی آن وابسته است.

توان مصرفی اعلام‌شده برای محصول 1.4 وات است. این عدد نیز هنگام طراحی مدار و بخش حرارتی باید در نظر گرفته شود. اگر قرار است LED برای مدت طولانی در یک تجهیز روشن بماند، طراحی کلی سیستم باید شرایط واقعی کار را پوشش دهد و فقط به ابعاد کوچک چیپ اکتفا نشود.

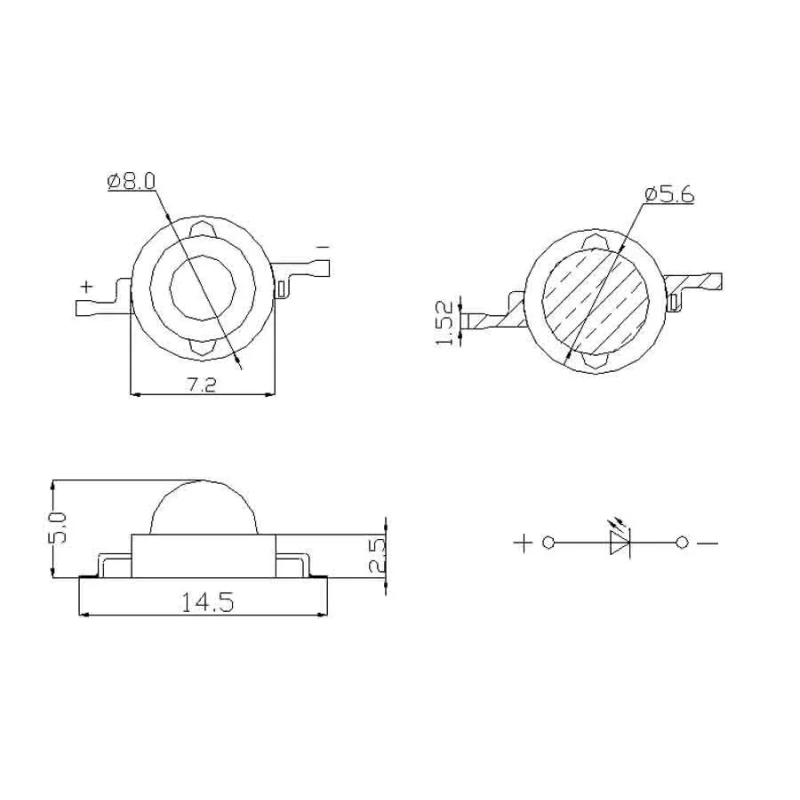

ابعاد 33 میل؛ کوچک بودن قطعه به معنی بی‌نیازی از طراحی نصب نیست

یکی از ویژگی‌هایی که این مدل را برای پروژه‌های مختلف قابل بررسی می‌کند، ابعاد 33 میل آن است. هنگام ساخت یک چراغ یا تجهیز الکترونیکی، فضای در دسترس همیشه محدود نیست؛ گاهی طراحی به شکلی است که حتی چند میلی‌متر تفاوت در اندازه می‌تواند روی نحوه قرارگیری قطعات تأثیر بگذارد.

اگر این محصول را برای جایگزینی یک LED قبلی تهیه می‌کنید، بهتر است محل نصب، سطح تماس و فاصله قطعات اطراف را قبل از سفارش بررسی کنید. در طراحی جدید نیز بهتر است جای چیپ از ابتدا مشخص باشد تا بخش الکتریکی و مکانیکی در کنار هم طراحی شوند.

همچنین نباید از بخش انتقال حرارت غافل شد. پاور LED در هنگام کار گرما تولید می‌کند و طراحی مناسب برای انتقال آن، بخشی از فرآیند نصب حرفه‌ای است.

شار نوری 45 لومن را چگونه باید تفسیر کرد؟

در مشخصات محصول، شار نوری 45 لومن اعلام شده است. با این حال، در مورد LED مادون قرمز نباید این عدد را دقیقاً با برداشت معمول از روشنایی یک لامپ سفید یا LED روشنایی عمومی مقایسه کرد. در کاربردهای IR، هدف اصلی می‌تواند تولید تابش در محدوده‌ای مشخص باشد، نه ایجاد روشنایی برای دید انسان.

به همین دلیل، هنگام انتخاب این محصول بهتر است شار نوری را در کنار طول موج، زاویه تابش و نیاز سیستم خود بررسی کنید. اگر پروژه شما بر مبنای تشخیص یا دریافت تابش مادون قرمز طراحی شده، سازگاری طیفی و الکتریکی اهمیت بیشتری از مقایسه ساده اعداد لومن خواهد داشت.

برای پروژه‌های سفارشی، قبل از خرید این چهار مورد را چک کنید

برای جلوگیری از انتخاب اشتباه، یک بررسی کوتاه قبل از خرید می‌تواند بسیار مفید باشد:

• محدوده طول موج: مطمئن شوید محدوده 800 تا 980 نانومتر با نیاز بخش گیرنده یا سنسور پروژه هماهنگ است.
• شرایط تغذیه: مشخصات ولتاژ و جریان را با مدار درایو یا منبع تغذیه خود مقایسه کنید.
• فضای نصب: ابعاد 33 میل را با محل قرارگیری چیپ در تجهیز موردنظر تطبیق دهید.
• زاویه انتشار: بررسی کنید تابش 120 درجه با فاصله و موقعیت گیرنده یا سطح هدف سازگار باشد.

این چهار مرحله ساده کمک می‌کند محصول را نه بر اساس عنوان، بلکه بر اساس نیاز واقعی سیستم انتخاب کنید.

چه کسانی می‌توانند از این پاور LED استفاده کنند؟

این مدل می‌تواند برای افرادی که روی پروژه‌های الکترونیکی، تجهیزات نوری، مدارهای سفارشی یا تعمیر تجهیزات دارای منبع IR کار می‌کنند، گزینه‌ای قابل بررسی باشد. همچنین سازندگانی که به یک چیپ مادون قرمز با ابعاد مشخص نیاز دارند می‌توانند مشخصات آن را با طراحی خود تطبیق دهند.

نکته مهم این است که کاربرد نهایی باید بر اساس مشخصات پروژه تعیین شود. یک LED مادون قرمز برای همه مدارهای IR الزاماً انتخاب یکسانی نیست؛ طول موج مورد نیاز، شرایط جریان، فاصله، زاویه تابش و ساختار گیرنده همگی در انتخاب نهایی نقش دارند.

نکات نصب و استفاده ایمن از منبع مادون قرمز

از آنجا که تابش مادون قرمز ممکن است برای چشم قابل مشاهده نباشد، هنگام کار با منابع IR نباید صرفاً به نبود نور قابل مشاهده تکیه کرد. بهتر است از نگاه مستقیم به منبع در حالت روشن خودداری شود و هنگام آزمایش تجهیزات نوری، شرایط کاری و توان تابشی در نظر گرفته شود.

از طرف دیگر، بخش الکتریکی نیز باید با دقت مونتاژ شود. اتصال صحیح، کنترل جریان و انتقال مناسب گرما، سه موضوعی هستند که در زمان استفاده از یک پاور LED باید هم‌زمان مورد توجه قرار بگیرند.

جمع‌بندی؛ آیا این مدل با پروژه شما هماهنگ است؟

پاور ال ای دی 1 وات 33 میل مادون قرمز IR برای پروژه‌هایی طراحی شده که به یک منبع تابش مادون قرمز با ابعاد 33 میل نیاز دارند. محدوده طول موج 800 تا 980 نانومتر، زاویه تابش 120 درجه، ولتاژ 2.3 ولت، جریان 350 میلی‌آمپر و شار نوری اعلام‌شده 45 لومن، مجموعه مشخصاتی هستند که باید در زمان انتخاب با نیاز پروژه مقایسه شوند.

این محصول را بهتر است بر اساس کاربرد واقعی خود ارزیابی کنید؛ به‌خصوص اگر قرار است در کنار یک گیرنده یا سنسور نوری کار کند. در چنین شرایطی، هماهنگی طول موج و شرایط الکتریکی می‌تواند نقش مهمی در طراحی داشته باشد. همچنین اندازه چیپ و روش دفع حرارت باید پیش از نصب در نظر گرفته شود.

خرید پاور ال ای دی 1 وات 33 میل مادون قرمز IR از تهران گرولایت

اگر برای پروژه الکترونیکی یا سیستم نوری خود به یک منبع مادون قرمز نیاز دارید، بررسی مشخصات فنی پیش از خرید بهترین راه برای انتخاب قطعه مناسب است. پاور ال ای دی 1 وات 33 میل مادون قرمز IR با طول موج 800 تا 980 نانومتر، زاویه تابش 120 درجه و مشخصات الکتریکی اعلام‌شده، می‌تواند برای پروژه‌هایی که با این محدوده مشخصات سازگار هستند مورد استفاده قرار گیرد. برای تهیه این محصول می‌توانید از تهران گرولایت اقدام کنید و پیش از نصب، مشخصات آن را با مدار و نیاز واقعی سیستم خود تطبیق دهید.

در نهایت، اگر به دنبال یک پاور LED مادون قرمز IR با ابعاد 33 میل، طول موج مشخص و زاویه تابش گسترده هستید، پاور ال ای دی 1 وات 33 میل مادون قرمز IR را می‌توانید از تهران گرولایت تهیه کنید و پس از بررسی شرایط تغذیه، نصب و دفع حرارت، آن را در پروژه موردنظر خود به کار ببرید.
