چیپ LED DOB نچرال 7 وات 220 ولت AC با طراحی شش‌ضلعی و ابعاد 44×44 میلی‌متر، گزینه‌ای مناسب برای ساخت و تعمیر انواع چراغ‌های LED با نور طبیعی است. نور نچرال این چیپ حد واسط نور آفتابی و مهتابی بوده و می‌تواند برای فضاهای خانگی، اداری، فروشگاهی و کاربردهای عمومی روشنایی انتخاب مناسبی باشد. طراحی شش‌ضلعی، ظاهر متفاوت و کاربردی به این قطعه داده و امکان استفاده از آن را در انواع قاب و بدنه چراغ فراهم می‌کند. فناوری DOB یا Driver On Board باعث قرارگیری LED و مدار راه‌انداز در یک ساختار یکپارچه شده و طراحی تجهیزات روشنایی با این چیپ را ساده‌تر می‌کند. توان 7 وات برای چراغ‌های کم‌مصرف و کاربردهای روشنایی سبک مناسب است و ولتاژ کاری 220 ولت AC امکان استفاده از آن را در تجهیزات متصل به برق شهری فراهم می‌سازد. ابعاد 44×44 میلی‌متر نیز آن را برای طراحی‌های جمع‌وجور و چراغ‌های کوچک کاربردی می‌کند.
چیپ LED DOB نچرال 7 وات 220 ولت AC شش ضلعی ابعاد 44x44 میلی متر
چیپ LED DOB نچرال 7 وات 220 ولت AC شش ضلعی ابعاد 44x44 میلی متر یکی از گزینه‌های کاربردی برای ساخت، تعمیر و بهینه‌سازی انواع چراغ‌های LED است. این محصول با طراحی شش‌ضلعی، ابعاد جمع‌وجور 44×44 میلی‌متر و توان مصرفی 7 وات، برای پروژه‌هایی مناسب است که در آن‌ها استفاده از یک منبع نور کوچک با مصرف برق پایین اهمیت دارد. ساختار DOB یا Driver On Board باعث شده مدار راه‌انداز و LEDها روی یک مجموعه فشرده قرار بگیرند و در بسیاری از کاربردها نیازی به درایور خارجی جداگانه نباشد.
رنگ نور نچرال یا طبیعی این چیپ LED، روشنایی متعادل و نزدیک به نور طبیعی ایجاد می‌کند و به همین دلیل می‌تواند برای فضاهایی که نور بیش از حد زرد یا بیش از حد سفید مطلوب نیست، انتخاب مناسبی باشد. چیپ LED DOB نچرال 7 وات 220 ولت AC شش ضلعی ابعاد 44x44 میلی متر با بهره نوری اعلام‌شده 130 لومن بر وات، از نظر نسبت نور تولیدشده به توان مصرفی نیز برای پروژه‌های کم‌مصرف قابل توجه است.
چیپ LED DOB چیست و چه کاربردی دارد؟
چیپ‌های DOB که مخفف عبارت Driver On Board هستند، نوعی ساختار LED محسوب می‌شوند که در آن بخش‌های مربوط به راه‌اندازی LED روی همان برد قرار گرفته‌اند. این معماری باعث می‌شود طراحی چراغ ساده‌تر شود و فضای کمتری برای مجموعه روشنایی مورد نیاز باشد. در چراغ‌هایی که محدودیت ابعاد دارند، استفاده از چیپ LED DOB می‌تواند به سازنده کمک کند تا یک منبع نور کوچک و یکپارچه را در بدنه چراغ قرار دهد.
چیپ LED DOB نچرال 7 وات 220 ولت AC شش ضلعی ابعاد 44x44 میلی متر از نوع مدار خازن‌دار است و با ولتاژ ورودی 220 ولت AC کار می‌کند. وجود مدار روی برد باعث می‌شود استفاده از آن در برخی پروژه‌های ساخت چراغ، پنل‌های کوچک، چراغ‌های تزئینی، چراغ‌های کابینتی و کاربردهای تعمیراتی ساده‌تر باشد. البته هنگام طراحی یا تعمیر چراغ باید به عایق‌کاری، دفع حرارت و شرایط ایمنی برق شهر توجه ویژه داشت.
مشخصات چیپ LED DOB نچرال 7 وات 220 ولت
| مشخصه | مقدار |
|---|---|
| توان مصرفی | 7 وات |
| ولتاژ ورودی | 220 ولت AC |
| نوع محصول | چیپ LED پنلی |
| نوع مدار | خازن‌دار |
| رنگ نور | نچرال، طبیعی |
| شار نوری اعلام‌شده | 130 لومن بر وات |
| ابعاد برد | 44×44 میلی‌متر |
| شکل برد | شش ضلعی |
| تعداد LED | 7 عدد |
| نوع LED | SMD |
| ضخامت برد | 0.8 میلی‌متر |
طراحی شش ضلعی و ابعاد 44×44 میلی متر
یکی از ویژگی‌های ظاهری مهم این محصول، فرم شش‌ضلعی برد است. چیپ LED DOB نچرال 7 وات 220 ولت AC شش ضلعی ابعاد 44x44 میلی متر برای پروژه‌هایی که فضای نصب محدود دارند، ابعاد مناسبی ارائه می‌دهد. اندازه 44×44 میلی‌متر باعث می‌شود بتوان آن را در بدنه چراغ‌های کوچک یا مجموعه‌هایی که نیاز به طراحی فشرده دارند، مورد استفاده قرار داد.

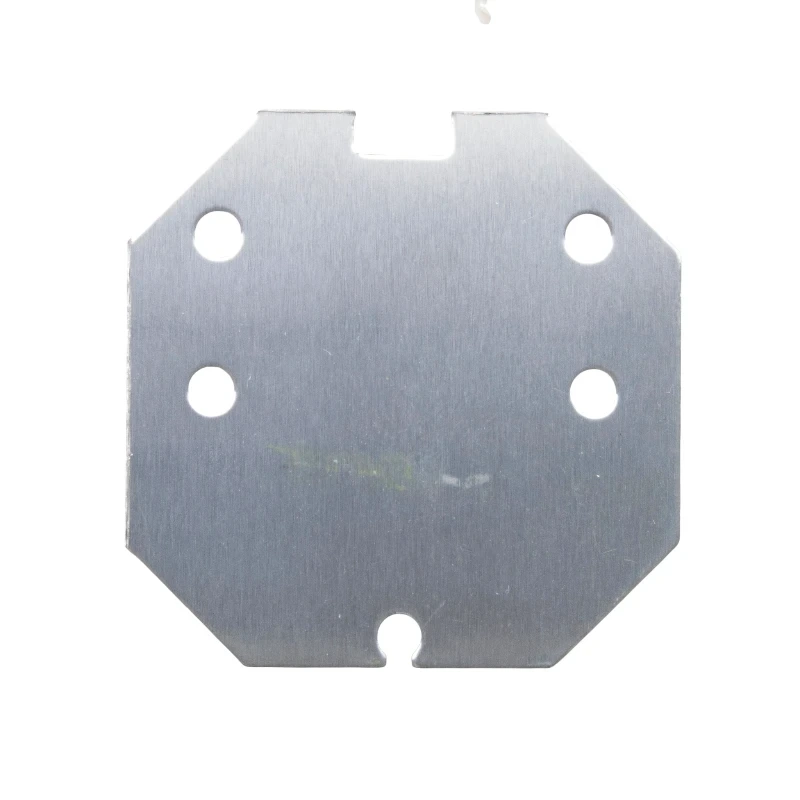

ضخامت 0.8 میلی‌متری برد نیز به حفظ ساختار کم‌حجم این محصول کمک می‌کند. در زمان نصب، اندازه دقیق محل قرارگیری باید با ابعاد چیپ مطابقت داشته باشد تا فشار مکانیکی به برد وارد نشود. همچنین سطح زیرین چیپ باید شرایط مناسبی برای انتقال حرارت داشته باشد، زیرا عملکرد LED تنها به مدار الکتریکی وابسته نیست و مدیریت دما نیز نقش مهمی در دوام قطعات روشنایی دارد.
رنگ نور نچرال یا طبیعی چه ویژگی‌ای دارد؟
رنگ نور نچرال یا طبیعی در میان نورهای گرم و سفید سرد قرار می‌گیرد و برای افرادی مناسب است که به دنبال روشنایی متعادل هستند. نور خیلی گرم معمولاً فضای زردتری ایجاد می‌کند و نورهای سردتر ظاهر سفید و گاهی متمایل به آبی دارند؛ در مقابل، نور طبیعی تلاش می‌کند تعادل بیشتری میان این دو حالت ایجاد کند.
چیپ LED DOB نچرال 7 وات 220 ولت AC شش ضلعی ابعاد 44x44 میلی متر می‌تواند برای چراغ‌هایی استفاده شود که هدف آن‌ها ایجاد روشنایی روزمره و متعادل است. این نوع نور در فضاهای مختلف از جمله اتاق، راهرو، ویترین، قفسه، محیط‌های کاری کوچک و چراغ‌های دکوراتیو کاربرد دارد. انتخاب نهایی رنگ نور باید بر اساس طراحی محیط و نوع استفاده از چراغ انجام شود.
نور طبیعی برای چه فضاهایی مناسب است؟
نور نچرال برای محیط‌هایی که قرار است رنگ اجسام نسبتاً طبیعی دیده شود و فضای روشنایی حالت متعادل داشته باشد، کاربرد زیادی دارد. این ویژگی باعث شده چیپ‌های LED با رنگ نور طبیعی در ساخت چراغ‌های خانگی و تجاری کوچک مورد توجه قرار بگیرند. در پروژه‌های DIY نیز این رنگ نور می‌تواند انتخاب مناسبی برای ساخت چراغ‌های دست‌ساز باشد.
مصرف برق 7 وات و بهره نوری چیپ
توان مصرفی 7 وات، این محصول را در گروه چیپ‌های LED کم‌مصرف قرار می‌دهد. کاهش توان مصرفی در سیستم‌های روشنایی به معنای استفاده از انرژی الکتریکی کمتر در مقایسه با منابع نوری پرمصرف با میزان روشنایی مشابه است. البته میزان مصرف واقعی کل چراغ به طراحی مدار، شرایط کاری و سایر اجزای سیستم نیز وابسته خواهد بود.
برای این مدل، شار نوری اعلام‌شده 130 لومن بر وات است. این عدد به عنوان شاخص بهره نوری، نسبت نور تولیدشده به توان مصرفی را بیان می‌کند. در صورت محاسبه تئوری بر اساس همین مقدار، یک چیپ 7 واتی می‌تواند حدود 910 لومن شار نوری ایجاد کند؛ با این حال مقدار نهایی نور خروجی چراغ کامل می‌تواند تحت تأثیر لنز، دیفیوزر، دمای کاری، طراحی بدنه و سایر عوامل قرار بگیرد.

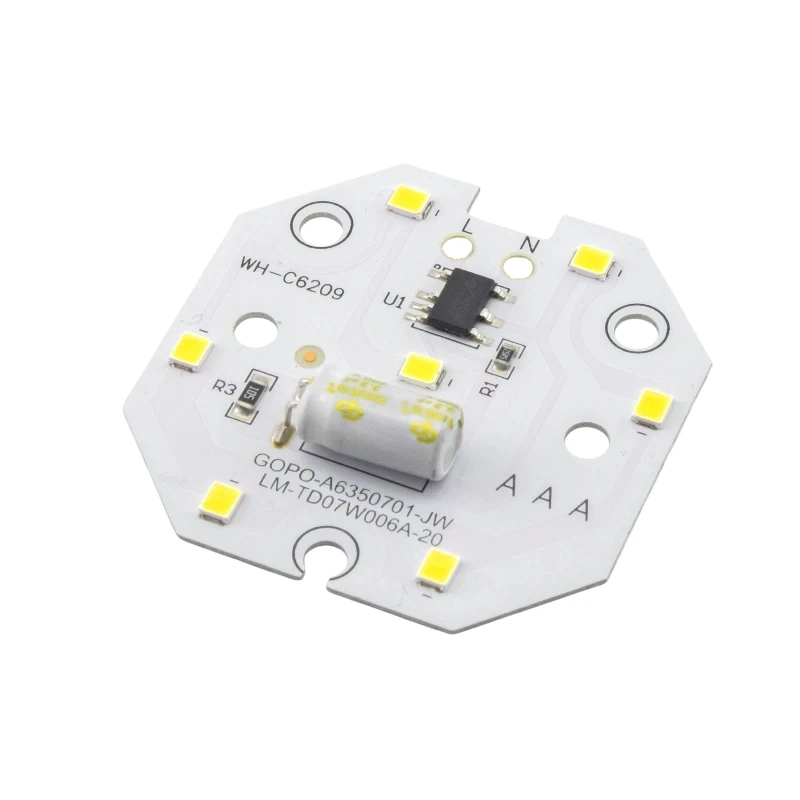

تعداد 7 عدد LED SMD روی برد
در ساختار این چیپ از 7 عدد LED از نوع SMD استفاده شده است. فناوری SMD به دلیل ابعاد مناسب و قابلیت قرارگیری فشرده روی برد، یکی از ساختارهای متداول در محصولات روشنایی LED به شمار می‌رود. قرارگیری چند LED روی یک برد کوچک باعث می‌شود نور در سطح مشخصی از چیپ توزیع شود و طراحی چراغ نهایی نیز انعطاف بیشتری داشته باشد.
چیپ LED DOB نچرال 7 وات 220 ولت AC شش ضلعی ابعاد 44x44 میلی متر با همین ساختار برای کاربردهای مختلف پنلی و تعمیراتی قابل استفاده است. هنگام جایگزینی یک چیپ قدیمی، علاوه بر ابعاد فیزیکی باید توان، ولتاژ، نوع مدار و رنگ نور نیز بررسی شود تا قطعه جدید با ساختار چراغ هماهنگ باشد.
مدار خازن‌دار در چیپ LED DOB
مدار خازن‌دار یکی از ساختارهای مورد استفاده در چیپ‌های DOB است که در بخش راه‌اندازی و کنترل جریان LEDها نقش دارد. قرار گرفتن اجزای مدار روی همان برد، طراحی محصول را فشرده می‌کند و باعث می‌شود مجموعه روشنایی از نظر ساختاری ساده‌تر باشد. در نتیجه، این نوع چیپ‌ها برای برخی چراغ‌هایی که فضای کافی برای نصب درایور مجزا ندارند، کاربردی هستند.
با توجه به اینکه این محصول برای اتصال به برق 220 ولت AC طراحی شده است، نصب آن باید توسط فرد آشنا با برق شهر انجام شود. برد چنین محصولی در زمان کار می‌تواند در پتانسیل خطرناک نسبت به زمین قرار داشته باشد؛ بنابراین استفاده از پوشش مناسب، عایق‌کاری و رعایت فاصله‌های ایمنی در ساخت چراغ اهمیت زیادی دارد.
کاربردهای چیپ LED DOB نچرال 7 وات
ابعاد کوچک و توان 7 واتی این محصول، آن را برای طیف متنوعی از پروژه‌های روشنایی مناسب می‌کند. از جمله کاربردهای احتمالی می‌توان به ساخت چراغ‌های پنلی کوچک، تعمیر چراغ‌های LED، بازسازی چراغ‌های قدیمی، ساخت چراغ‌های دکوراتیو، نورپردازی قفسه و کابینت، چراغ‌های سقفی کوچک و پروژه‌های الکترونیکی مرتبط با روشنایی اشاره کرد.
استفاده در تعمیر چراغ LED
یکی از کاربردهای مهم چیپ‌های DOB، جایگزینی ماژول آسیب‌دیده در چراغ‌های LED است. زمانی که برد اصلی چراغ دچار خرابی شده باشد، در صورت سازگاری مشخصات، می‌توان از یک چیپ جدید برای بازسازی سیستم روشنایی استفاده کرد. در این شرایط تطبیق توان 7 وات، ولتاژ 220 ولت AC، ابعاد 44×44 میلی‌متر و نوع نور اهمیت زیادی دارد.
استفاده در ساخت چراغ سفارشی
برای سازندگان چراغ و علاقه‌مندان به پروژه‌های DIY، اندازه کوچک چیپ LED DOB نچرال 7 وات 220 ولت AC شش ضلعی ابعاد 44x44 میلی متر امکان طراحی بدنه‌های متنوع را فراهم می‌کند. می‌توان این ماژول را متناسب با ساختار بدنه چراغ و با در نظر گرفتن مسیر مناسب دفع حرارت نصب کرد. در ساخت چراغ سفارشی، انتخاب هیت‌سینک یا سطح فلزی مناسب برای انتقال حرارت می‌تواند به عملکرد پایدارتر کمک کند.
نکات مهم نصب و استفاده
قبل از نصب چیپ LED DOB نچرال 7 وات 220 ولت AC شش ضلعی ابعاد 44x44 میلی متر، باید از تطابق مشخصات الکتریکی و مکانیکی آن با چراغ اطمینان حاصل شود. این محصول برای ورودی 220 ولت AC طراحی شده و اتصال آن به ولتاژ نامتناسب می‌تواند باعث آسیب به چیپ یا ایجاد خطر شود.
از طرف دیگر، LEDها در زمان کار گرما تولید می‌کنند. اگر گرمای ایجادشده به شکل مناسبی از برد خارج نشود، افزایش دمای کاری می‌تواند روی عملکرد و طول عمر قطعات اثر منفی بگذارد. به همین دلیل نصب چیپ روی سطحی که امکان انتقال حرارت مناسب دارد، اهمیت دارد. همچنین بهتر است پیش از هرگونه عملیات نصب یا تعمیر، برق کاملاً قطع شود.
مزایای چیپ LED DOB نچرال 7 وات 220 ولت
این چیپ چند ویژگی را در یک ساختار کوچک جمع کرده است. توان 7 وات برای پروژه‌های کم‌مصرف مناسب است، ابعاد 44×44 میلی‌متر فضای کمی اشغال می‌کند و شکل شش‌ضلعی آن می‌تواند در طراحی‌های خاص چراغ مورد استفاده قرار گیرد. استفاده از LEDهای SMD، رنگ نور نچرال و مدار خازن‌دار نیز از دیگر مشخصات فنی این مدل محسوب می‌شود.
یکی دیگر از نکات قابل توجه، ساختار DOB است که اجزای مربوط به راه‌اندازی را در مجموعه برد قرار می‌دهد. این موضوع می‌تواند تعداد قطعات مورد نیاز در طراحی برخی چراغ‌ها را کاهش دهد. البته عملکرد مطلوب محصول همچنان به طراحی صحیح چراغ، دفع حرارت مناسب و رعایت اصول ایمنی بستگی دارد.
تفاوت چیپ LED DOB با سیستم‌های دارای درایور جداگانه
در برخی چراغ‌های LED، برد LED و درایور به صورت دو قطعه جداگانه طراحی می‌شوند. در این حالت فضای بیشتری برای قرار دادن درایور نیاز است و طراحی بدنه نیز باید متناسب با آن انجام شود. در ساختار DOB، بخش راه‌انداز روی همان برد LED قرار گرفته و محصول یکپارچه‌تر است. همین تفاوت می‌تواند برای چراغ‌های کوچک یا پروژه‌هایی با محدودیت فضا اهمیت داشته باشد.
البته انتخاب میان این دو ساختار به نوع چراغ، شرایط کاری، فضای نصب، روش خنک‌کاری و مشخصات مورد نیاز پروژه بستگی دارد. بنابراین بهتر است هنگام انتخاب چیپ، صرفاً به توان مصرفی توجه نشود و تمام مشخصات فنی با محصول مورد نظر تطبیق داده شوند.
خرید چیپ LED DOB نچرال 7 وات از تهران گرولایت
اگر برای تعمیر چراغ LED، ساخت یک چراغ پنلی کوچک یا اجرای یک پروژه روشنایی به یک ماژول کم‌مصرف با ابعاد جمع‌وجور نیاز دارید، چیپ LED DOB نچرال 7 وات 220 ولت AC شش ضلعی ابعاد 44x44 میلی متر می‌تواند بر اساس مشخصات فنی خود گزینه‌ای کاربردی باشد. این محصول با توان 7 وات، ورودی 220 ولت AC، هفت عدد LED SMD، رنگ نور نچرال، مدار خازن‌دار، ابعاد 44×44 میلی‌متر و ضخامت برد 0.8 میلی‌متر طراحی شده است. برای بررسی مشخصات، انتخاب تعداد مورد نیاز و تهیه این محصول می‌توانید به مجموعه تهران گرولایت مراجعه کنید و چیپ LED DOB نچرال 7 وات 220 ولت AC شش ضلعی ابعاد 44x44 میلی متر را از تهران گرولایت تهیه کنید.
