با منبع تغذیه سوئیچینگ فن دار 12 ولت 20 آمپر LT، انرژی مطمئن و پایداری را به دستگاههای خود هدیه دهید. طراحی هوشمند و فن داخلی قدرتمند آن، تضمینی برای عملکرد بیوقفه و طولانیمدت است. انتخاب ایدهآل برای تجهیزات صنعتی و تخصصی شما! همین حالا خرید کنید و از کیفیت برتر بهرهمند شوید!

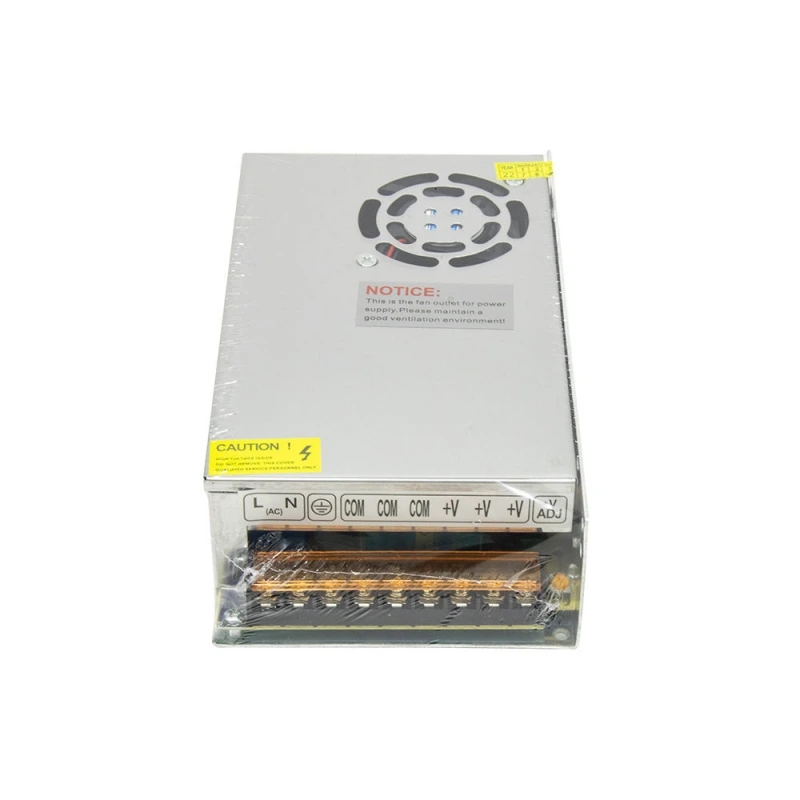

منبع تغذیه سوئیچینگ فن دار 12 ولت 20 آمپر LT
منبع تغذیه سوئیچینگ فن دار 12 ولت 20 آمپر LT یکی از گزینههای کاربردی برای پروژههایی است که به یک منبع تغذیه DC با ولتاژ 12 ولت و جریان خروجی بالا نیاز دارند. این مدل با توان خروجی محاسباتی 240 وات، سه کانال خروجی، بدنه فلزی تهویهدار و قابلیت تنظیم ولتاژ توسط پتانسیومتر Adjust طراحی شده است و میتواند در طیف متنوعی از تجهیزات الکترونیکی، سیستمهای روشنایی، تابلوهای برق، تجهیزات کنترلی و پروژههای صنعتی مورد استفاده قرار بگیرد.
یکی از نکات مهم در انتخاب منبع تغذیه، هماهنگی میان ولتاژ مورد نیاز مصرفکننده و مشخصات خروجی پاور است. منبع تغذیه سوئیچینگ فن دار 12 ولت 20 آمپر LT خروجی 12 ولت ارائه میدهد و حداکثر جریان خروجی اعلامشده برای آن 20 آمپر است. حاصلضرب ولتاژ و جریان، توان اسمی محاسباتی 240 وات را نشان میدهد. بنابراین این مدل برای پروژههایی که مجموع مصرف آنها در محدوده توان قابل تأمین منبع قرار دارد، انتخابی مناسب برای طراحی مدار و تأمین انرژی تجهیزات خواهد بود.
مشخصات فنی منبع تغذیه سوئیچینگ فن دار 12 ولت 20 آمپر LT
| مشخصات | جزئیات |
|---|---|
| نام محصول | منبع تغذیه سوئیچینگ فن دار 12 ولت 20 آمپر LT |
| کشور سازنده | چین |
| برند | LT |
| ولتاژ ورودی | 110/220VAC |
| فرکانس ورودی | 50/60Hz |
| ولتاژ خروجی | 12 ولت DC |
| جریان خروجی | 20 آمپر |
| توان محاسباتی خروجی | 240 وات |
| تعداد خروجی | 3 کانال |
| قابلیت تنظیم ولتاژ | پتانسیومتر Adjust |
| نوع بدنه | فلزی تهویهدار Metal Case |
| ابعاد | 50 × 110 × 195 میلیمتر |
توان 240 وات برای پروژههای 12 ولتی
یکی از ویژگیهایی که هنگام بررسی منبع تغذیه سوئیچینگ فن دار 12 ولت 20 آمپر LT باید مورد توجه قرار گیرد، ظرفیت جریان بالای آن است. با در نظر گرفتن خروجی 12 ولت و جریان 20 آمپر، توان محاسباتی این منبع برابر با 240 وات خواهد بود. این مقدار توان باعث میشود محصول برای پروژههایی که مصرف آنها تنها به چند آمپر محدود نمیشود، گزینهای قابل بررسی باشد.
برای مثال، زمانی که چند مصرفکننده 12 ولتی به صورت همزمان در یک پروژه فعال هستند، استفاده از یک منبع تغذیه با ظرفیت جریان مناسب میتواند طراحی سیستم را سادهتر کند. به جای تهیه چند منبع کوچک، در برخی پروژهها میتوان از یک منبع تغذیه با ظرفیت بالاتر استفاده کرد و مصرفکنندهها را با رعایت اصول سیمکشی و ظرفیت مجاز خروجی به آن متصل نمود.
البته در محاسبه بار باید مجموع جریان مصرفی تمام تجهیزات در نظر گرفته شود. عدد 20 آمپر نشاندهنده ظرفیت جریان خروجی محصول است و نباید به این معنا باشد که هر یک از سه کانال به صورت مستقل 20 آمپر ارائه میکند. ظرفیت کلی منبع باید متناسب با طراحی واقعی مدار و بار مصرفی مورد استفاده قرار گیرد.
بدنه فلزی تهویهدار و نقش آن در استفاده مداوم
در طراحی منابع تغذیه با جریان خروجی بالا، دفع حرارت موضوع مهمی است. منبع تغذیه سوئیچینگ فن دار 12 ولت 20 آمپر LT از بدنه فلزی تهویهدار یا Metal Case استفاده میکند و به فن مجهز است. وجود مسیرهای تهویه در بدنه و فن، به گردش هوا در اطراف اجزای داخلی کمک میکند و برای محصولی با ظرفیت خروجی 20 آمپر، چنین ساختاری در زمان کارکرد اهمیت بیشتری پیدا میکند.
محل نصب نیز باید با توجه به ساختار تهویه منبع انتخاب شود. قرار دادن منبع در فضای کاملاً بسته یا چسباندن مسیرهای تهویه به سطوحی که مانع گردش هوا میشوند، میتواند شرایط کاری مناسبی ایجاد نکند. بنابراین بهتر است اطراف منبع فضای کافی برای گردش هوا در نظر گرفته شود و ورودی و خروجیهای تهویه پوشانده نشوند.
سه کانال خروجی برای مدیریت بهتر اتصالات
وجود 3 کانال خروجی یکی دیگر از مشخصات کاربردی این مدل است. زمانی که در یک پروژه چند مصرفکننده 12 ولتی وجود دارد، دسترسی به چند مسیر خروجی میتواند نظم سیمکشی را افزایش دهد. این ویژگی بهخصوص در پروژههای روشنایی و تابلوهایی که چند شاخه مصرفی دارند، کاربردی است.
سه کانال خروجی به این معنا نیست که باید برای هر کانال یک مصرف مستقل با جریان کامل 20 آمپر در نظر گرفته شود. ظرفیت کلی منبع همچنان بر اساس مشخصات محصول تعیین میشود. بنابراین بهتر است قبل از اتصال تجهیزات، جریان مورد نیاز هر مصرفکننده و مجموع جریان مصرفی محاسبه شود.
قابلیت Adjust برای تنظیم دقیقتر خروجی
در بسیاری از پروژههای الکترونیکی، مقدار ولتاژ خروجی دقیق اهمیت دارد. منبع تغذیه سوئیچینگ فن دار 12 ولت 20 آمپر LT به پتانسیومتر Adjust مجهز شده است که امکان تنظیم ولتاژ خروجی را در محدوده طراحیشده منبع فراهم میکند.
وجود این قابلیت میتواند هنگام راهاندازی تجهیزات و هماهنگ کردن منبع با شرایط پروژه مفید باشد. با این حال، تنظیم پتانسیومتر باید با دقت انجام شود و مقدار خروجی پیش از اتصال تجهیزات حساس بررسی شود. تغییر ولتاژ بدون توجه به محدوده مجاز مصرفکننده میتواند برای برخی تجهیزات نامناسب باشد. بنابراین بهتر است تنظیم ولتاژ با ابزار اندازهگیری مناسب انجام شود و خروجی مورد نیاز دستگاه مصرفکننده مبنا قرار گیرد.
ولتاژ ورودی 110/220 ولت AC با فرکانس 50/60 هرتز
ورودی این مدل برابر با 110/220VAC و فرکانس کاری ورودی آن 50/60Hz اعلام شده است. این مشخصات باعث میشود منبع در سیستمهای برق ورودی متناسب با این مشخصات قابل استفاده باشد. هنگام نصب باید اتصالات ورودی و خروجی کاملاً از یکدیگر تفکیک شوند و سیمکشی بر اساس مشخصات الکتریکی محصول انجام شود.
تفاوت بخش ورودی و خروجی یکی از نکات مهم در نصب هر منبع تغذیه سوئیچینگ است. ورودی با برق AC شهری سروکار دارد، در حالی که خروجی این مدل 12 ولت است. بنابراین اتصال اشتباه تجهیزات به ترمینالهای ورودی یا خروجی میتواند باعث آسیب به منبع یا مصرفکننده شود. نصب اصولی و رعایت نکات ایمنی برق در این بخش اهمیت زیادی دارد.
ابعاد مناسب برای نصب در تابلو و پروژههای مختلف
ابعاد 50 × 110 × 195 میلیمتر باعث میشود پیش از خرید، فضای موجود برای نصب بررسی شود. اندازه منبع تغذیه یکی از مشخصاتی است که در طراحی تابلو، جعبه تجهیزات یا محفظه پروژه نباید نادیده گرفته شود. علاوه بر ابعاد خود محصول، بهتر است فضای لازم برای سیمکشی، دسترسی به ترمینالها و گردش هوا نیز در نظر گرفته شود.
بدنه فلزی این مدل در کنار ساختار تهویهدار، ظاهر و فرم متداول منابع تغذیه صنعتی را ایجاد کرده است. برای استفاده در پروژههایی که نظم نصب و دسترسی مناسب به اتصالات اهمیت دارد، بررسی ابعاد قبل از خرید باعث میشود فرآیند نصب سادهتر انجام شود.
کاربردهای منبع تغذیه 12 ولت 20 آمپر LT
منبع تغذیه سوئیچینگ فن دار 12 ولت 20 آمپر LT را میتوان در پروژههای مختلفی که به برق DC با ولتاژ 12 ولت نیاز دارند مورد استفاده قرار داد. از جمله کاربردهای رایج چنین منبعی میتوان به سیستمهای روشنایی 12 ولتی، نوارهای LED، تجهیزات الکترونیکی، مدارهای کنترلی، تابلوهای برق، تجهیزات اتوماسیون و پروژههای ساخت و تعمیر تجهیزات اشاره کرد.
در سیستمهای روشنایی، انتخاب منبع تغذیه باید بر اساس مجموع توان مصرفی چراغها یا نوارهای LED انجام شود. اگر مجموع مصرف پروژه در محدوده قابل تأمین منبع قرار داشته باشد، استفاده از این مدل میتواند یک راهکار مناسب برای تأمین انرژی باشد. در پروژههای کنترلی نیز خروجی 12 ولت میتواند برای تجهیزاتی که با این ولتاژ کار میکنند مورد استفاده قرار گیرد.
کاربرد محصول تنها به یک حوزه خاص محدود نمیشود و نوع استفاده نهایی به مشخصات مصرفکننده و نحوه طراحی سیستم بستگی دارد. نکته اصلی این است که ولتاژ مورد نیاز تجهیزات 12 ولت باشد و مجموع جریان مورد نیاز آنها با ظرفیت خروجی منبع تناسب داشته باشد.
چگونه ظرفیت منبع را برای پروژه محاسبه کنیم؟
برای انتخاب صحیح منبع تغذیه سوئیچینگ فن دار 12 ولت 20 آمپر LT ابتدا باید مصرفکنندههای پروژه شناسایی شوند. اگر جریان مصرفی هر دستگاه مشخص باشد، میتوان جریانها را با یکدیگر جمع کرد و مقدار مورد نیاز پروژه را به دست آورد. برای مثال، اگر چند تجهیز 12 ولتی در یک مدار قرار دارند، مجموع جریان آنها باید با ظرفیت خروجی منبع مقایسه شود.
از طرف دیگر، توان نیز با رابطه ساده ولتاژ ضربدر جریان به دست میآید. در این محصول، 12 ولت ضربدر 20 آمپر برابر با 240 وات است. این محاسبه یک دید اولیه از ظرفیت منبع ارائه میدهد و برای انتخاب منبع در مرحله طراحی مفید است. با این حال، شرایط واقعی مصرف، نحوه راهاندازی بارها و نیازهای هر تجهیز نیز باید هنگام طراحی در نظر گرفته شود.
نکات مهم هنگام نصب و استفاده
پیش از نصب، مشخصات ورودی و خروجی منبع را بررسی کنید و مطمئن شوید تجهیزات مورد نظر برای ولتاژ 12 ولت مناسب هستند. سیمهای ورودی و خروجی را با توجه به جریان عبوری و شرایط نصب انتخاب کنید و اتصالات را به شکل مرتب و مطمئن انجام دهید.
از قرار دادن منبع در محیطی که مسیر گردش هوای فن و منافذ تهویه آن مسدود میشود خودداری کنید. همچنین بهتر است منبع در محلی نصب شود که رطوبت، گردوغبار شدید یا شرایط نامناسب محیطی روی عملکرد آن تأثیر نگذارد. پیش از اتصال مصرفکنندههای حساس نیز اندازهگیری ولتاژ خروجی میتواند از بروز خطا در مرحله راهاندازی جلوگیری کند.
در پروژههایی که مصرف جریان بالایی دارند، کیفیت سیمکشی و اتصالات اهمیت بیشتری پیدا میکند. اتصال ضعیف یا سیم نامناسب میتواند باعث افت ولتاژ و ایجاد مشکل در عملکرد مصرفکننده شود. بنابراین علاوه بر انتخاب منبع مناسب، اجرای صحیح بخش توزیع برق نیز باید جدی گرفته شود.
چرا انتخاب مدل مناسب منبع تغذیه اهمیت دارد؟
هر پروژه الکتریکی نیاز مشخصی دارد و انتخاب منبع تغذیه تنها بر اساس قیمت یا ظاهر محصول انجام نمیشود. ولتاژ خروجی، ظرفیت جریان، توان، تعداد مسیرهای خروجی، ابعاد و روش خنککاری همگی در انتخاب نهایی تأثیر دارند. منبع تغذیه سوئیچینگ فن دار 12 ولت 20 آمپر LT با ترکیب خروجی 12 ولت، جریان 20 آمپر، سه کانال، بدنه فلزی تهویهدار و قابلیت Adjust، برای پروژههایی طراحی شده است که به ظرفیت جریان قابل توجه در یک منبع 12 ولتی نیاز دارند.
در زمان خرید بهتر است مشخصات درجشده روی محصول با نیاز واقعی پروژه مقایسه شود. اگر مصرفکننده به ولتاژ متفاوتی نیاز داشته باشد، این مدل انتخاب مناسبی برای آن کاربرد نخواهد بود. همچنین اگر مصرف کل پروژه از ظرفیت منبع بیشتر باشد، باید سراغ منبعی با ظرفیت بالاتر یا طراحی مناسب دیگری رفت.
خرید منبع تغذیه سوئیچینگ فن دار 12 ولت 20 آمپر LT از تهران گرولایت
اگر برای پروژه خود به دنبال یک منبع تغذیه 12 ولت با جریان خروجی 20 آمپر، سه کانال خروجی، بدنه فلزی تهویهدار و پتانسیومتر تنظیم ولتاژ هستید، منبع تغذیه سوئیچینگ فن دار 12 ولت 20 آمپر LT میتواند گزینهای کاربردی برای بررسی باشد. این محصول با توان محاسباتی 240 وات، ابعاد 50 × 110 × 195 میلیمتر و ورودی 110/220VAC با فرکانس 50/60Hz، برای طیف متنوعی از پروژههای 12 ولتی قابل استفاده است.
برای خرید منبع تغذیه سوئیچینگ فن دار 12 ولت 20 آمپر LT از تهران گرولایت میتوانید مشخصات فنی محصول را با نیاز پروژه خود مقایسه کرده و بر اساس ولتاژ، جریان، توان و فضای نصب مورد نیاز تصمیمگیری کنید. انتخاب منبع متناسب با بار مصرفی، اجرای صحیح سیمکشی و توجه به تهویه محل نصب، سه عامل مهم برای استفاده صحیح از این محصول هستند.
