روشنایی بی‌نظیر و کم‌مصرف را با چیپ LED DOB سفید مهتابی تجربه کنید! با توان 7 وات و ولتاژ 220 ولت AC، این محصول ایده‌آل برای فضاهای مدرن و شیک است. قطر 35 میلی‌متری آن، نصب آسان و انعطاف‌پذیری بیشتر را تضمین می‌کند. از حالا بهینه‌سازی مصرف و زیبایی محیط را با این چیپ نیروبخش حس کنید!
چیپ LED DOB سفید مهتابی 7 وات 220 ولت AC قطر 35 میلی متر

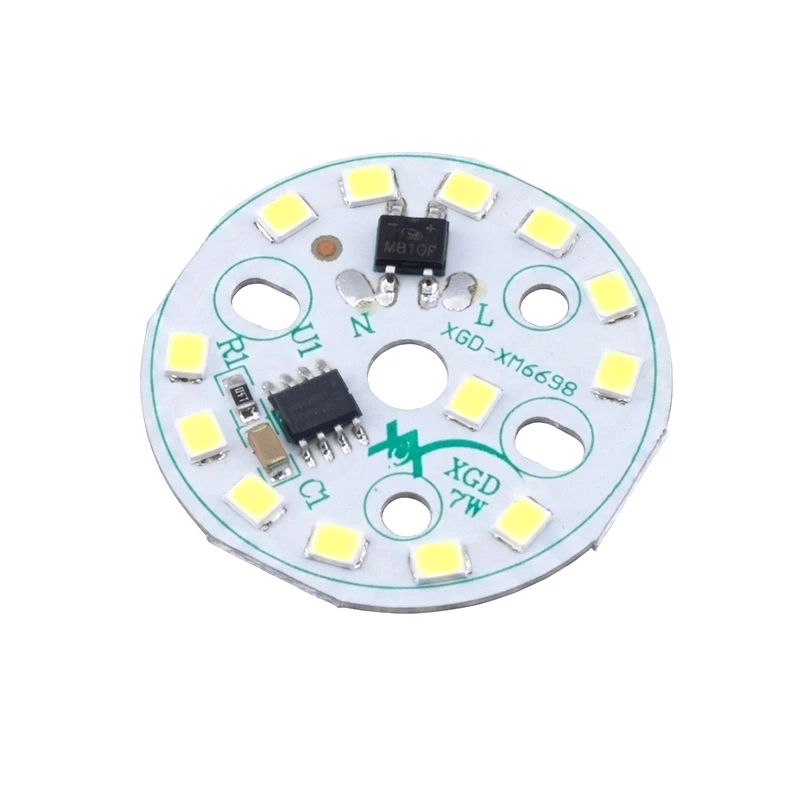

چیپ LED DOB سفید مهتابی 7 وات 220 ولت AC قطر 35 میلی متر یک ماژول روشنایی کوچک و کاربردی برای ساخت، تعمیر و بهینه‌سازی چراغ‌های LED است. این محصول با طراحی فشرده و دایره‌ای، برای پروژه‌هایی ساخته شده که در آن‌ها فضای زیادی برای قرارگیری منبع نور وجود ندارد. قطر 35 میلی‌متری ماژول باعث شده بتوان از آن در بدنه‌های کوچک‌تر استفاده کرد و در عین حال، توان مصرفی 7 وات و شدت روشنایی 840 لومن، مقدار نور مناسبی را برای طیف متنوعی از کاربردهای روشنایی فراهم می‌کند.
این مدل از 10 عدد LED با تکنولوژی SMD 2835 بهره می‌برد و نور تولیدشده توسط آن در محدوده سفید مهتابی با دمای رنگ 6000 کلوین قرار دارد. رنگ نور سرد و شفاف این ماژول برای فضاهایی که به روشنایی سفید و واضح نیاز دارند، انتخاب مناسبی محسوب می‌شود. از طرف دیگر، استفاده از ساختار DOB به این معناست که برای راه‌اندازی محصول نیازی به تهیه درایور خارجی جداگانه وجود ندارد و همین موضوع می‌تواند فرآیند طراحی و مونتاژ چراغ را ساده‌تر کند.
ماژول LED کوچک با طراحی متفاوت برای پروژه‌های کم‌جا
در بسیاری از پروژه‌های روشنایی، اندازه منبع نور به اندازه میزان روشنایی آن اهمیت دارد. گاهی فضای داخلی قاب چراغ به قدری محدود است که استفاده از بردهای بزرگ یا درایورهای مجزا امکان‌پذیر نیست. در چنین شرایطی، یک ماژول کوچک می‌تواند طراحی نهایی را بسیار ساده‌تر کند. این محصول با قطر 35 میلی‌متر، برای همین نوع نیاز طراحی شده و امکان قرارگیری در محفظه‌های کوچک را فراهم می‌کند.
ساختار گرد ماژول نیز باعث می‌شود استفاده از آن در چراغ‌هایی با طراحی دایره‌ای یا قاب‌های فشرده راحت‌تر باشد. در کنار اندازه کوچک، توان 7 وات و خروجی نوری 840 لومن باعث می‌شود این محصول صرفاً یک منبع نور کم‌مصرف نباشد، بلکه بتواند در پروژه‌هایی که روشنایی قابل توجهی از یک فضای کوچک انتظار می‌رود نیز مورد استفاده قرار گیرد.
چرا ساختار DOB در طراحی چراغ اهمیت دارد؟
در سیستم‌های روشنایی LED، درایور وظیفه مهمی در تأمین شرایط مناسب برای کارکرد منبع نور دارد. در محصولات معمولی ممکن است LED روی یک برد جداگانه قرار داشته باشد و درایور نیز به صورت قطعه‌ای مجزا در داخل یا بیرون چراغ نصب شود. این روش در بسیاری از طراحی‌ها کاربرد دارد، اما باعث افزایش تعداد قطعات و فضای مورد نیاز می‌شود.
در فناوری DOB یا Driver On Board، بخش راه‌اندازی در ساختار خود ماژول قرار گرفته است. چیپ LED DOB سفید مهتابی 7 وات 220 ولت AC قطر 35 میلی متر نیز با همین رویکرد طراحی شده و طبق مشخصات فنی، به درایور خارجی نیاز ندارد. بنابراین هنگام طراحی یک چراغ کوچک، نیازی به در نظر گرفتن فضای جداگانه برای یک درایور بیرونی نخواهد بود.
این ویژگی می‌تواند برای سازندگان چراغ‌های سفارشی، تعمیرکاران و افرادی که در پروژه‌های الکترونیکی مرتبط با روشنایی فعالیت دارند، اهمیت زیادی داشته باشد. با این حال، چون ورودی محصول 220VAC است، سیم‌کشی و نصب آن باید با رعایت کامل اصول ایمنی برق انجام شود.
نور سفید مهتابی 6000 کلوین؛ انتخابی برای روشنایی شفاف
دمای رنگ 6000K باعث می‌شود نور خروجی این ماژول در محدوده سفید مهتابی قرار گیرد. نورهای دارای چنین دمای رنگی معمولاً ظاهر سفید و سردتری نسبت به نورهای آفتابی دارند و برای محیط‌هایی که روشنایی واضح و شفاف مورد توجه است، کاربرد زیادی دارند.
انتخاب نور مهتابی می‌تواند ظاهر فضای روشن‌شده را نیز تغییر دهد. در چراغ‌های کاربردی، محیط‌های کاری، برخی فضاهای فروشگاهی، چراغ‌های داخلی و پروژه‌های ساخت تجهیزات روشنایی، نور سفید مهتابی می‌تواند انتخاب مناسبی باشد. البته کاربرد نهایی محصول به طراحی چراغ، محل استفاده و سلیقه کاربر وابسته است.
دمای رنگ 6000 کلوین همچنین باعث می‌شود این محصول برای افرادی که نور سفید را به نور زرد یا آفتابی ترجیح می‌دهند، جذاب باشد. اگر هدف ایجاد روشنایی با ظاهر سفید و نسبتاً سرد باشد، مشخصات رنگی این ماژول با چنین نیازی هماهنگ است.
ترکیب 10 عدد LED SMD 2835 در یک برد 35 میلی‌متری
در ساخت این محصول از 10 عدد LED نوع SMD 2835 استفاده شده است. تکنولوژی SMD امکان قرارگیری منابع نور روی سطح برد را فراهم می‌کند و به تولیدکننده اجازه می‌دهد با حفظ ابعاد مناسب، یک منبع نور فشرده طراحی کند. در این مدل، تعداد 10 چیپ LED روی ماژولی با قطر 35 میلی‌متر قرار گرفته‌اند.
چیدمان فشرده LEDها در چنین ابعادی برای چراغ‌هایی که فضای داخلی محدودی دارند اهمیت دارد. به جای استفاده از یک برد بزرگ، می‌توان از یک ماژول کوچک استفاده کرد که در طراحی نهایی فضای کمتری اشغال می‌کند. این ویژگی در ساخت چراغ‌های سفارشی و پروژه‌های تعمیراتی می‌تواند یک مزیت عملی باشد.
شدت روشنایی اعلام‌شده برای این محصول 840 لومن است. البته روشنایی نهایی چراغ به عواملی مانند نوع قاب، دیفیوزر، زاویه تابش، فاصله منبع نور تا سطح خروجی و شرایط نصب نیز وابسته است و نمی‌توان عملکرد نهایی یک چراغ را تنها بر اساس عدد لومن ماژول تعیین کرد.
جدول مشخصات فنی چیپ LED DOB سفید مهتابی 7 وات
| ویژگی | مشخصات |
|---|---|
| توان مصرفی | 7 وات |
| ولتاژ ورودی | 220VAC |
| نوع LED | SMD 2835 |
| تعداد چیپ | 10 عدد |
| قطر ماژول | 35 میلی‌متر |
| رنگ نور | سفید مهتابی |
| دمای رنگ | 6000K |
| شدت روشنایی | 840 لومن |
| نیاز به درایور خارجی | خیر |
| فاصله مرکز به مرکز جاپیچ | 22.5 میلی‌متر |
| سایز پیچ | M3 |
ابعاد کوچک، اما کاربردهای متنوع
قطر 35 میلی‌متری این ماژول یکی از مهم‌ترین مشخصات فیزیکی آن است. چنین ابعادی باعث می‌شود محصول برای استفاده در چراغ‌هایی که فضای نصب محدودی دارند مناسب باشد. هنگام انتخاب چیپ برای تعمیر یا ساخت چراغ، لازم است علاوه بر مشخصات الکتریکی، اندازه دقیق محل نصب نیز بررسی شود.
کوچک بودن ماژول می‌تواند دست سازنده را برای طراحی بدنه بازتر بگذارد. در پروژه‌هایی که هدف ساخت چراغ‌های ظریف، جمع‌وجور یا سفارشی است، استفاده از یک منبع نور کوچک می‌تواند نسبت به استفاده از بردهای بزرگ‌تر مزیت داشته باشد.

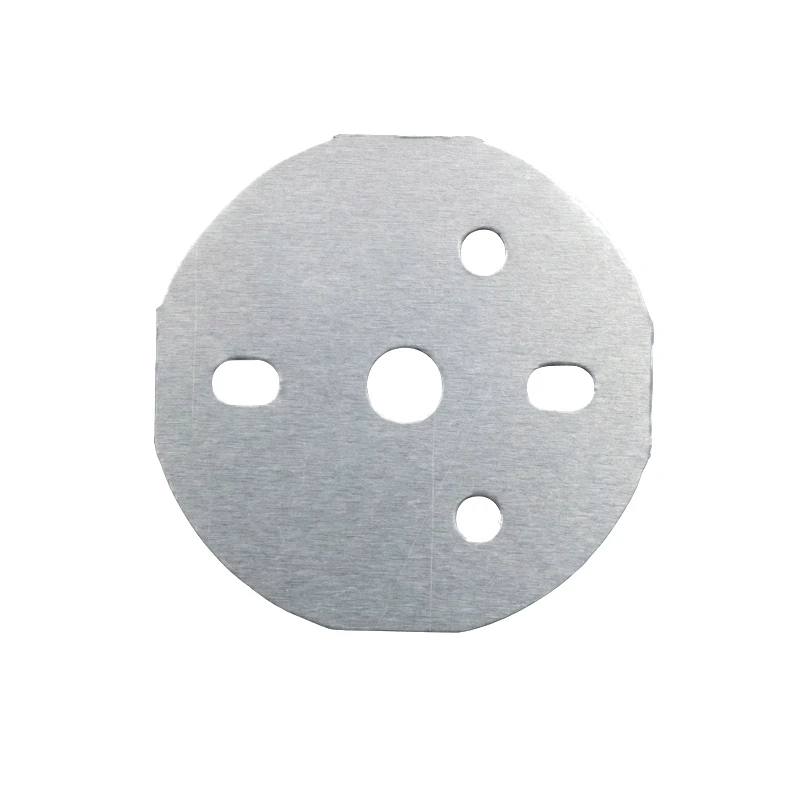

فاصله مرکز به مرکز جاپیچ‌ها در این مدل 22.5 میلی‌متر است و محل نصب برای پیچ M3 در نظر گرفته شده است. بنابراین در هنگام ساخت یا آماده‌سازی قاب چراغ باید این اندازه به دقت لحاظ شود تا ماژول به صورت صحیح و محکم روی محل مورد نظر قرار بگیرد.
840 لومن روشنایی از یک منبع نور جمع‌وجور
یکی از شاخص‌هایی که هنگام انتخاب ماژول LED مورد توجه قرار می‌گیرد، میزان روشنایی است. این مدل با توان مصرفی 7 وات، شدت روشنایی 840 لومن دارد. چنین ترکیبی برای پروژه‌هایی که به یک منبع نور نسبتاً فشرده با خروجی قابل توجه نیاز دارند، کاربردی است.
تعداد LEDها، طراحی مدار، شرایط کارکرد و نحوه دفع گرما همگی در عملکرد واقعی یک ماژول LED نقش دارند. بنابراین بهتر است هنگام استفاده از این محصول، تنها به توان مصرفی توجه نشود و شرایط کلی چراغ نیز در طراحی در نظر گرفته شود.
اگر ماژول در یک بدنه بسته نصب می‌شود، باید برای خروج گرما مسیر مناسبی در نظر گرفته شود. هرچه انتقال حرارت بهتر مدیریت شود، شرایط کارکرد LEDها نیز مناسب‌تر خواهد بود. در نتیجه طراحی مکانیکی چراغ در کنار مشخصات الکتریکی محصول اهمیت پیدا می‌کند.
کاربرد چیپ LED DOB در تعمیر چراغ‌های کوچک
یکی از کاربردهای عملی چنین ماژول‌هایی، استفاده در پروژه‌های تعمیراتی است. هنگامی که ماژول LED یک چراغ دچار مشکل شده و امکان یا صرفه اقتصادی تعویض کل چراغ وجود ندارد، بررسی مشخصات و ابعاد یک چیپ جایگزین می‌تواند راهکاری مناسب باشد.
برای استفاده جایگزین باید مواردی مانند ولتاژ ورودی، توان، قطر برد، محل سوراخ‌های نصب و مشخصات نوری با چراغ اصلی مقایسه شود. اگر این پارامترها با یکدیگر هماهنگ باشند، امکان استفاده از ماژول جدید در پروژه تعمیراتی بیشتر خواهد بود.
قطر 35 میلی‌متر و فاصله 22.5 میلی‌متری جاپیچ‌ها باعث می‌شود پیش از خرید و نصب، اندازه محل قرارگیری ماژول به‌خصوص در چراغ‌های کوچک با دقت بررسی شود.
مناسب برای ساخت چراغ‌های سفارشی
ساخت چراغ سفارشی یکی دیگر از حوزه‌هایی است که می‌توان از این ماژول در آن استفاده کرد. طراح می‌تواند با انتخاب بدنه مناسب، محل نصب ماژول و پوشش خروجی نور، یک چراغ متناسب با نیاز پروژه ایجاد کند. در این میان، کوچک بودن برد کمک می‌کند طراحی بدنه با آزادی بیشتری انجام شود.
از آنجا که ماژول با برق 220VAC کار می‌کند و به درایور خارجی نیاز ندارد، تعداد قطعات مورد نیاز برای ساخت یک چراغ نیز کاهش پیدا می‌کند. این موضوع می‌تواند در پروژه‌هایی که فضای داخلی محدود دارند اهمیت ویژه‌ای داشته باشد.
با این حال، ساده‌تر شدن ساختار به معنای حذف الزامات ایمنی نیست. اتصال مستقیم به برق شهر نیازمند رعایت اصول عایق‌کاری، جلوگیری از تماس با قسمت‌های برق‌دار و استفاده از محفظه مناسب است.
نکات مهم در انتخاب و نصب این ماژول
پیش از انتخاب این محصول برای یک پروژه، ابتدا باید مطمئن شوید که منبع تغذیه سیستم مورد نظر با ورودی 220VAC سازگار است. همچنین قطر 35 میلی‌متر باید با فضای موجود در قاب چراغ هماهنگ باشد. فاصله 22.5 میلی‌متری جاپیچ‌ها نیز در طراحی محل نصب اهمیت دارد.
به دلیل کارکرد با ولتاژ برق شهر، نصب باید با دقت انجام شود. بهتر است سیم‌کشی و راه‌اندازی توسط فردی انجام شود که با اصول ایمنی تجهیزات برقی آشنایی دارد. همچنین ماژول نباید در محلی قرار گیرد که امکان تماس مستقیم کاربر با بخش‌های دارای ولتاژ وجود داشته باشد.
موضوع دفع حرارت نیز نباید نادیده گرفته شود. در طراحی چراغ باید شرایطی فراهم شود که گرمای تولیدشده بتواند از ماژول دور شود. نصب صحیح و استفاده از شرایط حرارتی مناسب، بخش مهمی از طراحی یک سیستم روشنایی LED محسوب می‌شود.
مزایای اصلی چیپ LED DOB سفید مهتابی 7 وات
این محصول چند ویژگی را در یک ساختار کوچک کنار هم قرار داده است. توان مصرفی 7 وات، ورودی 220VAC، عدم نیاز به درایور خارجی، قطر 35 میلی‌متر، استفاده از 10 عدد LED SMD 2835، نور سفید مهتابی 6000K و روشنایی 840 لومن از جمله مهم‌ترین مشخصات آن هستند.
ترکیب این ویژگی‌ها باعث می‌شود ماژول برای کاربرانی مناسب باشد که به دنبال یک منبع نور کوچک و قابل استفاده در پروژه‌های مختلف هستند. ابعاد کم به طراحی فشرده کمک می‌کند و ساختار DOB نیز نیاز به قطعه درایور جداگانه را از بین می‌برد.
از طرف دیگر، مشخص بودن فاصله جاپیچ‌ها و استفاده از پیچ M3، نصب مکانیکی محصول را قابل برنامه‌ریزی می‌کند. این مسئله در ساخت چراغ سفارشی اهمیت دارد؛ زیرا طراح می‌تواند پیش از ساخت بدنه، محل دقیق نصب ماژول را مشخص کند.
نقش تهران گرولایت در تأمین تجهیزات روشنایی و LED
برای انتخاب تجهیزات مرتبط با ساخت و تعمیر چراغ، دسترسی به مشخصات فنی دقیق اهمیت زیادی دارد. تهران گرولایت در زمینه عرضه تجهیزات و قطعات مرتبط با روشنایی و LED فعالیت دارد و ارائه اطلاعاتی مانند توان، ولتاژ، ابعاد و نوع چیپ می‌تواند به خریدار کمک کند تا محصول متناسب با پروژه خود را انتخاب کند.
هنگام انتخاب این نوع ماژول بهتر است ابتدا نیاز پروژه مشخص شود و سپس پارامترهایی مانند رنگ نور، توان، میزان روشنایی، ابعاد و روش نصب با مشخصات محصول مقایسه شوند. این روش باعث می‌شود انتخاب بر اساس نیاز واقعی انجام شود و احتمال ناسازگاری هنگام نصب کاهش پیدا کند.
جمع‌بندی؛ یک ماژول کوچک برای طراحی‌های روشنایی فشرده
چیپ LED DOB سفید مهتابی 7 وات 220 ولت AC قطر 35 میلی متر یک ماژول دایره‌ای و جمع‌وجور با ورودی 220VAC است که با استفاده از 10 عدد LED SMD 2835، نور سفید مهتابی با دمای رنگ 6000K و شدت روشنایی 840 لومن ارائه می‌دهد. عدم نیاز به درایور خارجی، یکی از ویژگی‌های مهم آن برای پروژه‌هایی است که فضای کافی برای نصب تجهیزات جداگانه ندارند.
قطر 35 میلی‌متری، فاصله 22.5 میلی‌متری جاپیچ‌ها و سازگاری با پیچ M3 نیز اطلاعات لازم برای طراحی محل نصب را در اختیار کاربر قرار می‌دهد. این محصول می‌تواند برای ساخت چراغ‌های سفارشی، تعمیر تجهیزات روشنایی و پروژه‌هایی که به یک منبع نور کوچک با نور سفید مهتابی نیاز دارند مورد استفاده قرار گیرد.
خرید چیپ LED DOB سفید مهتابی 7 وات 220 ولت AC قطر 35 میلی متر از تهران گرولایت
برای تهیه این ماژول، مشخصات فنی و ابعاد محل نصب پروژه خود را بررسی کنید و در صورت هماهنگی با نیاز شما، این محصول را از تهران گرولایت تهیه نمایید. پیش از نصب نیز تطابق ولتاژ ورودی، محل جاپیچ‌ها و شرایط دفع حرارت را بررسی کرده و نکات ایمنی مربوط به کار با برق 220 ولت را رعایت کنید.
