چیپ LED DOB سفید مهتابی 3.5 وات 220 ولت AC قطر 30 میلی متر

چیپ LED DOB سفید مهتابی 3.5 وات 220 ولت AC قطر 30 میلی متر یک ماژول روشنایی کم‌مصرف و بسیار جمع‌وجور است که برای ساخت، تعمیر و طراحی انواع چراغ‌های LED مورد استفاده قرار می‌گیرد. این محصول با بهره‌گیری از 10 عدد LED از نوع SMD 2835، نور سفید مهتابی با دمای رنگ 6000 کلوین تولید می‌کند و شدت روشنایی آن به 600 لومن می‌رسد. قطر تنها 30 میلی‌متر باعث شده این مدل برای پروژه‌هایی که فضای محدودی برای نصب منبع نور دارند، گزینه‌ای کاربردی باشد.

یکی از مهم‌ترین ویژگی‌های این ماژول، کارکرد مستقیم با ولتاژ 220VAC و عدم نیاز به درایور خارجی است. به همین دلیل هنگام طراحی یک چراغ کوچک، نیازی به اختصاص فضای جداگانه برای یک درایور بیرونی وجود ندارد. ساختار DOB یا Driver On Board، مدار مورد نیاز برای راه‌اندازی LEDها را در ساختار خود ماژول جای داده است و همین موضوع به ساده‌تر شدن طراحی و کاهش تعداد قطعات کمک می‌کند.

ترکیب توان مصرفی 3.5 وات، روشنایی 600 لومن، ابعاد بسیار کوچک، نور سفید مهتابی و قابلیت اتصال به برق 220 ولت باعث شده این محصول برای طیف متنوعی از پروژه‌های روشنایی مورد توجه قرار گیرد. در ادامه، مشخصات فنی، ویژگی‌های نوری، ابعاد، نحوه استفاده، کاربردها و نکات مهم هنگام انتخاب و نصب این ماژول را بررسی می‌کنیم.

چیپ DOB چیست و چه تفاوتی با ماژول‌های LED معمولی دارد؟

DOB مخفف عبارت Driver On Board است و به نوعی از طراحی ماژول‌های LED گفته می‌شود که بخش راه‌انداز LED روی همان برد قرار گرفته است. در بسیاری از سیستم‌های روشنایی، منبع نور و درایور به صورت دو قطعه مجزا طراحی می‌شوند؛ اما در ساختار DOB، این اجزا در یک مجموعه فشرده‌تر قرار می‌گیرند. نتیجه این طراحی، کاهش فضای مورد نیاز و ساده‌تر شدن ساخت چراغ است.

چیپ LED DOB سفید مهتابی 3.5 وات 220 ولت AC قطر 30 میلی متر نیز بر اساس همین ساختار طراحی شده است. بنابراین طبق مشخصات فنی محصول، برای راه‌اندازی آن به درایور خارجی نیازی نیست. این ویژگی مخصوصاً زمانی اهمیت دارد که قرار است ماژول در یک قاب کوچک یا چراغی با فضای داخلی محدود نصب شود.

البته قرار گرفتن مدار راه‌انداز روی برد به این معنا نیست که اصول ایمنی برق را می‌توان نادیده گرفت. این محصول با ورودی 220VAC کار می‌کند و هنگام نصب باید عایق‌کاری، سیم‌کشی و محافظت از قسمت‌های برق‌دار به شکل اصولی انجام شود.

بررسی مشخصات فنی ماژول LED 3.5 وات

برای انتخاب درست یک چیپ LED، بررسی هم‌زمان مشخصات الکتریکی، نوری و ابعادی اهمیت دارد. این مدل با توان مصرفی 3.5 وات طراحی شده و ورودی آن 220VAC است. منبع نور از 10 عدد LED نوع SMD 2835 تشکیل شده و قطر ماژول تنها 30 میلی‌متر است.

توان 3.5 وات؛ انتخابی مناسب برای روشنایی‌های کم‌مصرف

توان مصرفی 3.5 وات باعث می‌شود این ماژول در گروه منابع نور کم‌مصرف قرار بگیرد. این میزان توان برای پروژه‌هایی مناسب است که هدف آن‌ها استفاده از یک منبع نور کوچک با مصرف برق کنترل‌شده است. در چنین کاربردهایی، استفاده از یک چیپ کم‌مصرف می‌تواند به طراحی چراغی کوچک‌تر و متناسب با نیاز پروژه کمک کند.

البته توان مصرفی تنها یکی از معیارهای انتخاب ماژول LED است. میزان روشنایی، نوع نور، ابعاد، ولتاژ ورودی و نحوه نصب نیز باید هم‌زمان بررسی شوند. در این مدل، توان 3.5 وات در کنار شدت روشنایی 600 لومن قرار گرفته و برای کاربردهایی که به یک منبع نور جمع‌وجور نیاز دارند، مشخصات قابل توجهی ایجاد کرده است.

اگر هدف شما ساخت چراغی است که فضای زیادی اشغال نکند و در عین حال نور سفید قابل استفاده‌ای ارائه دهد، این مدل می‌تواند در فهرست گزینه‌های مورد بررسی قرار گیرد. انتخاب نهایی باید با توجه به اندازه چراغ، میزان روشنایی مورد انتظار و شرایط نصب انجام شود.

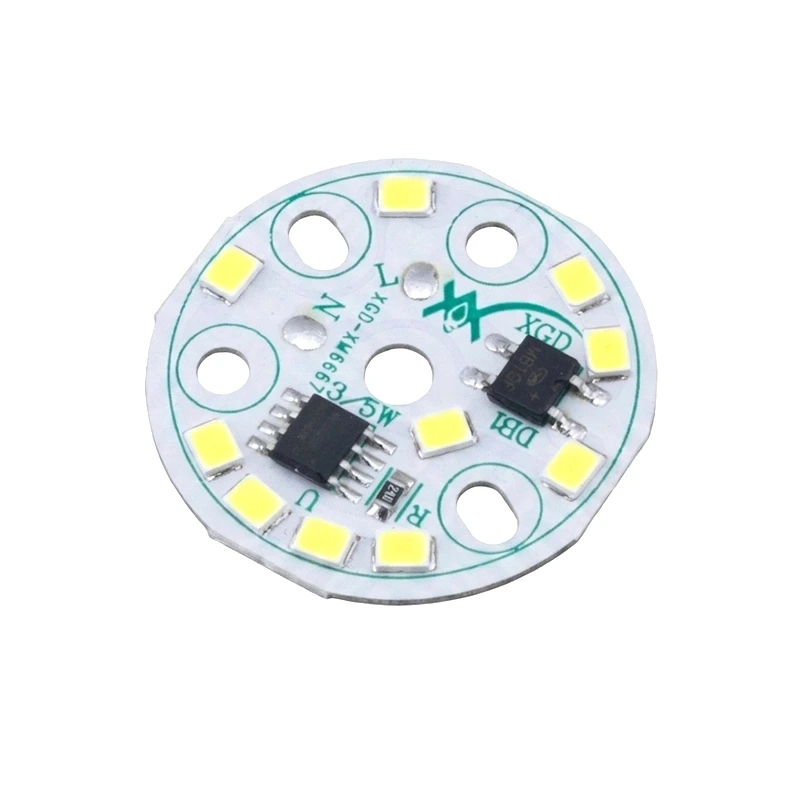

10 عدد LED SMD 2835 در ماژولی با قطر 30 میلی‌متر

منبع نور این محصول از 10 عدد LED نوع SMD 2835 تشکیل شده است. تکنولوژی SMD امکان نصب LEDها روی سطح برد را فراهم می‌کند و به سازنده اجازه می‌دهد تعداد مشخصی منبع نور را در فضای نسبتاً محدود قرار دهد. در این محصول نیز LEDها روی یک ماژول دایره‌ای کوچک با قطر 30 میلی‌متر قرار گرفته‌اند.

ابعاد کوچک ماژول در زمان طراحی چراغ اهمیت زیادی دارد. زمانی که فضای داخلی قاب محدود است، استفاده از بردی با قطر زیاد ممکن است امکان نصب را از بین ببرد. قطر 30 میلی‌متری این محصول باعث می‌شود در بسیاری از طراحی‌های کوچک، فضای کمتری برای منبع نور اشغال شود و طراح آزادی بیشتری در انتخاب بدنه داشته باشد.

قرار گرفتن 10 عدد LED روی یک سطح کوچک، در کنار خروجی 600 لومن، امکان استفاده از ماژول را در پروژه‌های مختلف فراهم می‌کند. البته عملکرد نهایی چراغ به ساختار بدنه، پوشش روی منبع نور، نحوه انتقال حرارت و طراحی مسیر خروج نور نیز بستگی خواهد داشت.

نور سفید مهتابی 6000K چه ویژگی‌ای دارد؟

دمای رنگ 6000 کلوین نشان می‌دهد که نور این ماژول در محدوده سفید مهتابی قرار دارد. این نوع نور نسبت به نورهای آفتابی ظاهر سفیدتر و سردتری ایجاد می‌کند و برای محیط‌هایی که روشنایی شفاف و روشن مورد توجه است، کاربرد زیادی دارد.

نور سفید مهتابی می‌تواند در انواع چراغ‌های داخلی، تجهیزات روشنایی کاربردی، برخی فضاهای فروشگاهی، چراغ‌های دست‌ساز و پروژه‌های تعمیراتی مورد استفاده قرار گیرد. انتخاب دمای رنگ باید بر اساس شرایط محیط و نوع کاربرد انجام شود، زیرا ظاهر نور می‌تواند روی فضای بصری محیط تأثیر بگذارد.

اگر در پروژه‌ای به نور زرد یا گرم نیاز داشته باشید، این مدل انتخاب مناسبی نخواهد بود؛ اما برای کاربرانی که نور سفید با ظاهر نسبتاً سرد را ترجیح می‌دهند، 6000K مشخصه‌ای است که باید مورد توجه قرار گیرد.

600 لومن روشنایی در یک ماژول بسیار کوچک

شدت روشنایی این چیپ 600 لومن اعلام شده است. ترکیب این میزان روشنایی با قطر 30 میلی‌متر، ویژگی مهمی برای پروژه‌هایی است که فضای کافی برای استفاده از منبع نور بزرگ‌تر ندارند. در واقع یکی از نقاط قوت چنین ماژول‌هایی، جمع کردن منبع نور و مدار راه‌انداز در ابعادی بسیار محدود است.

میزان نور مشاهده‌شده در چراغ نهایی می‌تواند با توجه به طراحی محصول متفاوت باشد. اگر روی ماژول از دیفیوزر استفاده شود، شکل انتشار نور تغییر می‌کند. همچنین رنگ و جنس قاب، فاصله منبع نور تا خروجی چراغ و زاویه قرارگیری ماژول نیز در نتیجه نهایی مؤثر هستند.

بنابراین عدد 600 لومن باید به عنوان مشخصه اعلام‌شده ماژول در نظر گرفته شود و برای طراحی دقیق یک سیستم روشنایی، سایر اجزای چراغ نیز مورد بررسی قرار گیرند.

قطر 30 میلی‌متر؛ مناسب برای چراغ‌های فشرده و ظریف

وقتی صحبت از ساخت چراغ‌های کوچک می‌شود، ابعاد برد اهمیت زیادی پیدا می‌کند. یک ماژول 30 میلی‌متری می‌تواند در فضاهایی قرار گیرد که استفاده از بردهای بزرگ‌تر امکان‌پذیر نیست. طراحی دایره‌ای این محصول نیز باعث می‌شود برای برخی قاب‌های گرد و چراغ‌های کوچک، هماهنگی مناسبی ایجاد شود.

ابعاد کوچک همچنین می‌تواند در طراحی چراغ‌های سفارشی مزیت محسوب شود. سازنده می‌تواند بدنه را با ضخامت و اندازه متناسب طراحی کند و فضای کمتری را به منبع نور اختصاص دهد. این ویژگی در پروژه‌های تعمیراتی نیز اهمیت دارد؛ زیرا گاهی ماژول جایگزین باید دقیقاً در فضای موجود قرار بگیرد.

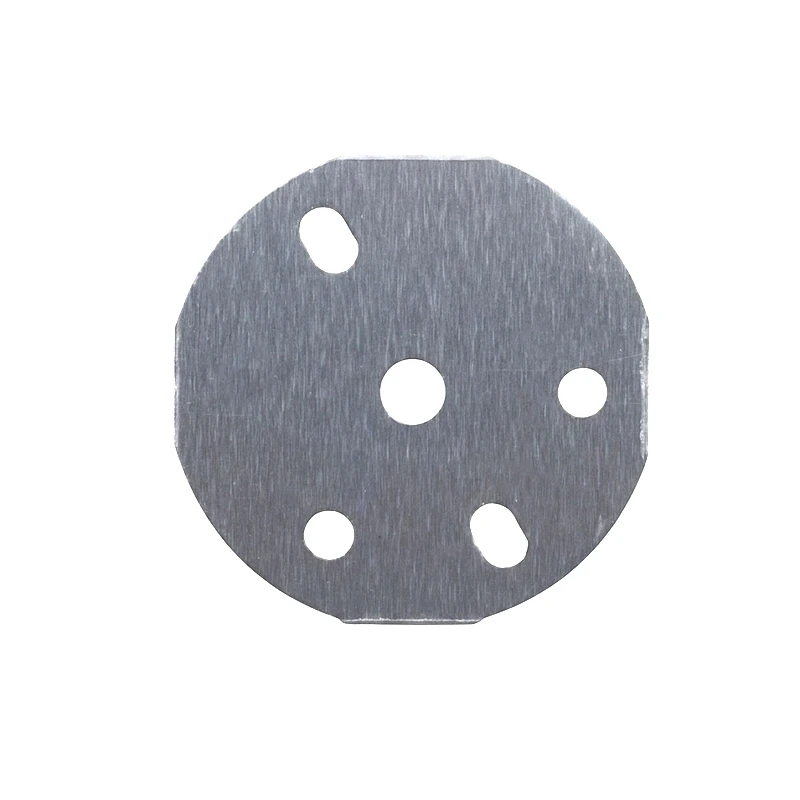

فاصله جاپیچ 22.5 میلی‌متر و پیچ M3

در کنار قطر ماژول، محل قرارگیری سوراخ‌های نصب نیز باید پیش از خرید بررسی شود. فاصله مرکز به مرکز جاپیچ‌های این مدل 22.5 میلی‌متر است و برای نصب از پیچ‌های M3 استفاده می‌شود. این اطلاعات به طراح اجازه می‌دهد محل سوراخ‌های بدنه یا هیت‌سینک را با دقت بیشتری مشخص کند.

اگر قصد دارید این ماژول را جایگزین یک چیپ قدیمی کنید، بهتر است تنها به قطر برد توجه نکنید و فاصله سوراخ‌ها را نیز اندازه‌گیری کنید. ممکن است دو ماژول قطر مشابهی داشته باشند، اما محل جاپیچ‌های آن‌ها متفاوت باشد و همین مسئله روی امکان نصب تأثیر بگذارد.

در پروژه‌های ساخت چراغ نیز مشخص بودن فاصله 22.5 میلی‌متر باعث می‌شود طراحی محل نصب از ابتدا با اندازه واقعی محصول هماهنگ شود.

عدم نیاز به درایور خارجی چه مزیتی دارد؟

یکی از نکات قابل توجه این محصول، عدم نیاز به درایور خارجی است. در طراحی‌هایی که فضای کافی برای قطعات جانبی وجود ندارد، حذف یک درایور مجزا می‌تواند فرآیند ساخت را ساده‌تر کند. سازنده چراغ می‌تواند از یک ماژول فشرده استفاده کند و فضای داخلی را برای اجزای دیگر یا کوچک‌تر کردن بدنه اختصاص دهد.

این ویژگی در تعمیر چراغ‌های کوچک نیز کاربردی است. زمانی که فضای داخلی چراغ برای یک درایور جداگانه طراحی نشده باشد، یک ماژول DOB می‌تواند گزینه‌ای مناسب برای بررسی باشد؛ البته به شرطی که سایر مشخصات آن با چراغ هماهنگ باشد.

با وجود این مزیت، باید توجه داشت که ورودی 220VAC مستقیماً با برق شهر مرتبط است. بنابراین نصب این ماژول باید با رعایت اصول ایمنی انجام شود و قسمت‌های برق‌دار پس از نصب نباید در دسترس کاربر قرار داشته باشند.

کاربردهای چیپ LED DOB سفید مهتابی 3.5 وات

به دلیل اندازه کوچک و توان پایین، این ماژول می‌تواند در پروژه‌های متنوعی مورد استفاده قرار گیرد. ساخت چراغ‌های کوچک، تعمیر برخی چراغ‌های LED، طراحی چراغ‌های سفارشی، پروژه‌های روشنایی داخلی و تجهیزات نورپردازی جمع‌وجور از جمله کاربردهایی هستند که می‌توان برای آن در نظر گرفت.

برای مثال، اگر یک چراغ کوچک به دلیل خرابی ماژول LED دیگر روشنایی مناسبی ایجاد نمی‌کند، می‌توان مشخصات ماژول موجود را با مشخصات این محصول مقایسه کرد. در صورت هماهنگی ولتاژ، ابعاد، محل نصب و شرایط عملکرد، استفاده از یک ماژول جدید می‌تواند یکی از گزینه‌های تعمیر باشد.

همچنین افرادی که به ساخت چراغ‌های سفارشی علاقه دارند، می‌توانند از ابعاد کوچک این محصول برای طراحی بدنه‌های جمع‌وجور استفاده کنند. نور سفید مهتابی 6000K نیز برای پروژه‌هایی که به نور سفید و سرد نیاز دارند، انتخاب مناسبی است.

راهنمای انتخاب این ماژول برای پروژه‌های مختلف

برای انتخاب یک چیپ LED بهتر است ابتدا نیاز واقعی پروژه مشخص شود. اگر هدف استفاده از نور سفید مهتابی باشد، دمای رنگ 6000K با این نیاز هماهنگ است. اگر فضای نصب محدود باشد، قطر 30 میلی‌متر یکی از مزایای محصول محسوب می‌شود. همچنین اگر نمی‌خواهید درایور خارجی تهیه کنید، ساختار DOB این مدل می‌تواند انتخاب را ساده‌تر کند.

در مرحله بعد باید توان و میزان روشنایی بررسی شود. توان 3.5 وات و روشنایی 600 لومن برای بسیاری از پروژه‌های کوچک قابل استفاده است، اما اگر محیط به نور بسیار بیشتری نیاز داشته باشد، باید مدل‌هایی با توان و شار نوری بالاتر بررسی شوند.

در نهایت، محل نصب و فاصله جاپیچ‌ها نیز باید با محصول تطبیق داده شود. توجه به این جزئیات قبل از خرید، از مشکلاتی مانند ناسازگاری برد با قاب یا دشواری در نصب جلوگیری می‌کند.

نکات مهم هنگام نصب و استفاده

از آنجا که ورودی این ماژول 220VAC است، نصب آن با محصولات کم‌ولتاژ تفاوت دارد. هنگام سیم‌کشی باید برق قطع باشد و اتصال‌ها به شکل مطمئن و عایق‌شده انجام شوند. پس از نصب نیز باید از تماس مستقیم افراد با قسمت‌های دارای ولتاژ جلوگیری شود.

موضوع دفع حرارت نیز اهمیت دارد. هرچند توان مصرفی این مدل 3.5 وات است، اما LED همچنان در زمان فعالیت گرما تولید می‌کند. بنابراین بهتر است ماژول در محلی نصب شود که شرایط حرارتی مناسبی داشته باشد و گرما در یک فضای کاملاً بسته و بدون امکان انتقال باقی نماند.

همچنین هنگام بستن پیچ‌های M3 نباید فشار بیش از اندازه به برد وارد شود. نصب صحیح و محکم می‌تواند از جابه‌جایی ماژول جلوگیری کند، اما فشار غیرضروری ممکن است به ساختار برد آسیب برساند.

مزیت‌های اصلی این چیپ LED برای ساخت چراغ

ترکیب چند ویژگی در یک ماژول کوچک، مهم‌ترین مزیت این محصول است. قطر 30 میلی‌متری باعث صرفه‌جویی در فضای نصب می‌شود، توان 3.5 وات مصرف انرژی را در سطح پایینی نگه می‌دارد و شدت روشنایی 600 لومن، خروجی نوری قابل استفاده‌ای برای پروژه‌های کوچک ایجاد می‌کند.

در کنار این موارد، استفاده از 10 عدد LED SMD 2835، نور سفید مهتابی با دمای 6000K و عدم نیاز به درایور خارجی، مجموعه مشخصات محصول را کامل می‌کند. این ویژگی‌ها باعث می‌شوند انتخاب آن بیشتر برای پروژه‌هایی منطقی باشد که به یک ماژول کوچک، مستقیم و ساده برای راه‌اندازی نیاز دارند.

چرا مشخصات دقیق قبل از خرید چیپ LED اهمیت دارد؟

یکی از اشتباهات رایج هنگام خرید قطعات روشنایی، انتخاب محصول تنها بر اساس توان یا ظاهر آن است. دو چیپ LED ممکن است از نظر شکل ظاهری شبیه یکدیگر باشند، اما ولتاژ ورودی، تعداد LED، دمای رنگ، میزان روشنایی و فاصله سوراخ‌های نصب متفاوتی داشته باشند.

در مورد این مدل، قطر 30 میلی‌متر و فاصله جاپیچ 22.5 میلی‌متر باید در کنار مشخصات الکتریکی بررسی شوند. همچنین نور 6000K برای همه محیط‌ها مناسب نیست و باید با نوع استفاده هماهنگ باشد. بررسی این موارد پیش از سفارش باعث می‌شود محصول انتخاب‌شده با نیاز واقعی پروژه سازگار باشد.

تهران گرولایت؛ انتخاب قطعه متناسب با نیاز پروژه

در خرید قطعات روشنایی، دسترسی به اطلاعات فنی دقیق به اندازه انتخاب محصول اهمیت دارد. تهران گرولایت امکان بررسی مشخصاتی مانند توان، ولتاژ، نوع LED، ابعاد ماژول، رنگ نور و میزان روشنایی را برای انتخاب آگاهانه‌تر فراهم می‌کند. این اطلاعات به خریدار کمک می‌کند قبل از سفارش، سازگاری محصول را با چراغ یا پروژه خود بررسی کند.

اگر هدف شما ساخت یک چراغ کوچک، تعمیر یک محصول روشنایی یا طراحی یک سیستم نورپردازی فشرده است، توجه هم‌زمان به ابعاد فیزیکی و مشخصات الکتریکی می‌تواند از انتخاب اشتباه جلوگیری کند. این موضوع به‌خصوص در ماژول‌هایی که مستقیماً با برق 220 ولت کار می‌کنند اهمیت بیشتری دارد.

جمع‌بندی ویژگی‌های چیپ LED DOB سفید مهتابی 3.5 وات

چیپ LED DOB سفید مهتابی 3.5 وات 220 ولت AC قطر 30 میلی متر یک ماژول کوچک برای پروژه‌های روشنایی فشرده است که با ورودی 220VAC کار می‌کند و برای راه‌اندازی به درایور خارجی نیاز ندارد. استفاده از 10 عدد LED SMD 2835، دمای رنگ 6000K و شدت روشنایی 600 لومن، مشخصات نوری این مدل را تشکیل می‌دهد.

قطر 30 میلی‌متری، فاصله 22.5 میلی‌متری جاپیچ‌ها و استفاده از پیچ M3 نیز نصب آن را برای طراحی‌های مشخص و فضاهای محدود قابل برنامه‌ریزی می‌کند. این محصول می‌تواند برای ساخت چراغ‌های سفارشی، تعمیر چراغ‌های LED و پروژه‌هایی که به نور سفید مهتابی در یک ابعاد کوچک نیاز دارند، مورد استفاده قرار گیرد.

در هنگام انتخاب، بهتر است تمام مشخصات فنی شامل ولتاژ، توان، میزان روشنایی، دمای رنگ و ابعاد با نیاز پروژه مقایسه شود. همچنین به دلیل کار با برق 220VAC، نصب و عایق‌کاری باید با رعایت کامل اصول ایمنی انجام شود.

خرید چیپ LED DOB سفید مهتابی 3.5 وات 220 ولت AC قطر 30 میلی متر از تهران گرولایت

برای تهیه این ماژول، ابتدا ابعاد محل نصب، ولتاژ مورد نیاز و نوع نور پروژه خود را بررسی کنید. در صورت مطابقت مشخصات، می‌توانید این محصول را از تهران گرولایت تهیه کنید و در ساخت یا تعمیر چراغ‌های LED کوچک مورد استفاده قرار دهید.
