چیپ LED DOB آفتابی 25 وات 220 ولت AC با قطر 60 میلی‌متر، یک منبع نور کاربردی برای ساخت و تعمیر انواع چراغ‌های LED است. این چیپ با تولید نور آفتابی و رنگ گرم، برای فضاهای مسکونی، فروشگاهی، دکوراتیو، رستورانی و محیط‌هایی که نور گرم و دلنشین مورد نیاز است، گزینه‌ای مناسب محسوب می‌شود. فناوری DOB یا Driver On Board باعث یکپارچه شدن LED و مدار راه‌انداز در یک مجموعه شده و استفاده از آن را در طراحی تجهیزات روشنایی ساده‌تر می‌کند. توان 25 وات روشنایی مناسبی برای کاربردهای مختلف فراهم می‌کند و ولتاژ 220 ولت AC امکان استفاده از این چیپ را در چراغ‌های متصل به برق شهری فراهم می‌سازد. قطر 60 میلی‌متر نیز امکان نصب محصول را در قاب‌ها و بدنه‌های مختلف فراهم می‌کند. این چیپ برای تولیدکنندگان چراغ، تعمیرکاران و افرادی که به دنبال یک منبع نور LED آفتابی برای ساخت یا جایگزینی قطعه چراغ هستند، انتخابی کاربردی و مناسب است.
چیپ LED DOB آفتابی 25 وات 220 ولت AC قطر 60 میلی متر
چیپ LED DOB آفتابی 25 وات 220 ولت AC قطر 60 میلی متر یک ماژول روشنایی قدرتمند و فشرده برای ساخت، تعمیر و بازسازی انواع چراغ‌های LED است. این محصول با توان مصرفی 25 وات، ورودی مستقیم 220 ولت AC و شار نوری 2500 لومن طراحی شده و می‌تواند برای پروژه‌هایی که به نور آفتابی با شدت مناسب نیاز دارند، مورد استفاده قرار گیرد. دمای رنگ 3000 کلوین، ظاهر گرم و دلپذیری به نور می‌دهد و آن را برای فضاهایی که ایجاد حس آرامش و گرمای بصری اهمیت دارد، مناسب می‌کند.

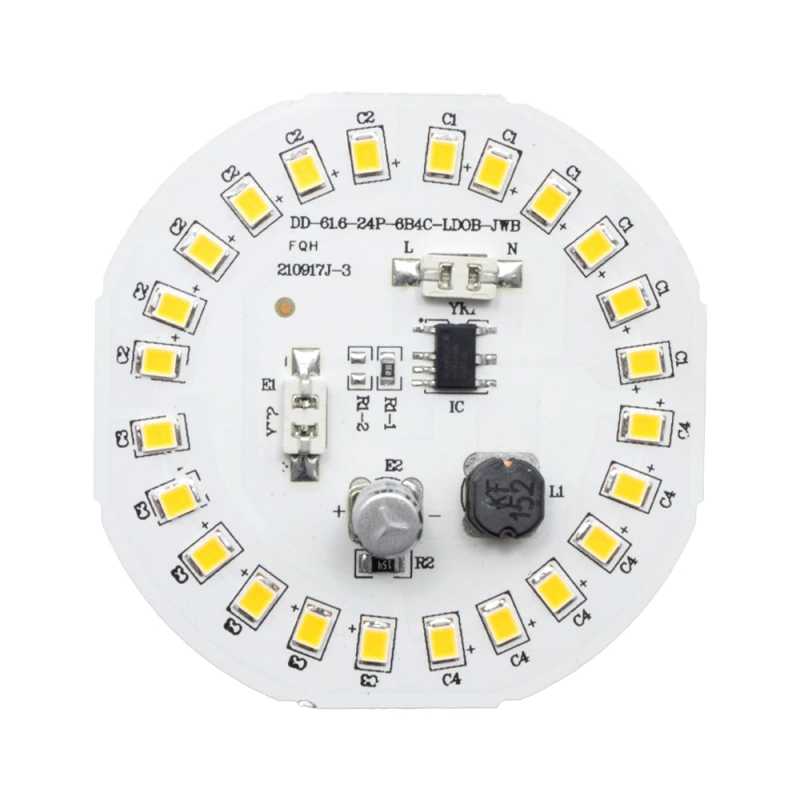

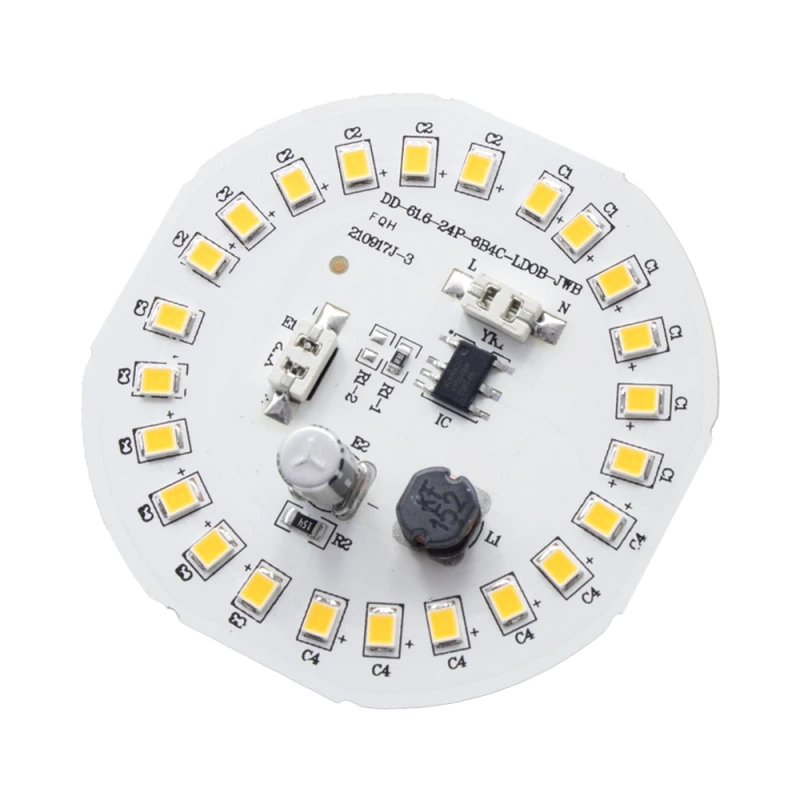

در ساخت چیپ LED DOB آفتابی 25 وات 220 ولت AC قطر 60 میلی متر از LEDهای SMD 2835 استفاده شده است. ساختار DOB یا Driver On Board نیز باعث شده بخش راه‌انداز در مجموعه خود ماژول قرار بگیرد و برای راه‌اندازی آن به درایور خارجی مجزا نیاز نباشد. رابط اتصال این محصول AC مستقیم است؛ بنابراین ماژول برای استفاده در سیستم‌های روشنایی متصل به برق 220 ولت AC طراحی شده است. این ترکیب از توان 25 وات، ابعاد 60 میلی‌متری و فناوری DOB، محصول را به گزینه‌ای کاربردی برای چراغ‌های سفارشی و تعمیراتی تبدیل می‌کند.
یکی از نکات قابل توجه درباره این مدل، نسبت مناسب میان ابعاد فیزیکی و توان نوری آن است. قطر 60 میلی‌متر فضای بیشتری نسبت به چیپ‌های بسیار کوچک‌تر در اختیار سیستم روشنایی قرار می‌دهد و امکان استفاده از یک ماژول 25 واتی را فراهم می‌کند. با توجه به توان بالاتر، طراحی حرارتی چراغ اهمیت ویژه‌ای خواهد داشت و باید از ابتدا محل مناسب برای انتقال حرارت در نظر گرفته شود.
مشخصات فنی چیپ LED DOB آفتابی 25 وات 220 ولت AC قطر 60 میلی متر
| مشخصه فنی | مقدار |
|---|---|
| توان مصرفی | 25 وات |
| ولتاژ ورودی | 220 ولت AC |
| فرکانس ورودی | 50 هرتز |
| شار نوری | 2500 لومن |
| دمای رنگ | 3000 کلوین |
| رنگ نور | آفتابی |
| نوع LED | SMD 2835 |
| قطر ماژول | 60 میلی‌متر |
| رابط اتصال | AC مستقیم |
| ساختار | DOB |
نور آفتابی 3000 کلوین چه ویژگی‌ای دارد؟
رنگ نور یکی از مهم‌ترین عواملی است که ظاهر نهایی یک چراغ را مشخص می‌کند. چیپ LED DOB آفتابی 25 وات 220 ولت AC قطر 60 میلی متر با دمای رنگ 3000 کلوین، نور آفتابی تولید می‌کند. این محدوده دمای رنگ در مقایسه با نورهای مهتابی و سرد، ظاهر گرم‌تری دارد و می‌تواند فضای محیط را صمیمی‌تر و آرام‌تر نشان دهد.
نور آفتابی معمولاً در مکان‌هایی مورد توجه قرار می‌گیرد که هدف فقط ایجاد بیشترین روشنایی ممکن نیست، بلکه کیفیت بصری و حس ایجادشده توسط نور نیز اهمیت دارد. اتاق‌های نشیمن، اتاق خواب، رستوران‌ها، کافه‌ها، فروشگاه‌ها، ویترین‌ها، هتل‌ها و چراغ‌های دکوراتیو از جمله محیط‌هایی هستند که می‌توان در طراحی روشنایی آن‌ها از نورهای گرم استفاده کرد.
3000K برای چه نوع نورپردازی مناسب است؟
دمای رنگ 3000 کلوین در محدوده نور گرم قرار می‌گیرد و معمولاً نسبت به نور 6000 یا 6500 کلوین، حالت زردتر و گرم‌تری دارد. به همین دلیل می‌توان از آن برای ایجاد فضای آرام، خانگی و دکوراتیو استفاده کرد. اگر هدف پروژه ایجاد نور کاملاً سفید و سرد باشد، باید محصولی با دمای رنگ بالاتر انتخاب شود؛ اما برای نورپردازی گرم، چیپ LED DOB آفتابی 25 وات 220 ولت AC قطر 60 میلی متر مشخصات مناسبی ارائه می‌کند.
توان 25 وات و شار نوری 2500 لومن
توان مصرفی این محصول 25 وات است و شار نوری اعلام‌شده برای آن 2500 لومن است. این میزان نور، این چیپ را در گروه ماژول‌هایی قرار می‌دهد که می‌توانند برای چراغ‌های روشنایی عمومی و کاربردهای نسبتاً پرنور مورد استفاده قرار بگیرند. ترکیب توان 25 وات و شار نوری 2500 لومن باعث می‌شود برای ساخت یک چراغ مستقل یا استفاده به عنوان یکی از منابع نور در یک مجموعه بزرگ‌تر قابل بررسی باشد.
وات و لومن دو مفهوم متفاوت هستند. وات میزان توان الکتریکی مصرفی را نشان می‌دهد، در حالی که لومن برای بیان شار نوری استفاده می‌شود. بنابراین هنگام مقایسه چند چیپ LED، بررسی هم‌زمان این دو مشخصه تصویر دقیق‌تری از محصول در اختیار قرار می‌دهد. میزان نور نهایی یک چراغ کامل نیز می‌تواند با توجه به نوع بدنه، دیفیوزر، بازتاب‌دهنده، دمای کاری و نحوه قرارگیری چیپ متفاوت باشد.
اگر چند ماژول در یک سیستم روشنایی استفاده شوند، مجموع توان آن‌ها باید در طراحی برق ورودی لحاظ شود. برای نمونه، در یک چراغ چندماژوله، مجموع توان چیپ‌ها مستقیماً روی ظرفیت مورد نیاز مدار و شرایط حرارتی مجموعه تأثیر خواهد داشت. به همین دلیل بهتر است طراحی چراغ پیش از نصب نهایی بر اساس مشخصات واقعی ماژول انجام شود.
قطر 60 میلی متر و تأثیر آن بر طراحی چراغ
قطر 60 میلی‌متری یکی از مشخصات فیزیکی اصلی این محصول است. این اندازه فضای کافی برای قرارگیری یک ماژول 25 واتی را در اختیار طراح قرار می‌دهد و در عین حال نسبت به پنل‌های بزرگ، همچنان یک ساختار نسبتاً فشرده محسوب می‌شود. برای ساخت چراغ‌های گرد، استفاده از این نوع ماژول می‌تواند فرآیند طراحی بدنه را ساده‌تر کند.
چیپ LED DOB آفتابی 25 وات 220 ولت AC قطر 60 میلی متر می‌تواند در چراغ‌هایی که بدنه آن‌ها فضای مشخصی برای یک ماژول گرد دارد، مورد استفاده قرار گیرد. هنگام طراحی باید علاوه بر قطر خود برد، فضای لازم برای سیم‌کشی، عایق‌کاری و دفع حرارت نیز در نظر گرفته شود. قرار دادن چیپ در فضایی که هیچ راهی برای انتقال گرما ندارد، انتخاب مناسبی برای استفاده طولانی‌مدت نیست.
فناوری DOB و حذف درایور خارجی
DOB مخفف Driver On Board است و به معنای قرارگیری مدار راه‌انداز روی خود برد LED است. در چراغ‌هایی که از درایور خارجی استفاده می‌کنند، یک قطعه مجزا باید درون بدنه قرار گیرد و بین منبع تغذیه و LEDها ارتباط برقرار کند. در ساختار DOB، این بخش در مجموعه ماژول ادغام شده است.
یکی از نتایج چنین طراحی‌ای کاهش تعداد قطعات مجزا در ساخت چراغ است. این موضوع می‌تواند برای تولیدکنندگان چراغ و افرادی که در زمینه تعمیر یا ساخت محصولات روشنایی فعالیت می‌کنند، اهمیت داشته باشد. چیپ LED DOB آفتابی 25 وات 220 ولت AC قطر 60 میلی متر نیز با همین رویکرد طراحی شده و رابط اتصال آن AC مستقیم است.
با وجود حذف نیاز به درایور خارجی، نباید موضوع ایمنی را نادیده گرفت. این ماژول برای اتصال به برق 220 ولت AC طراحی شده است و نصب آن باید به شکلی انجام شود که هیچ قسمت دارای پتانسیل خطرناک در دسترس کاربر نباشد. عایق‌کاری، استحکام اتصالات و طراحی مناسب بدنه از الزامات یک چراغ ایمن هستند.
رابط اتصال AC مستقیم یعنی چه؟
رابط اتصال AC مستقیم نشان می‌دهد که این ماژول برای دریافت برق متناوب طراحی شده و ورودی آن 220 ولت AC است. بنابراین برخلاف چیپ‌هایی که برای ولتاژهای پایین DC ساخته شده‌اند، این محصول در دسته ماژول‌های مناسب برق شهری قرار می‌گیرد. همین موضوع باعث می‌شود در بسیاری از چراغ‌های متصل به شبکه برق، ساختار سیستم ساده‌تر شود.
فرکانس ورودی اعلام‌شده برای این مدل 50 هرتز است. این مشخصه با شبکه‌های برق متناوبی که با فرکانس 50 هرتز کار می‌کنند، هماهنگ است. هنگام استفاده از ماژول باید مشخصات منبع تغذیه و شرایط واقعی شبکه با نیازهای محصول مطابقت داشته باشد.
استفاده از LEDهای SMD 2835
در این محصول از فناوری LED SMD 2835 استفاده شده است. LEDهای SMD به دلیل قابلیت نصب مستقیم روی سطح برد، امکان ایجاد ماژول‌های روشنایی فشرده را فراهم می‌کنند. قالب 2835 نیز یکی از ساختارهای رایج در صنعت روشنایی LED است و در محصولات متنوعی مورد استفاده قرار می‌گیرد.
استفاده از این نوع LED در چیپ LED DOB آفتابی 25 وات 220 ولت AC قطر 60 میلی متر امکان قرارگیری منبع نور روی یک برد نسبتاً کوچک را فراهم کرده است. در طراحی چراغ، نحوه توزیع LEDها، فاصله از پوشش نوری و شکل محفظه می‌تواند روی یکنواختی نور خروجی اثر داشته باشد.
اهمیت مدیریت حرارت در چیپ 25 وات
یکی از مهم‌ترین نکات هنگام استفاده از یک چیپ LED با توان 25 وات، توجه جدی به حرارت است. LED در زمان کار علاوه بر تولید نور، گرما نیز ایجاد می‌کند. اگر این گرما در محیط اطراف ماژول جمع شود، دمای کاری قطعات افزایش خواهد یافت. بنابراین طراحی حرارتی باید بخشی از فرآیند ساخت چراغ باشد، نه موضوعی که بعد از نصب چیپ به آن توجه شود.
محل نصب ماژول باید به گونه‌ای انتخاب شود که انتقال حرارت به سطح مناسب امکان‌پذیر باشد. بدنه‌های فلزی، هیت‌سینک مناسب و مسیرهای تبادل حرارت می‌توانند بسته به طراحی چراغ مورد استفاده قرار بگیرند. انتخاب روش خنک‌کاری به ساختار نهایی چراغ و شرایط محیطی آن وابسته است.
چرا استفاده از هیت‌سینک یا سطح خنک‌کننده اهمیت دارد؟
هرچه توان یک ماژول بیشتر باشد، توجه به مدیریت حرارت اهمیت بیشتری پیدا می‌کند. چیپ 25 واتی نیز نباید در یک فضای کاملاً محصور و بدون مسیر انتقال گرما نصب شود. یک سطح فلزی مناسب یا هیت‌سینک می‌تواند به انتقال گرما از ماژول به محیط کمک کند. هدف از این کار حفظ شرایط کاری مناسب و جلوگیری از تجمع بیش از حد حرارت در اطراف LEDها و مدار است.
کاربردهای چیپ LED DOB آفتابی 25 وات
این ماژول می‌تواند در ساخت انواع چراغ‌های سفارشی مورد استفاده قرار گیرد. چراغ‌های سقفی، چراغ‌های دیواری، چراغ‌های دکوراتیو، نورپردازی فروشگاهی، روشنایی ویترین، چراغ‌های کارگاهی، چراغ‌های خانگی و برخی پروژه‌های صنعتی سبک از جمله کاربردهایی هستند که می‌توان بر اساس مشخصات این محصول در نظر گرفت.
رنگ نور آفتابی 3000K باعث می‌شود این مدل برای فضاهایی که نور گرم مورد نیاز است، کاربرد بیشتری داشته باشد. برای مثال در یک فروشگاه، نور گرم می‌تواند در طراحی دکوراتیو نقش داشته باشد و در یک فضای مسکونی نیز می‌تواند ظاهر صمیمی‌تری ایجاد کند. در پروژه‌های تجاری نیز انتخاب دمای رنگ باید با نوع کالا، رنگ دکوراسیون و هدف نورپردازی هماهنگ شود.
مناسب برای تعمیر چراغ‌های LED
چیپ‌های DOB در تعمیر چراغ نیز کاربرد دارند. زمانی که بخش روشنایی یک چراغ دچار مشکل شده باشد، در برخی موارد امکان تعویض ماژول به جای تعویض کل چراغ وجود دارد. برای این کار، توان، ولتاژ، ابعاد، رنگ نور و نوع اتصال باید با ساختار چراغ سازگار باشد.
اگر مشخصات چراغ با یک ماژول 25 واتی 220 ولت AC هماهنگ باشد، چیپ LED DOB آفتابی 25 وات 220 ولت AC قطر 60 میلی متر می‌تواند برای چنین پروژه‌ای مورد بررسی قرار گیرد. البته نصب ماژول جدید باید همراه با بررسی وضعیت بدنه، سیم‌کشی و سیستم دفع حرارت چراغ انجام شود.
کاربرد در ساخت چراغ‌های سفارشی
برای ساخت چراغ سفارشی، یکی از مزایای ماژول‌های آماده این است که طراح می‌تواند به جای طراحی تمام مدار از ابتدا، از یک مجموعه آماده به عنوان منبع نور استفاده کند. چیپ LED DOB آفتابی 25 وات 220 ولت AC قطر 60 میلی متر به دلیل اتصال AC مستقیم و ساختار DOB، می‌تواند برای طراحی چراغ‌هایی که به یک منبع نور 25 واتی نیاز دارند، مورد استفاده قرار گیرد.
در چنین پروژه‌ای می‌توان بدنه را بر اساس قطر 60 میلی‌متر طراحی کرد و فضای کافی برای دفع حرارت و سیم‌کشی در نظر گرفت. پوشش جلویی نیز می‌تواند متناسب با هدف چراغ انتخاب شود. نوع دیفیوزر یا بازتاب‌دهنده می‌تواند روی نحوه انتشار نور اثر بگذارد و باید در مرحله طراحی مورد توجه قرار گیرد.
تفاوت نور آفتابی با نور مهتابی در انتخاب چیپ
نور آفتابی و مهتابی صرفاً دو نام متفاوت نیستند، بلکه دو تجربه بصری متفاوت ایجاد می‌کنند. نور 3000 کلوین این محصول گرم‌تر و زردتر از نورهای مهتابی 6000 یا 6500 کلوین دیده می‌شود. بنابراین انتخاب میان آن‌ها باید بر اساس محیط و هدف روشنایی صورت گیرد.
اگر پروژه مربوط به یک فضای دکوراتیو، مسکونی یا محیطی باشد که نور گرم در آن مطلوب است، چیپ LED DOB آفتابی 25 وات 220 ولت AC قطر 60 میلی متر می‌تواند از نظر رنگ نور انتخاب مناسبی باشد. در مقابل، برای محیط‌هایی که ظاهر کاملاً سفید و سرد مدنظر است، بهتر است چیپ‌هایی با دمای رنگ بالاتر بررسی شوند.
نکات مهم پیش از نصب چیپ LED 25 وات
پیش از نصب، ابتدا باید مطمئن شوید که سیستم برق با ولتاژ 220 ولت AC و فرکانس 50 هرتز سازگار است. همچنین قطر 60 میلی‌متری ماژول باید با محل نصب مطابقت داشته باشد. فضای کافی برای سیم‌کشی و عایق‌کاری نیز باید در نظر گرفته شود.
از آنجا که اتصال محصول AC مستقیم است، نباید آن را مانند یک چیپ 12 ولت DC یا ماژول کم‌ولتاژ در نظر گرفت. اتصال به برق شهری باید با رعایت اصول ایمنی و توسط فرد آشنا با برق انجام شود. قطع بودن برق هنگام نصب و جلوگیری از تماس مستقیم با قسمت‌های رسانا اهمیت زیادی دارد.
همچنین نباید شرایط حرارتی نادیده گرفته شود. توان 25 وات نیازمند طراحی مناسب برای انتقال گرما است. اگر چیپ درون بدنه‌ای بسته قرار می‌گیرد، شرایط گردش هوا و انتقال حرارت باید پیش از راه‌اندازی بررسی شود.
راهنمای انتخاب این ماژول برای پروژه روشنایی
برای انتخاب این محصول ابتدا باید نیاز نوری پروژه مشخص شود. شار نوری 2500 لومن برای بسیاری از کاربردهای عمومی و چراغ‌های سفارشی مقدار قابل توجهی محسوب می‌شود. پس از آن، رنگ نور باید بررسی شود. دمای 3000 کلوین برای ایجاد نور آفتابی و گرم طراحی شده است.
مرحله بعد بررسی ابعاد است. اگر فضای نصب شما برای یک ماژول 60 میلی‌متری مناسب باشد، این محصول می‌تواند از نظر فیزیکی با پروژه هماهنگ شود. در نهایت باید توان 25 وات و نیاز حرارتی آن در نظر گرفته شود. یک طراحی موفق تنها به انتخاب چیپ محدود نمی‌شود و بدنه، سیستم خنک‌کاری، پوشش نوری و سیم‌کشی نیز باید متناسب با آن باشند.
مزایای اصلی چیپ LED DOB آفتابی 25 وات
چیپ LED DOB آفتابی 25 وات 220 ولت AC قطر 60 میلی متر مجموعه‌ای از ویژگی‌های کاربردی را در یک ماژول نسبتاً فشرده ارائه می‌کند. توان 25 وات برای ایجاد روشنایی قابل توجه، شار نوری 2500 لومن برای تأمین نور مناسب، دمای رنگ 3000 کلوین برای تولید نور آفتابی و قطر 60 میلی‌متر برای طراحی چراغ‌های جمع‌وجور از مشخصات اصلی این محصول هستند.
فناوری DOB و اتصال AC مستقیم نیز باعث می‌شوند محصول برای پروژه‌هایی که به ماژول آماده متصل به برق 220 ولت نیاز دارند، قابل استفاده باشد. استفاده از LEDهای SMD 2835 نیز بخشی از ساختار نوری این ماژول است. با توجه به توان محصول، رعایت شرایط حرارتی و اصول ایمنی باید در تمام مراحل نصب مورد توجه قرار گیرد.
خرید چیپ LED DOB آفتابی 25 وات 220 ولت AC قطر 60 میلی متر از تهران گرولایت
اگر برای ساخت یا تعمیر یک چراغ به ماژولی با نور آفتابی، توان 25 وات و اتصال مستقیم به برق 220 ولت AC نیاز دارید، چیپ LED DOB آفتابی 25 وات 220 ولت AC قطر 60 میلی متر می‌تواند گزینه‌ای کاربردی برای پروژه‌های مختلف روشنایی باشد. این محصول با شار نوری 2500 لومن، دمای رنگ 3000 کلوین، LEDهای SMD 2835، قطر 60 میلی‌متر، فرکانس ورودی 50 هرتز و رابط اتصال AC مستقیم طراحی شده است. ساختار DOB نیز باعث شده برای راه‌اندازی آن به درایور خارجی مجزا نیاز نباشد. برای تهیه چیپ LED DOB آفتابی 25 وات 220 ولت AC قطر 60 میلی متر می‌توانید محصول را از تهران گرولایت تهیه کنید.
